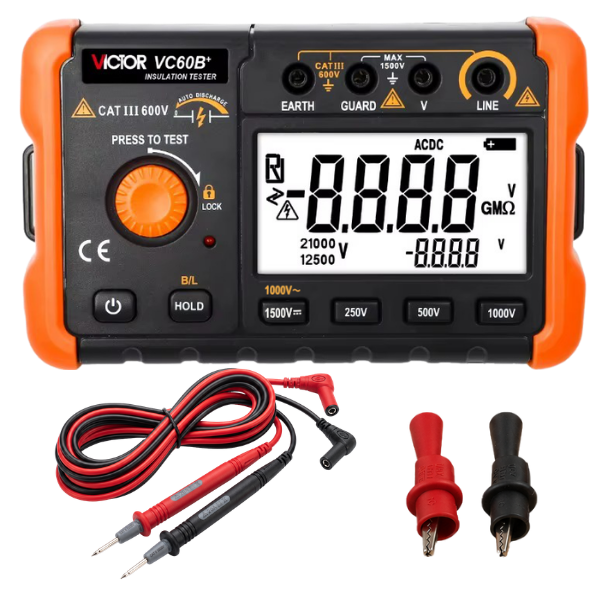

Victor VC60B+, kablo hatları, motorlar, elektrik panoları, tesisat bölümleri ve farklı ekipmanlarda yalıtım direncini ölçmek için kullanılan dijital megaohmmetre cihazıdır. 250V, 500V ve 1000V test voltajı seçenekleriyle 5GΩ seviyesine kadar izolasyon direnci kontrolü yapabilir. AC 1000V ve DC 1500V voltaj ölçüm desteği, arka aydınlatmalı ekranı, otomatik deşarj yapısı ve test kilitleme fonksiyonuyla bakım, servis ve saha çalışmalarında kullanışlı bir ölçüm çözümü sunar.

Victor VC60B+ İzolasyon Direnci Test Cihazı Özellikleri

- Victor VC60B+, izolasyon direnci kontrolü gereken kablo hatları, motorlar, elektrik panoları, tesisat bölümleri ve farklı ekipmanlarda kullanılabilen dijital megaohmmetre cihazıdır. 5GΩ seviyesine kadar ölçüm yapabilmesi, bakım ve arıza tespit süreçlerinde yalıtım durumunun değerlendirilmesine yardımcı olur.

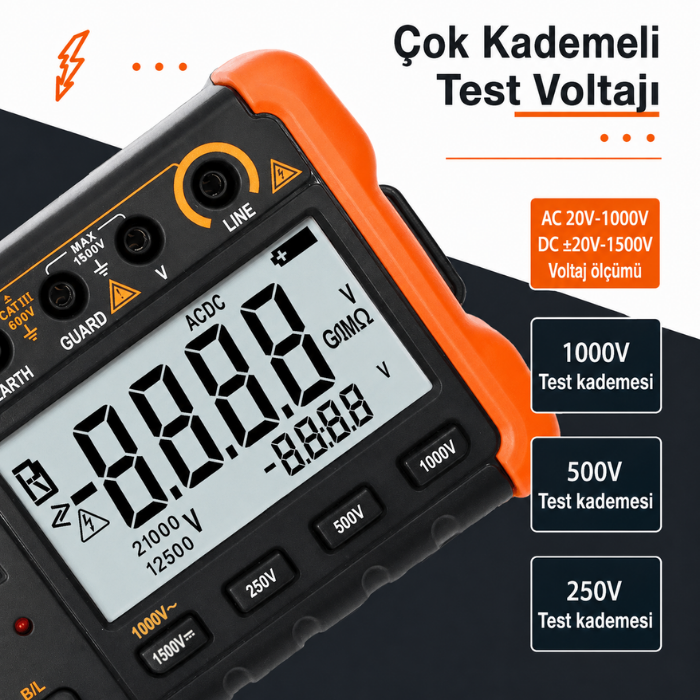

- 250V, 500V ve 1000V test voltajı seçenekleri, farklı izolasyon testi ihtiyaçlarına uyum sağlar. Kontrol edilecek ekipman veya tesisat yapısına göre uygun test voltajı seçilerek daha kontrollü ölçüm yapılabilir.
- 1000V test kademesinde 4.99GΩ’a kadar izolasyon direnci ölçümü desteklenir. Bu aralık; motor sargısı, kablo hattı ve elektrik tesisatı gibi yüksek direnç değerlerinin takip edildiği uygulamalarda kullanıma uygundur.
- AC 1000V ve DC 1500V voltaj ölçüm fonksiyonu, izolasyon testi öncesinde hatta gerilim olup olmadığının kontrol edilmesine yardımcı olur. Böylece test yapılacak devrenin elektriksel durumu ölçüm öncesinde daha güvenli şekilde değerlendirilebilir.

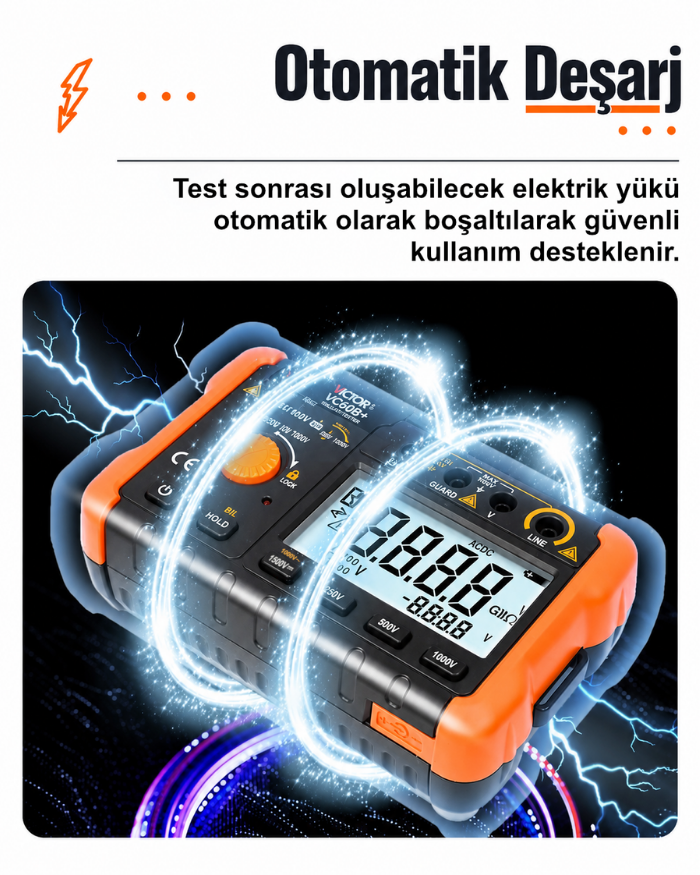

- Otomatik deşarj özelliği, izolasyon testi tamamlandıktan sonra test edilen hatta birikebilecek elektrik yükünün boşaltılmasına yardımcı olur. Özellikle yüksek test voltajı ile yapılan ölçümlerde güvenli kullanım açısından önemli bir destek sağlar.
- Canlı hat uyarısı, enerjili devre riskine karşı kullanıcıyı bilgilendirmek için kullanılır. Terminalde 30V üzeri voltaj algılandığında cihaz uyarı vererek gerilim bulunan hatta izolasyon testi yapılmasının önüne geçilmesine yardımcı olur.

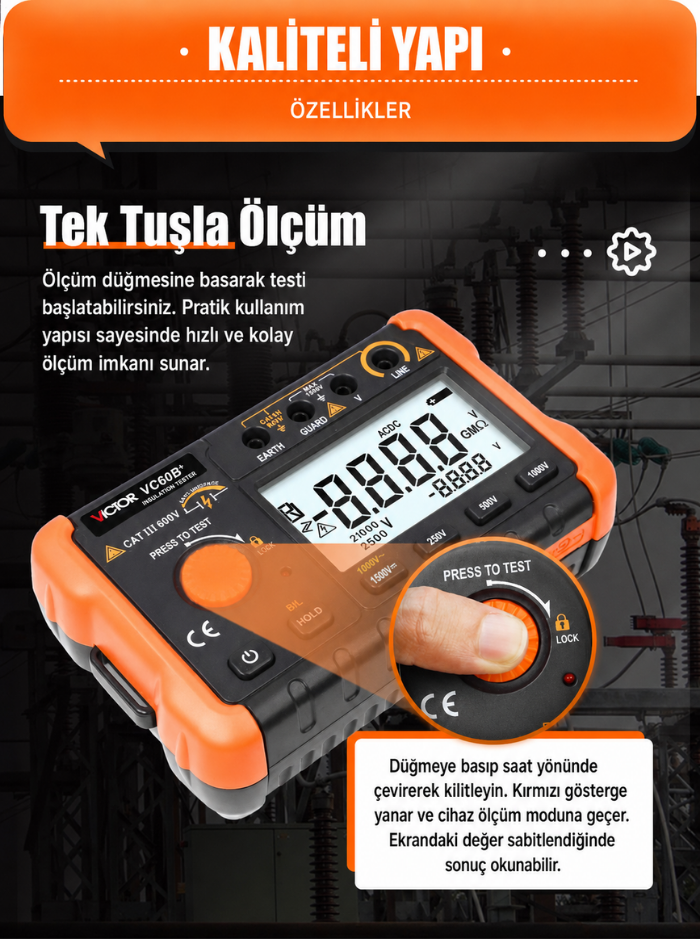

- Test kilitleme fonksiyonu, uzun süreli izolasyon ölçümlerinde kullanım kolaylığı sağlar. Sürekli test yapılması gereken durumlarda test tuşuna devamlı basılı tutmadan ölçüm işlemi sürdürülebilir.

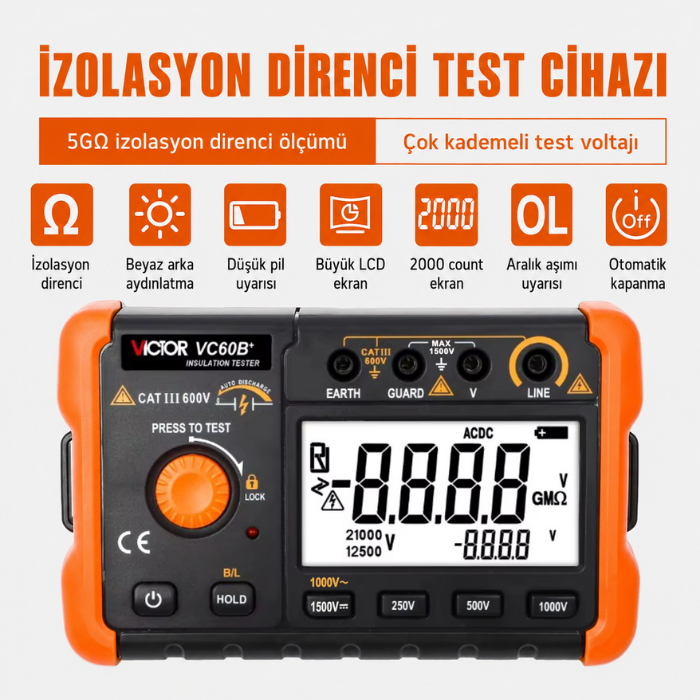

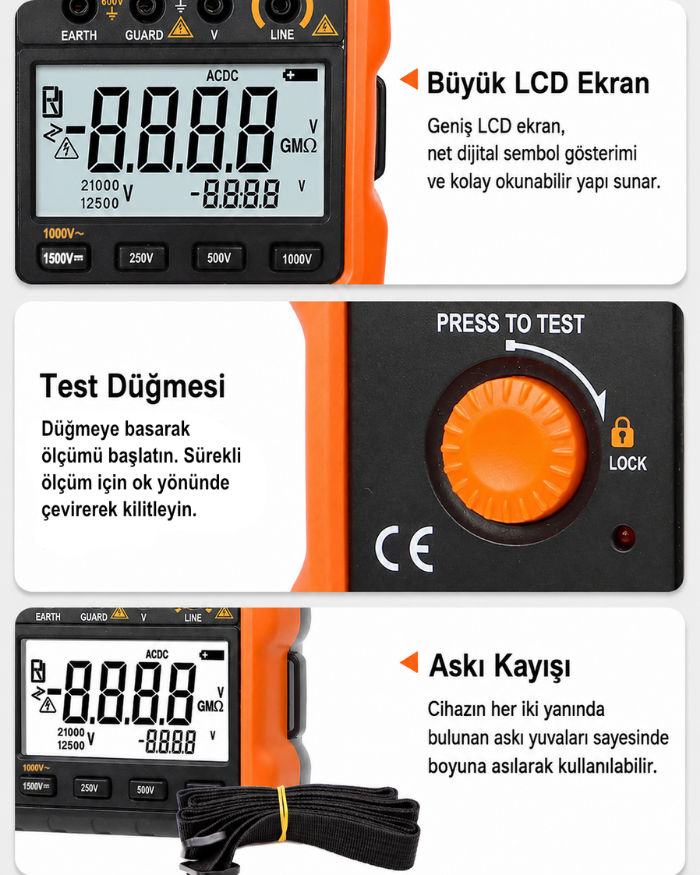

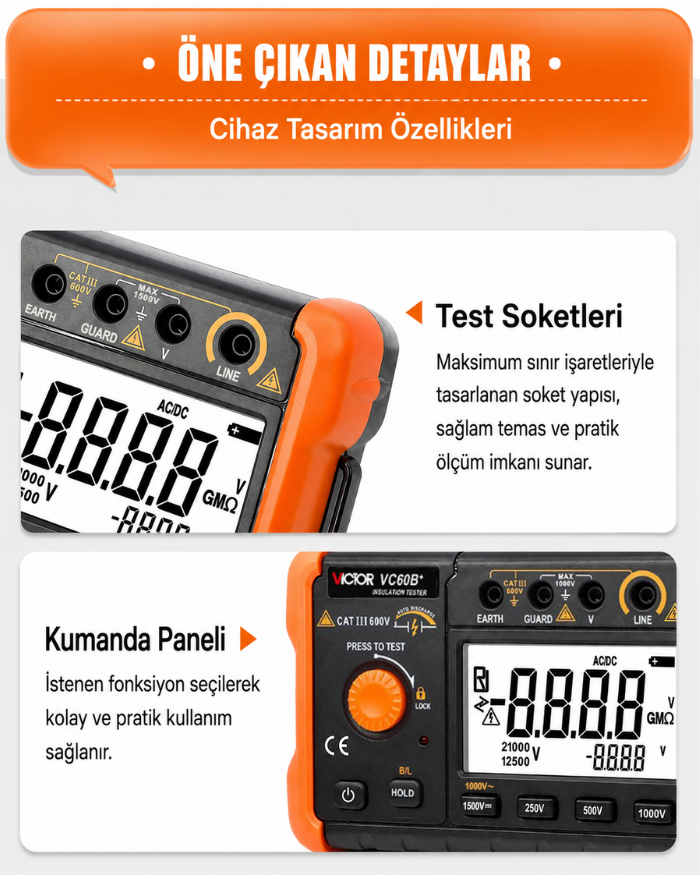

- 2000 count arka aydınlatmalı LCD ekran, izolasyon direnci ve voltaj değerlerinin daha rahat okunmasını sağlar. Arka aydınlatma özelliği, düşük ışıklı pano içi kontrollerde ve saha çalışmalarında ekran takibini kolaylaştırır.
- CAT III 600V güvenlik sınıfı ve 6kV darbe koruması, cihazın elektrik tesisatı ve saha ölçümlerinde güvenli kullanım amacıyla tasarlandığını gösterir. Aşırı yük koruma yapısı, zorlu elektriksel koşullarda cihazın korunmasına yardımcı olur.

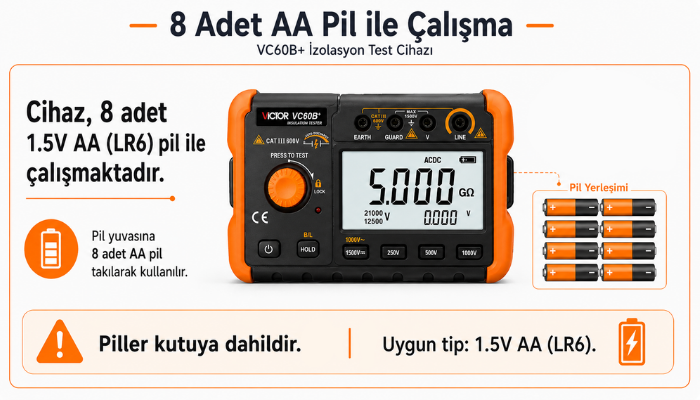

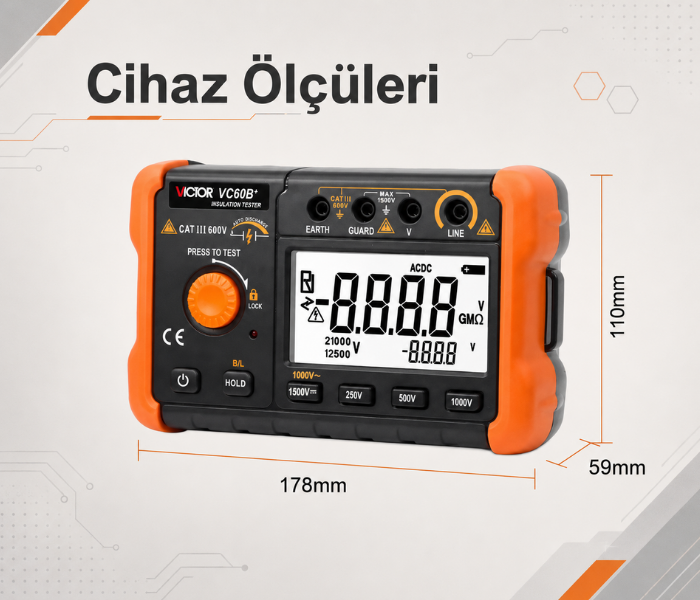

- Taşınabilir gövde yapısı, servis ve saha ekipleri için pratik kullanım sağlar. 178 × 110 × 59 mm ölçülerindeki cihaz yaklaşık 600 g ağırlığındadır. 8 adet 1.5V LR6 pil ile çalışması sayesinde farklı ölçüm noktalarında priz bağlantısına ihtiyaç duymadan kullanılabilir.

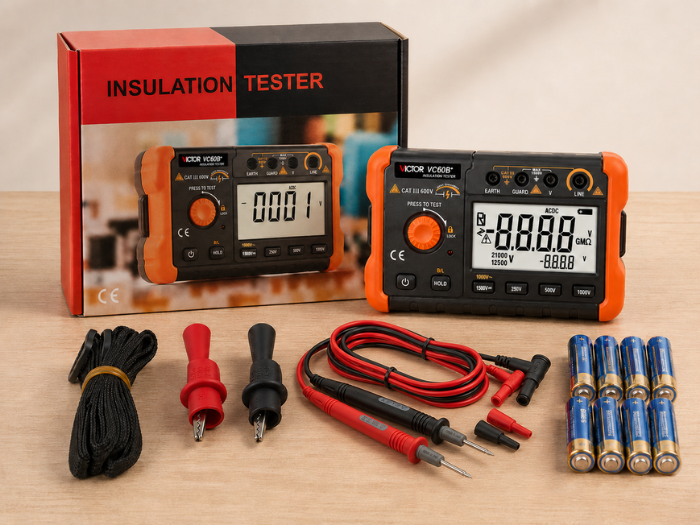

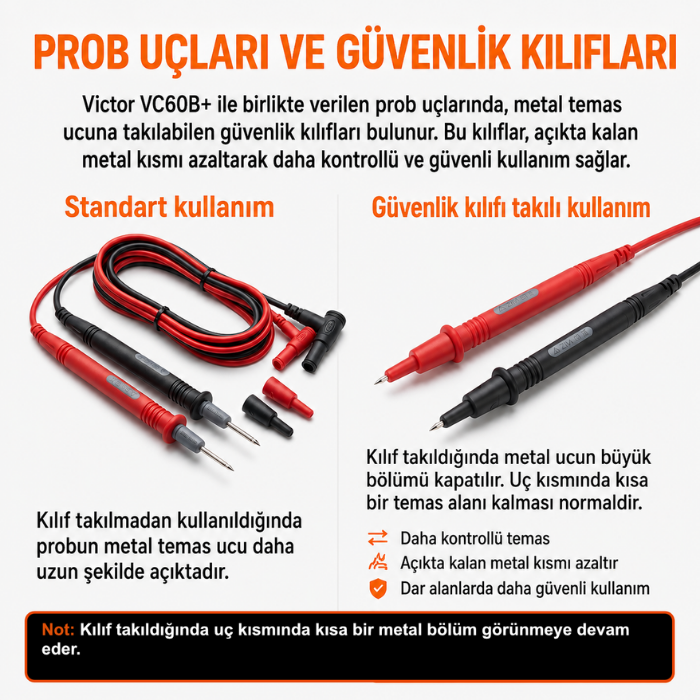

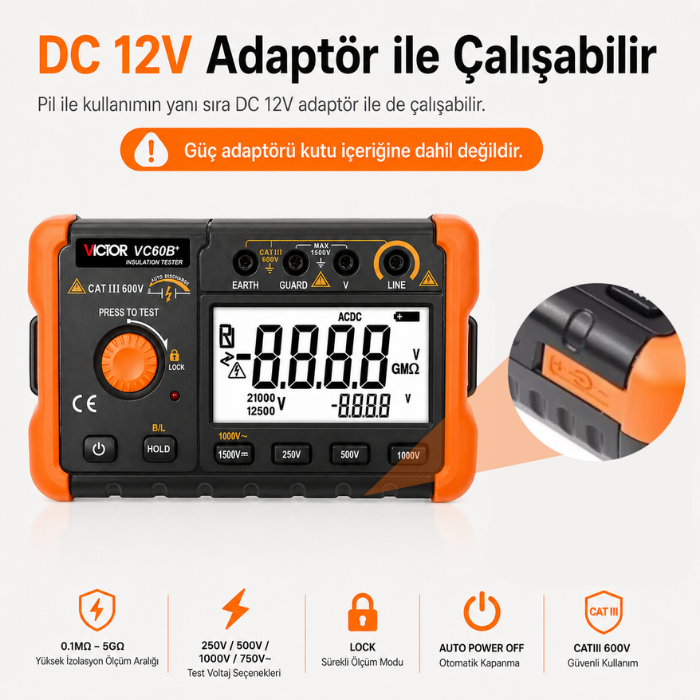

- Victor VC60B+ kutu içeriğinde cihaz, ölçüm probları, problara takılabilen timsah prob adaptörleri, el askısı, ürün dokümanı ve 8 adet 1.5V AA/LR6 pil yer alır. Cihaz DC 12V güç adaptörü ile kullanımı destekler; ancak adaptör kutu içeriğine dahil değildir.

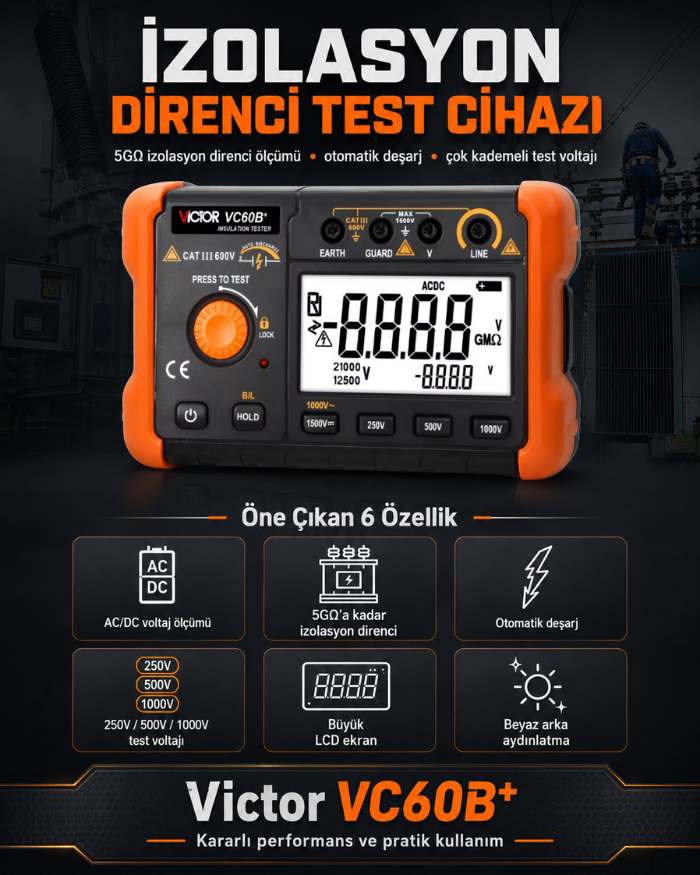

250V / 500V / 1000V test voltajı seçenekleri ve 5GΩ’a kadar izolasyon direnci ölçüm kapasitesiyle Victor VC60B+, elektrik bakım ve kontrol çalışmalarında yalıtım durumunun değerlendirilmesini kolaylaştırır. Otomatik deşarj özelliği ölçüm sonrası güvenli kullanımı desteklerken, büyük LCD ekranı ve beyaz arka aydınlatması sayesinde sonuçlar saha ortamlarında rahatça okunabilir.

İzolasyon Direnci Testi Nedir?

İzolasyon direnci testi, kablo, motor, elektrik tesisatı ve ekipmanlarda yalıtım performansını kontrol etmek için yapılan önemli bir ölçüm işlemidir. Victor VC60B+, 250V, 500V ve 1000V test voltajı seçenekleriyle 5GΩ seviyesine kadar izolasyon direnci ölçümü yaparak zayıflamış yalıtım, kaçak riski ve bakım gerektiren elektriksel sorunların değerlendirilmesine yardımcı olur. Otomatik deşarj, aralık aşımı uyarısı ve büyük LCD ekran özellikleriyle saha kontrollerinde pratik kullanım sağlar. İzolasyon testi yalnızca enerjisi kesilmiş ve gerilimsiz devrelerde yapılmalıdır.

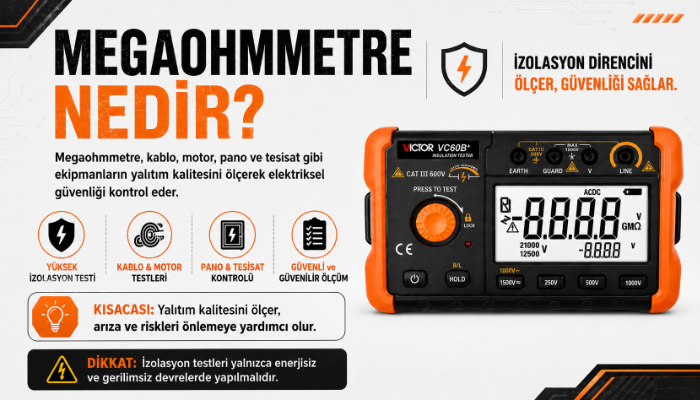

Megaohmmetre Nedir?

Megaohmmetre, elektrik tesisatı, pano, motor ve kablo hatlarında yalıtım direncini kontrol etmek için kullanılan yüksek direnç ölçüm cihazıdır. Victor VC60B+, 250V / 500V / 1000V test voltajı seçenekleriyle izolasyon direncini MΩ ve GΩ seviyelerinde ölçerek zayıflamış yalıtım, kaçak akım riski ve bakım gerektiren elektriksel problemlerin değerlendirilmesine yardımcı olur. İzolasyon testi yapılmadan önce devrenin enerjisi mutlaka kesilmeli ve hatta gerilim bulunmadığı kontrol edilmelidir.

250V, 500V ve 1000V test voltajları arasından uygulamaya uygun değer seçilerek Victor VC60B+ ile kablo, motor ve tesisat hatlarında yalıtım direnci kontrolü yapılabilir. Ayrıca AC 1000V ve DC 1500V voltaj ölçüm fonksiyonu, izolasyon testine başlamadan önce hatta gerilim bulunup bulunmadığının değerlendirilmesine yardımcı olur.

Victor VC60B+, izolasyon ölçümü tamamlandıktan sonra test edilen hatta birikebilecek elektrik yükünün otomatik olarak boşaltılmasına yardımcı olur. Bu özellik, özellikle yüksek test voltajı ve yüksek direnç seviyelerinde yapılan kontrollerde daha güvenli kullanım desteği sağlar.


Victor VC60B+, enerjisi kesilmiş devrelerde kablo hatları, elektrikli cihazlar, motor bakım uygulamaları, güç transformatörleri ve devre bağlantılarının izolasyon direncini kontrol etmek için kullanılabilir. Fabrika bakım ekipleri, pano kontrolleri, asansör sistemleri ve HVAC uygulamalarında yalıtım durumunun değerlendirilmesine yardımcı olur.

İzolasyon Direnci Ölçümü Nasıl Yapılır?

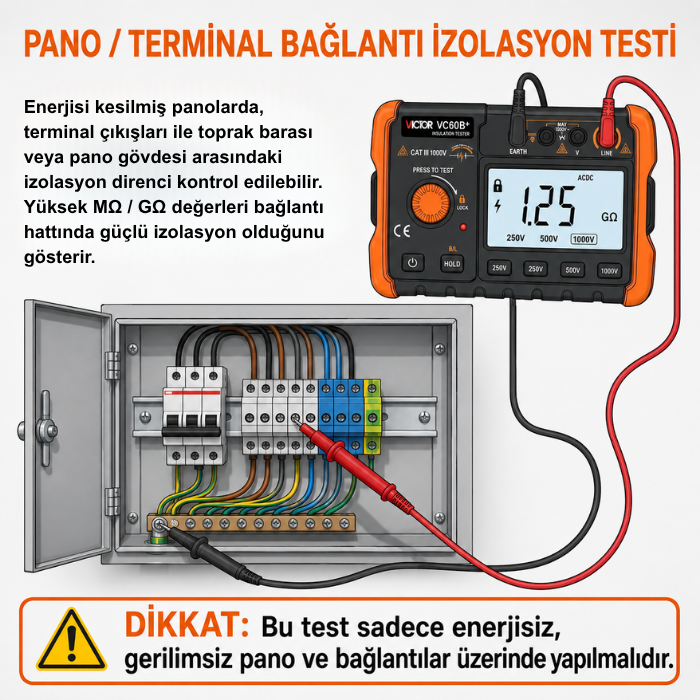

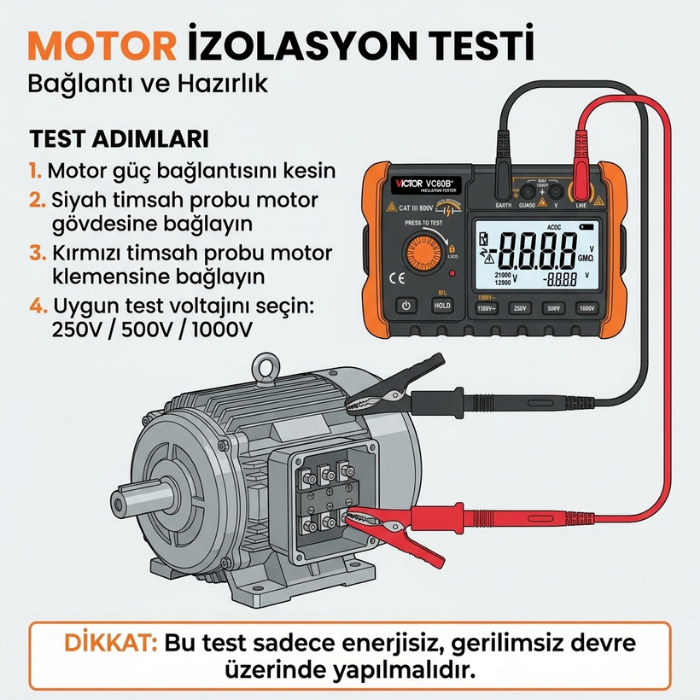

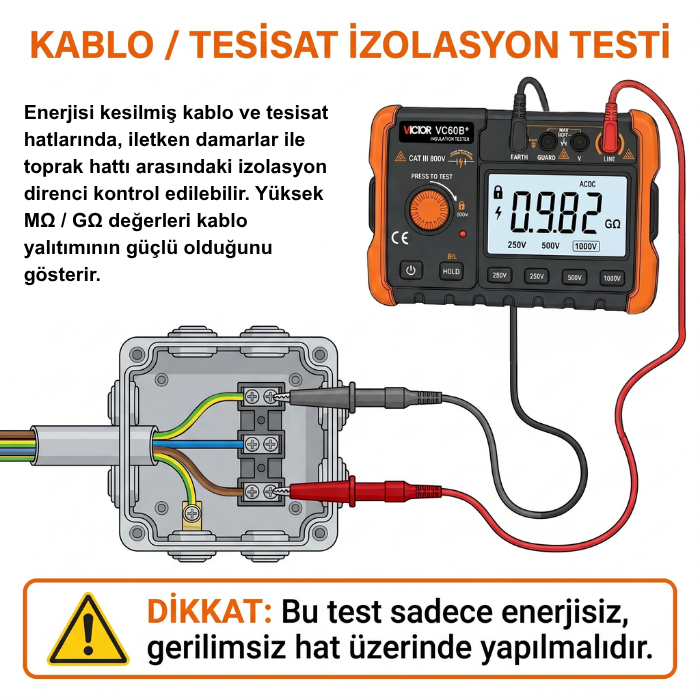

Kablo, motor, pano ve elektrik tesisatı hatlarında yalıtım durumunu değerlendirmek için izolasyon direnci ölçümü yapılır. Ölçüme başlanmadan önce kontrol edilecek devrenin enerjisi tamamen kesilmeli ve hatta gerilim bulunmadığı mutlaka doğrulanmalıdır. Uygulamaya uygun olarak 250V, 500V veya 1000V test voltajı seçilir; kırmızı prob test edilecek iletkene, siyah prob ise toprak hattı, motor gövdesi veya pano gövdesi gibi referans noktaya bağlanır. Test düğmesine basıldığında cihaz, izolasyon direnci değerini MΩ veya GΩ birimiyle ekranda gösterir. Yüksek direnç değerleri yalıtımın güçlü olduğunu, düşük değerler ise zayıf izolasyon veya kaçak riski olabileceğini gösterebilir.


Victor VC60B+ kutu içeriğinde cihaz, ölçüm probları, timsah prob adaptörleri, el askısı ve 8 adet AA/LR6 pil yer alır. DC 12V adaptör ile kullanım desteği bulunur; ancak güç adaptörü kutu içeriğine dahil değildir.


ÖLÇÜM ARALIKLARI VE HASSASİYET

İzolasyon Direnci Ölçümü (RISO)

AC/DC Voltaj Ölçümü
