Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı

Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı

Victor 8045, masaüstünde kapsamlı elektriksel ölçümler gerçekleştirmek için geliştirilen profesyonel bir dijital multimetredir. 30000 count kapasitesi ve True RMS teknolojisini 3,5 inç renkli TFT ekranla birleştiren cihaz; AC/DC voltaj ve akımın yanında direnç, kapasite, frekans ve sıcaklık ölçümlerini de destekler. 255 ölçümlük dahili hafızaya kaydedilen sonuçlar PC bağlantısı üzerinden izlenebilir, TXT veya CSV biçiminde bilgisayara aktarılabilir. Bu özellikleriyle elektronik servislerde, laboratuvarlarda, bakım çalışmalarında ve üretim ortamlarında kullanılabilir.

Victor 8045 Masaüstü Dijital Multimetrenin Özellikleri

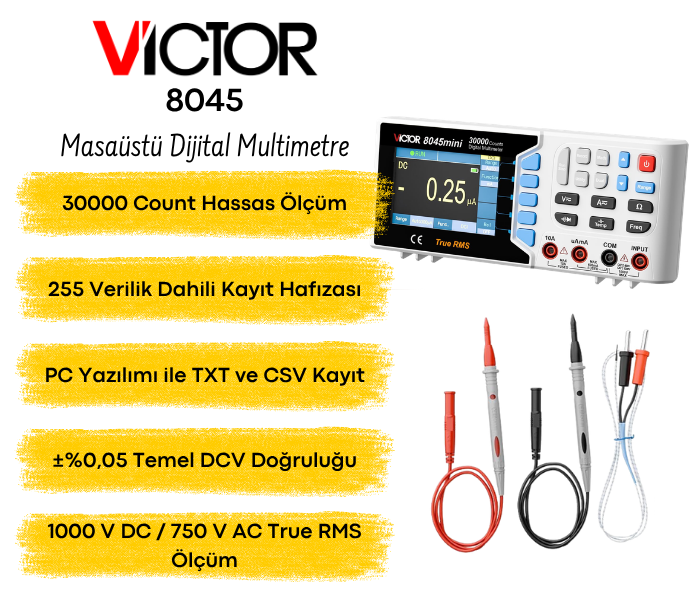

- 30000 count gösterim kapasitesine sahip Victor 8045 masaüstü dijital multimetre, %0,05’e ulaşan temel DC voltaj doğruluğuyla elektronik devrelerdeki küçük değişimlerin hassas biçimde ölçülmesine imkân verir.

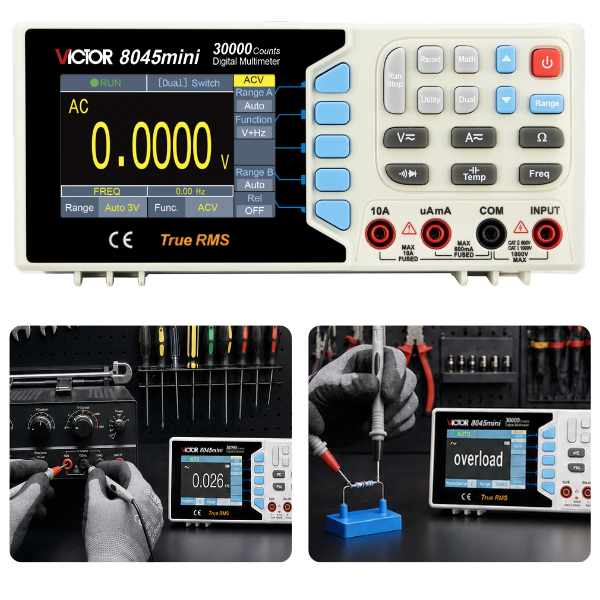

- Ölçüm sonucu, seçili fonksiyon, birim, kademe ve batarya seviyesi; 480 × 320 piksel çözünürlüklü 3,5 inç renkli TFT ekran üzerinden rahatlıkla izlenebilir.

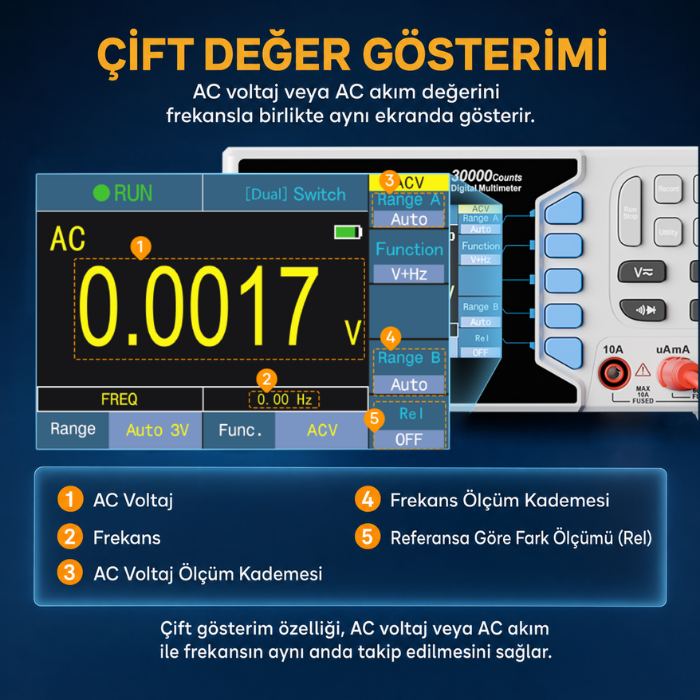

- Çift değer gösterimi sayesinde AC voltaj veya AC akım sonucu ile sinyal frekansı ekranda aynı anda yer alır; böylece iki değer birlikte değerlendirilebilir.
- DC voltaj için 300 mV–1000 V, AC voltaj için 300 mV–750 V ölçüm aralığı sunar. True RMS teknolojisi, sinüs biçiminde olmayan AC sinyallerin daha doğru yorumlanmasına katkı sağlar.
- 300 µA ile 10 A aralığındaki AC ve DC akımları ölçerek hem düşük akımlı elektronik devrelerde hem de daha yüksek akım değerine sahip elektrik uygulamalarında kullanılabilir.
- Dirençte 300 MΩ, kapasitede 300 mF ve frekansta 300 MHz’e kadar ölçüm yapar; ayrıca %0,1–%99,9 aralığında görev döngüsünü belirleyebilir.
- K tipi prob ile -40°C’den +1000°C’ye kadar sıcaklık ölçümü gerçekleştirir ve sonucu °C, °F ya da K olarak gösterebilir. Ürünle verilen K tipi prob ise -20°C ile +250°C aralığında kullanılabilir.
- Otomatik kademe işlevi ölçülen girişe uygun aralığı cihazın belirlemesini sağlar. Manuel kademe seçeneğiyle istenen ölçüm aralığı kullanıcı tarafından seçilebilir.
- Manuel veya otomatik kayıt modunda dahili hafızaya 255 ölçüm sonucu kaydedilebilir. Otomatik kayıt sırasında örnekleme aralığı 1–10 saniye arasında ayarlanabilir.

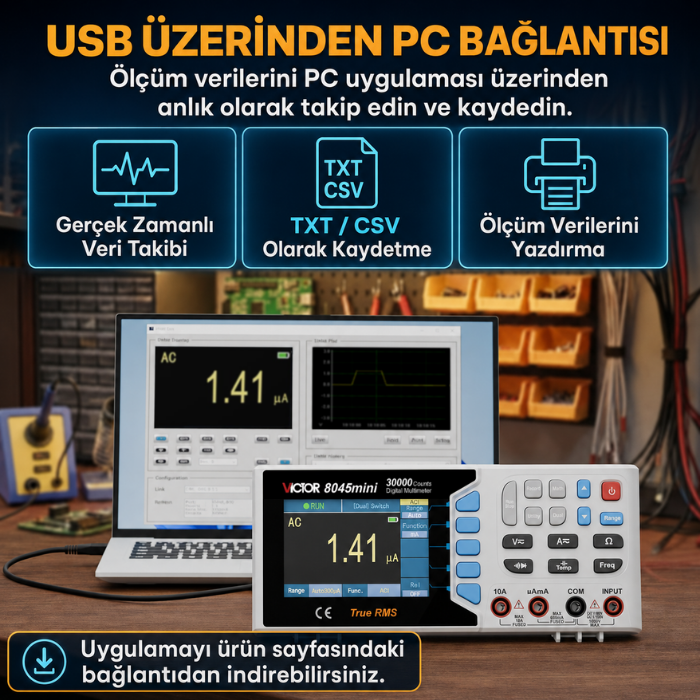

- Victor 8045, USB üzerinden bilgisayara bağlanabilir; ölçümler PC uygulamasında görüntülenerek TXT veya CSV dosyası şeklinde saklanabilir.
- Run/Stop ve REL işlevlerinin yanı sıra maksimum, minimum, ortalama ve dB/dBm fonksiyonları; sonuçları sabitleme, kıyaslama ve ayrıntılı inceleme olanağı sunar.
- Diyot testinde 0–3,2 V aralığındaki ileri yön gerilim düşümü görüntülenir. Süreklilik modunda yaklaşık 30 Ω’un altındaki bağlantılar sesli olarak bildirilir.
- Dahili 4400 mAh şarj edilebilir batarya, kullanım koşullarına bağlı biçimde yaklaşık 10 saate varan kablosuz çalışma süresi sunar.

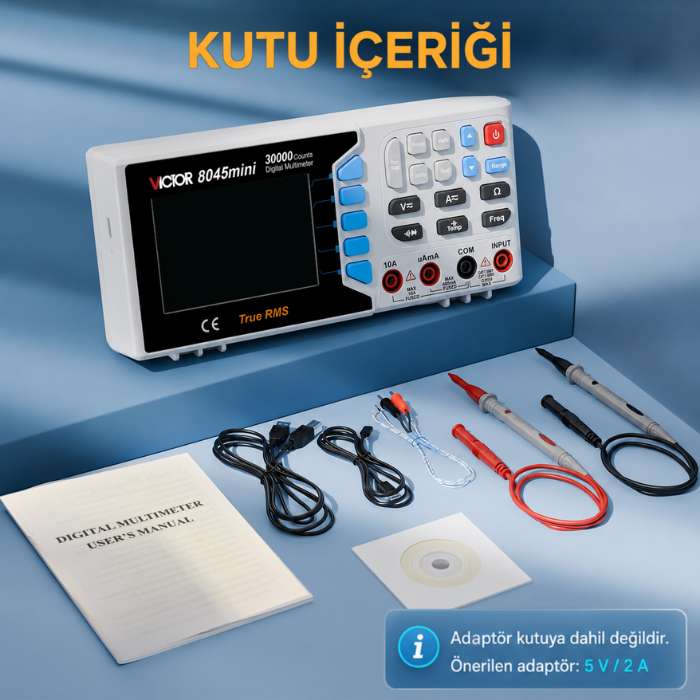

- Type-C bağlantısından DC 5 V ile çalıştırılıp şarj edilebilen cihazda, 5 V çıkış ve 2 A akım kapasitesine sahip USB adaptör kullanılabilir. Adaptör ürün paketinde bulunmaz.
- Yaklaşık 200 × 90,6 × 62 mm ölçülerindeki ve 440 gram ağırlığındaki kompakt gövde, masa üzerinde fazla alan kaplamaz. Sigortalı akım girişleriyle birlikte CAT I 1000 V ve CAT II 600 V güvenlik sınıflarını destekler.

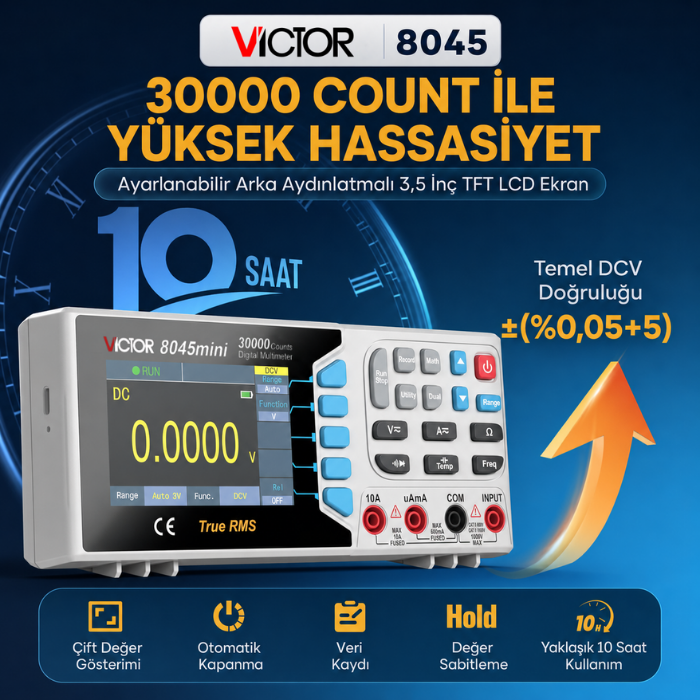

30000 count ekran kapasitesi ve ±(%0,05+5) temel DCV doğruluğu, Victor 8045’in ölçüm sırasında meydana gelen küçük değer farklılıklarını ayrıntılı olarak göstermesine olanak tanır.

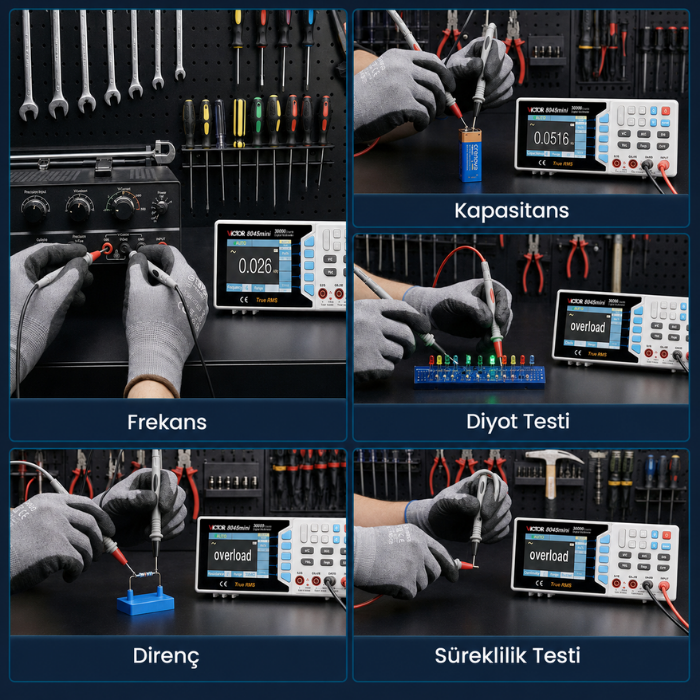

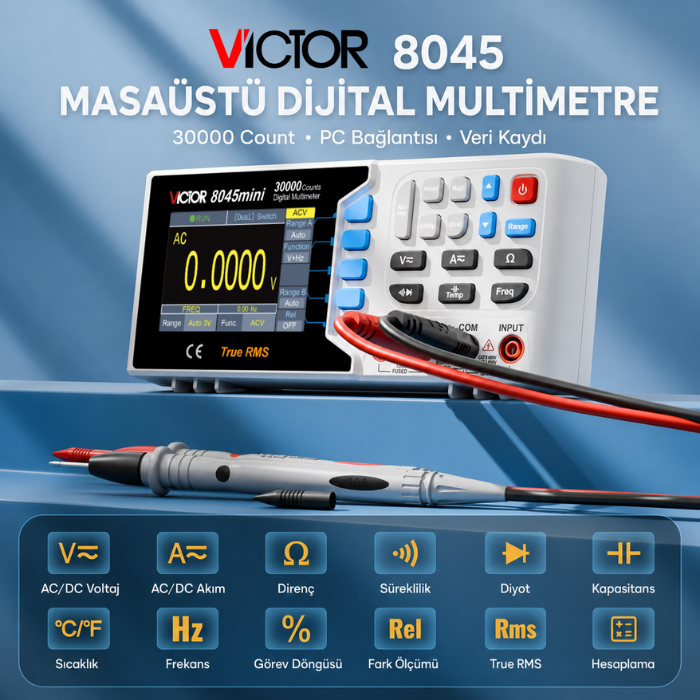

Tek bir cihazla AC/DC voltaj ve akım; direnç, kapasitans, frekans, sıcaklık ve görev döngüsü ölçülebilir, ayrıca diyot ile süreklilik kontrolü yapılabilir.

Ölçüm Fonksiyonları ve Kullanım Amaçları

- AC/DC Voltaj (AC/DC Voltage): Bir devredeki doğru veya alternatif gerilim değerini volt birimiyle belirler.
- AC/DC Akım (AC/DC Current): Devre üzerinden geçen doğru ya da alternatif akımın ölçülmesinde kullanılır.
- Direnç (Resistance): Elektronik bileşenin akım geçişine karşı oluşturduğu direnç değerini gösterir.
- Süreklilik (Continuity): Devre veya kablo bağlantısında kopukluk bulunup bulunmadığını sesli ikazla bildirir.
- Diyot (Diode): Diyodun çalışma yönünü kontrol eder ve ileri yöndeki gerilim düşümünü ölçer.
- Kapasitans (Capacitance): Kondansatörün elektrik yükünü depolayabilme kapasitesini belirler.
- Sıcaklık (Temperature): Uyumlu sıcaklık probu kullanıldığında ölçüm sonucunu °C veya °F olarak görüntüler.
- Frekans (Frequency): Bir elektrik sinyalinin saniye içindeki tekrar miktarını Hz cinsinden ölçer.
- Görev Döngüsü (Duty Cycle): Sinyalin bir çevrim içerisinde açık kaldığı sürenin yüzdesini hesaplar.
- Fark Ölçümü (Relative/Rel): Ekrandaki mevcut sonucu referans kabul ederek sonraki ölçümlerin referansa göre farkını verir.
- True RMS (Gerçek Etkin Değer): Düzgün sinüs formunda olmayan AC sinyallerin daha doğru ölçülmesine yardımcı olur.
- Hesaplama (Math): Maksimum, minimum ve ortalama sonuçları hesaplar; voltaj değerlerinin dB/dBm cinsinden incelenmesini destekler.

<

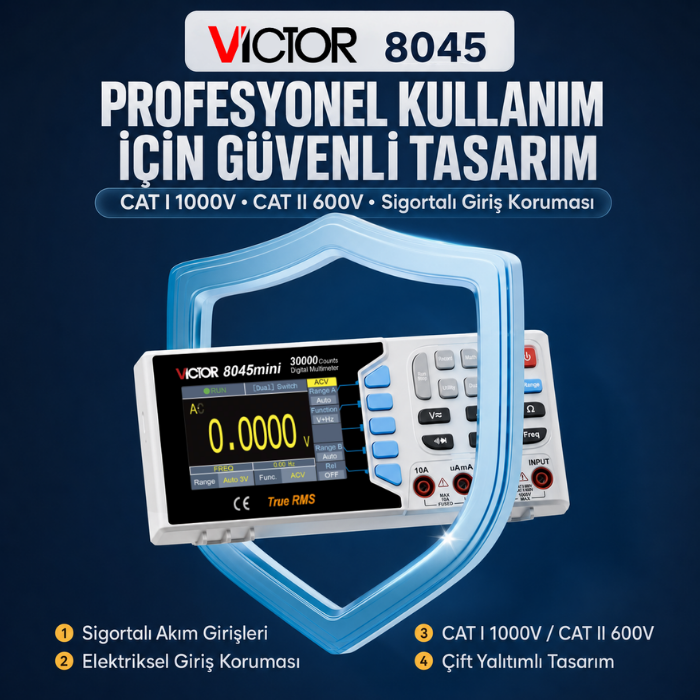

Çift yalıtımlı kasa, sigorta korumalı akım terminalleri ve CAT I 1000V / CAT II 600V güvenlik sınıfları, profesyonel çalışmalarda cihazın güvenli biçimde kullanılmasına katkıda bulunur.

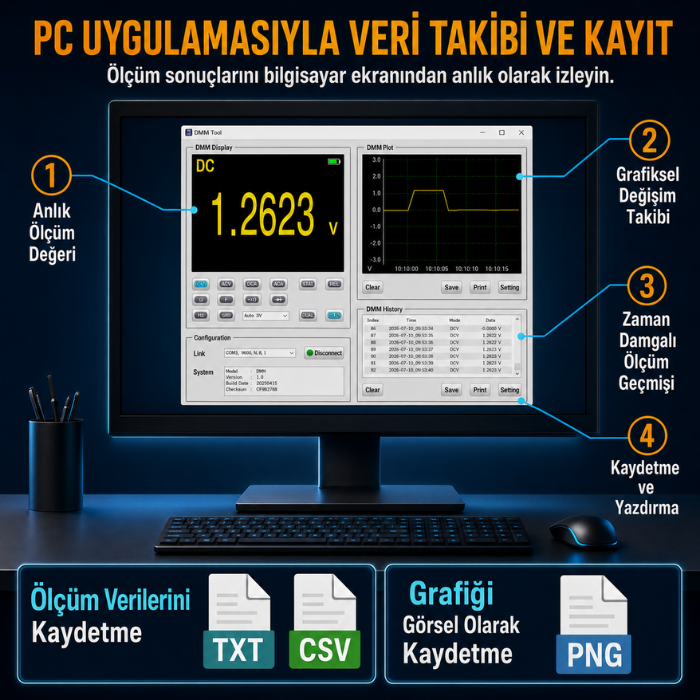

Anlık sonuçlar, zamana bağlı grafik değişimleri ve zaman damgası içeren ölçüm geçmişi PC yazılımından takip edilebilir. Ölçüm verileri TXT/CSV, oluşturulan grafikler PNG biçiminde kaydedilebilir.

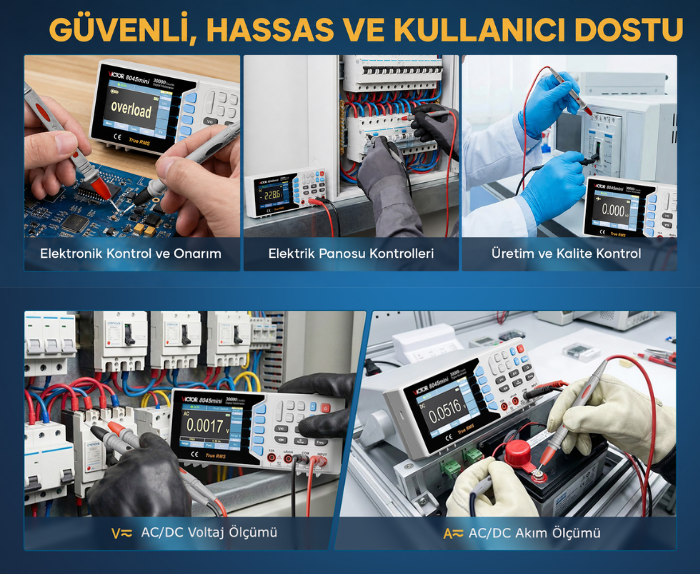

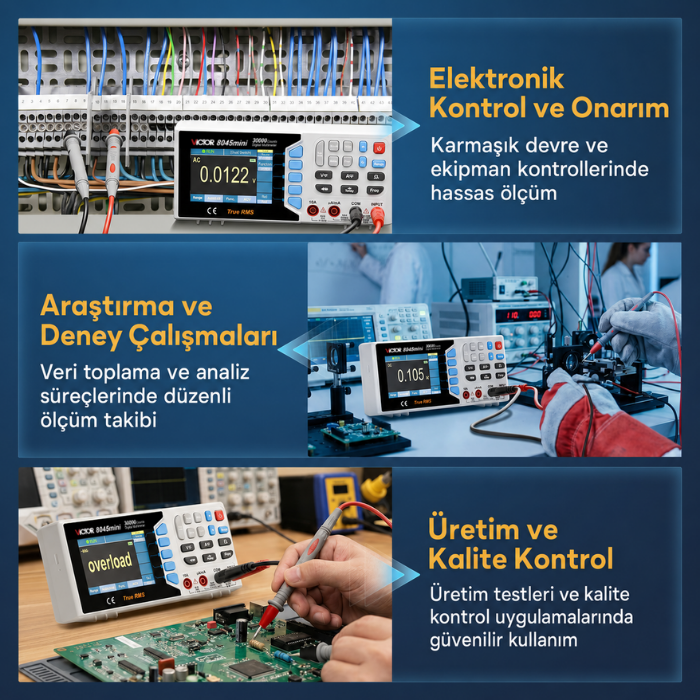

Victor 8045 masaüstü dijital multimetre; elektronik kontrol ve tamir işlemlerinde, araştırma ortamlarında, üretim testlerinde ve kalite kontrol çalışmalarında düzenli ölçüm takibi için kullanılabilir.

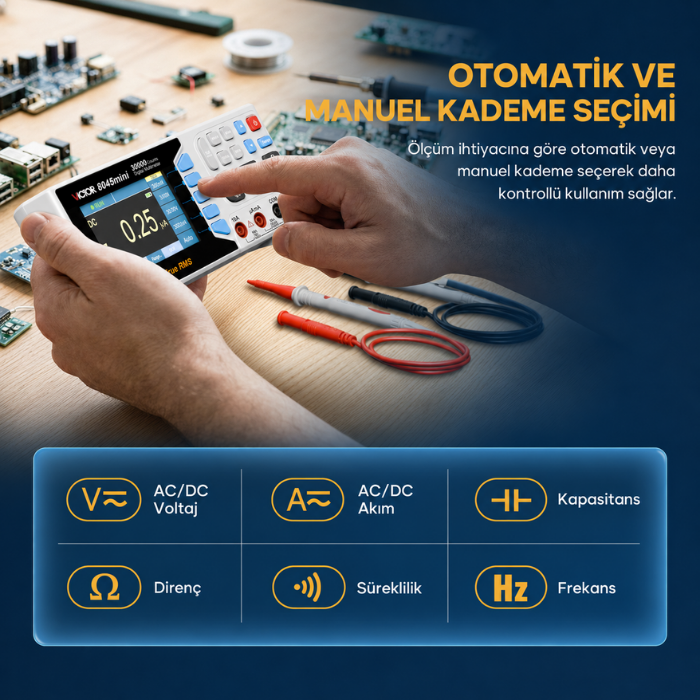

Otomatik kademe modu ölçüm sürecini kolaylaştırır; manuel seçim ise kullanılacak aralığın doğrudan belirlenmesini sağlayarak elektriksel kontroller üzerinde daha fazla denetim sunar.

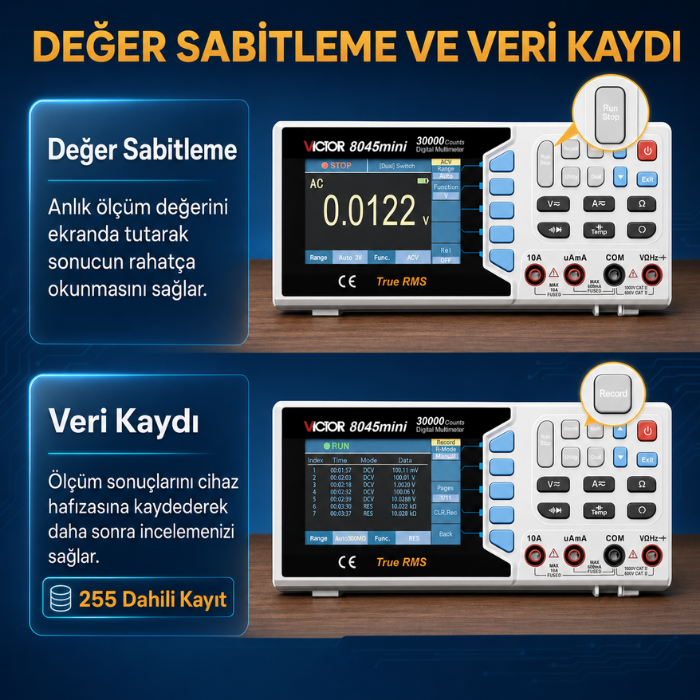

Anlık sonuç değer sabitleme işleviyle ekranda tutulabilir; dahili hafızaya kaydedilebilen 255 ölçüm noktası ise daha sonraki incelemeler için saklanabilir.

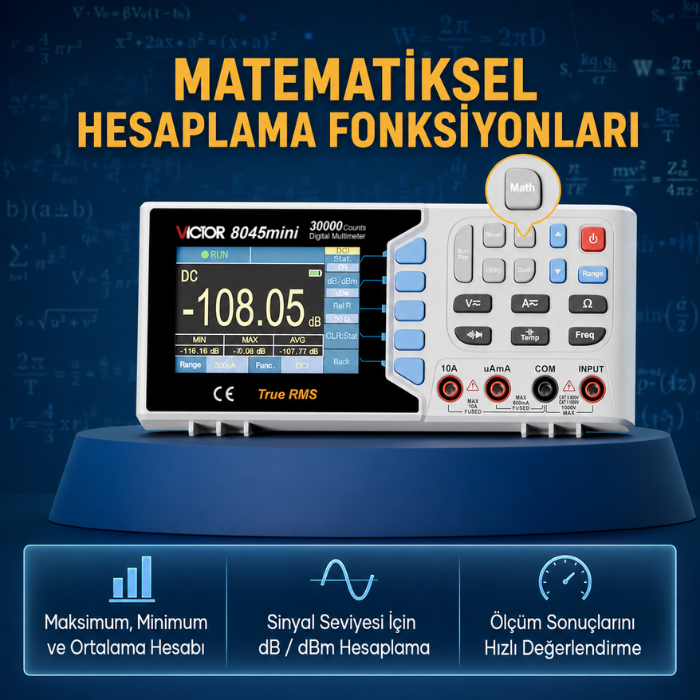

Matematiksel Değerlendirme Fonksiyonları

Victor 8045 üzerindeki Math fonksiyonu; ölçümün maksimum, minimum ve ortalama sonuçlarını hesaplamanın yanında AC/DC voltaj değerlerini dB ya da dBm cinsinden incelemeye imkân verir. Böylece sinyal seviyesinde meydana gelen değişimler ile kazanç veya kayıp durumları daha hızlı yorumlanabilir.

dB neyi ifade eder?

Temel olarak dB değerleri şu şekilde yorumlanır:

- 0 dB: Sinyal seviyesinde değişim bulunmaz.
- Pozitif dB: Sinyal seviyesinde artış vardır.
- Negatif dB: Sinyal seviyesi azalmıştır.

Empedans değeri aynı kaldığında aşağıdaki örnekler geçerlidir:

- 1V değeri 1V ile kıyaslanırsa: 0 dB
- 1V seviyesi 2V’a yükselirse: yaklaşık +6 dB
- 1V seviyesi 0,5V’a gerilerse: yaklaşık -6 dB

Bir kablonun girişinde 1V, çıkışında ise 0,5V okunması, kablo boyunca sinyal kaybı oluştuğunu gösterir. Victor 8045 bu farkı yaklaşık -6 dB şeklinde görüntüleyebilir.

dBm ne anlama gelir?

dBm, bir sinyalin gücünü 1 miliwattlık referans değere göre belirtir. İki değer arasındaki oranı anlatan dB’den farklı olarak doğrudan belirli bir güç seviyesini tanımlar.

• 0 dBm = 1mW
• +10 dBm = 10mW
• +20 dBm = 100mW
• +30 dBm = 1W
• -10 dBm = 0,1mW

Ölçülen güç ile referans olarak alınan 1mW değeri birbirine eşit olduğunda sonuç 0 dBm olur; bu durumda referansa göre herhangi bir artış ya da azalış yoktur.

Victor 8045, voltaj ölçümünü seçilmiş referans empedansı üzerinden güç değerine çevirerek dBm sonucunu oluşturur. Örneğin referans empedansı 50Ω olarak ayarlandığında yaklaşık 0,224V RMS; 1mW gücü, yani 0 dBm seviyesini ifade eder. Cihaz üzerinden 50Ω, 75Ω ve 600Ω gibi farklı empedans seçenekleri kullanılabilir.

dB ve dBm hangi alanlarda kullanılır?

Ses sistemleri, amplifikatörler, filtre devreleri, kablolar ve farklı sinyal uygulamalarındaki seviye değişimleri dB ve dBm hesaplamalarıyla değerlendirilebilir. Bu özellik bağımsız bir RF güç sensörü olarak çalışmaz; ACV ya da DCV modunda elde edilen voltaj ölçümünü seçili empedans değerine göre matematiksel biçimde dönüştürür.

Maksimum, minimum ve ortalama değerlerin kullanım amacı

Örneğin 5V değerindeki bir güç kaynağı kontrol edilirken ölçüm sonucu küçük dalgalanmalar gösterebilir:

- Kaydedilen minimum değer: 4,95V
- Kaydedilen maksimum değer: 5,08V
- Hesaplanan ortalama: yaklaşık 5V

Minimum, maksimum ve ortalama sonuçları otomatik olarak hesaplayan Victor 8045, besleme voltajındaki ya da sinyal seviyesindeki değişimlerin daha rahat incelenmesine yardımcı olur.

AC voltaj ya da AC akım değeriyle sinyal frekansını birlikte görüntüleyen çift gösterim özelliği, farklı modlar arasında sürekli geçiş yapılmasına duyulan ihtiyacı azaltır.

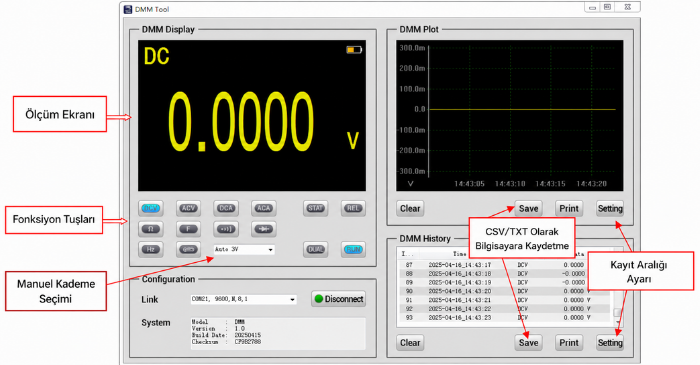

Victor 8045 PC Yazılımının Kurulması ve Cihaz Bağlantısı

1. Victor 8045 için sunulan PC uygulamasını ürün sayfasındaki bağlantı üzerinden indirin, ardından sıkıştırılmış klasörün içeriğini çıkarın.
2. USB sürücüsünü kurmak için “Drivers” klasöründe bulunan “Cstrong4x_Install_Windows_v1.0.EXE” dosyasını çalıştırın.


3. Victor 8045’i çalıştırdıktan sonra arka bölümde yer alan kare biçimli USB iletişim portunu veri kablosuyla bilgisayara bağlayın.

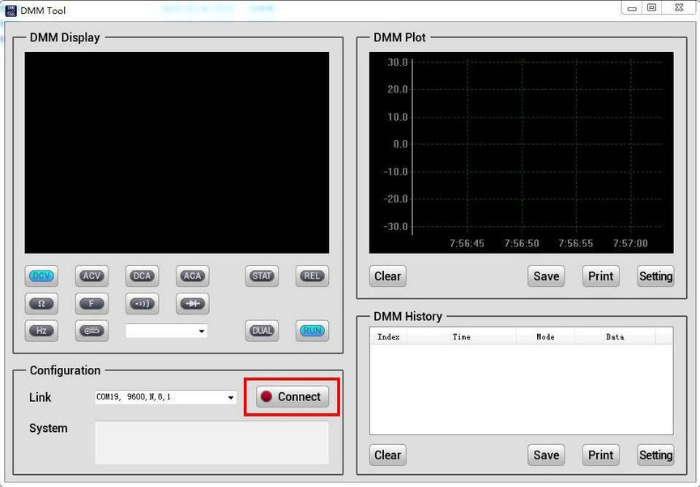

4. “DMM Tool (EN).exe” dosyasını açın ve bağlantıyı başlatmak için uygulamadaki “Connect” düğmesini seçin.

5. Cihaz ile bilgisayar arasındaki bağlantı tamamlandığında anlık ölçümler, grafik ve geçmiş kayıtlar yazılım ekranından izlenebilir. Sonuçlar TXT veya CSV, grafik görüntüleri de PNG formatında saklanabilir.

ÖLÇÜM ARALIKLARI VE HASSASİYET
