Victor 4105A Dijital Topraklama Direnci Ölçer | Toprak Megeri

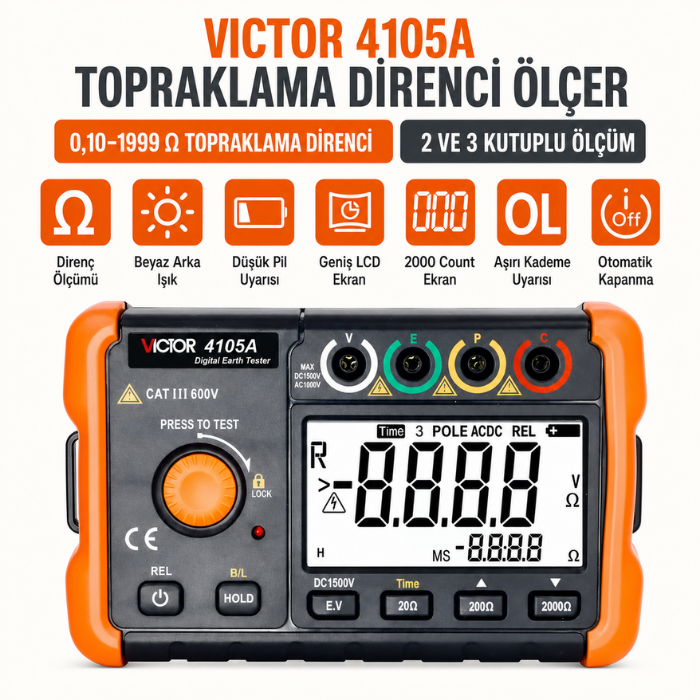

Victor 4105A dijital topraklama direnci ölçer; elektrik tesisatları, elektrikli ekipmanlar ve yıldırımdan korunma sistemlerindeki topraklama bağlantılarının kontrol edilmesinde kullanılır. 0,10–1999 Ω ölçüm aralığı ve 0,01 Ω’a ulaşan çözünürlüğünün yanında 2 ve 3 kutuplu ölçüm yöntemlerini destekler. Ayrıca 1000 V AC ve 1500 V DC gerilim ölçümü, aydınlatmalı ekran, veri tutma, bağıl değer ve zaman ayarlı ölçüm fonksiyonlarına sahiptir.

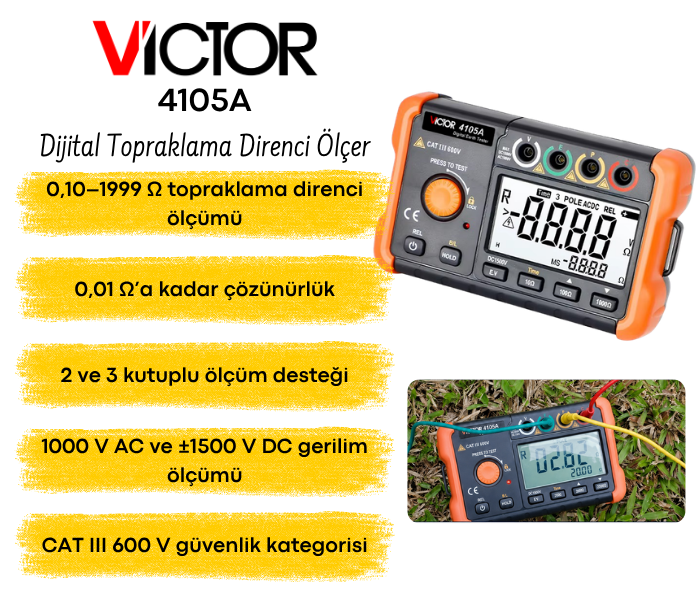

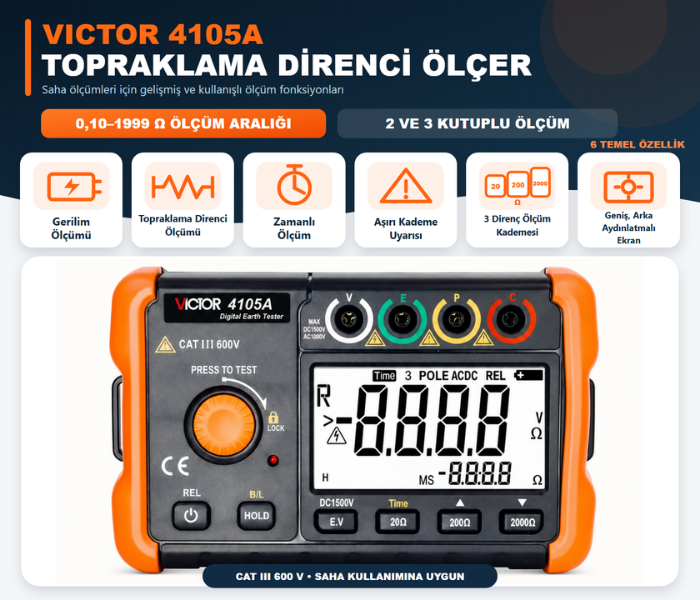

VICTOR 4105A Dijital Topraklama Direnci Ölçer Özellikleri

- VICTOR 4105A, elektrik tesisatları ile topraklama sistemlerinin kontrol edilmesine yönelik geliştirilmiş dijital bir topraklama direnci ölçerdir. Bina tesisatlarında, elektrikli ekipmanlarda, paratoner sistemlerinde ve saha bakım uygulamalarında kullanılabilir.
- Cihaz, 0,10 Ω ile 1999 Ω arasındaki topraklama direnci değerlerini ölçebilir. Farklı direnç seviyelerinin kontrol edilebilmesi için üç ayrı ölçüm kademesi sunar.
- En düşük direnç kademesinde 0,01 Ω çözünürlük sağlar. Böylece düşük direnç değerleri ve topraklama sisteminde meydana gelen küçük değişimler daha ayrıntılı biçimde takip edilebilir.
- Hem 2 kutuplu basitleştirilmiş yöntemi hem de standart 3 kutuplu topraklama direnci ölçümünü destekler. Kullanılacak yöntem, çalışma alanının koşullarına ve yardımcı elektrotların yerleştirilip yerleştirilememesine göre seçilebilir.
- 3 kutuplu yöntemde E, P ve C bağlantı terminalleriyle birlikte yardımcı topraklama elektrotları kullanılır. Bu bağlantı düzeni, kontrol edilen topraklama elektrodunun direnç değerinin daha güvenilir şekilde belirlenmesine yardımcı olur.
- 2 kutuplu basitleştirilmiş ölçümde düşük dirençli ve değeri bilinen mevcut bir topraklama noktası referans alınabilir. Bu yöntem, yardımcı elektrotların zemine çakılamadığı çalışma alanlarında kontrol yapılabilmesini sağlar.
- VICTOR 4105A, topraklama direncinin yanı sıra 1000 V’a kadar AC ve ±1500 V’a kadar DC gerilim ölçebilir. Bu özelliği sayesinde elektrik tesisatlarındaki gerilim kontrollerinde de kullanılabilir.
- Zamanlı ölçüm özelliğinde test süresi 1, 2 veya 3 dakika olarak belirlenebilir. Ayarlanan süre tamamlandığında cihaz ölçümü sonlandırır ve elde edilen son değeri ekranda gösterir.
- REL bağıl değer fonksiyonu, test kablolarından kaynaklanan direnç değerinin ölçüm sonucu üzerindeki etkisini azaltmak amacıyla kullanılabilir. Özellikle düşük direnç ölçümlerinin daha doğru değerlendirilmesine katkı sağlar.
- HOLD veri tutma özelliği, ölçüm sonucunun ekranda sabitlenmesine olanak tanır. Böylece test sonrasında değerin okunması ve kayıt altına alınması kolaylaşır.

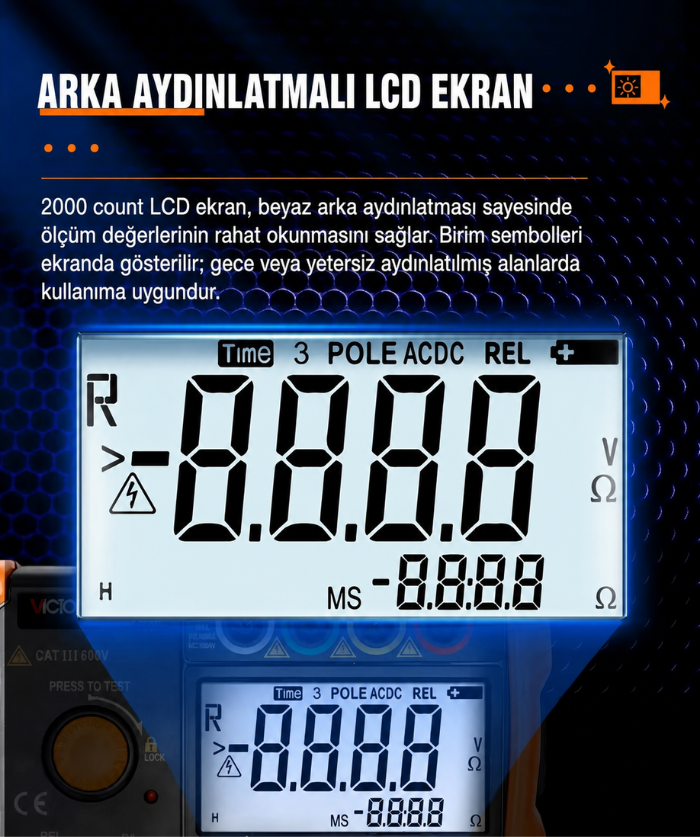

- Geniş ve beyaz arka aydınlatmalı dijital ekranı, ışığın yetersiz olduğu kapalı alanlarda veya karanlık saha koşullarında sonuçların rahatça okunabilmesini sağlar.
- Ölçülen değer seçilmiş olan kademenin sınırını geçtiğinde ekranda “OL” bildirimi gösterilir. Düşük pil göstergesi de pil seviyesinin yetersiz olduğunu kullanıcıya bildirir.
- Otomatik kapanma fonksiyonu, cihaz belirli bir süre kullanılmadığında devreye girerek gereksiz enerji tüketiminin önlenmesine ve pil ömrünün korunmasına yardımcı olur.
- CAT III 600 V güvenlik kategorisine uygun olarak üretilmiştir. Sabit elektrik tesisatları ve elektrik dağıtım sistemlerinde gerçekleştirilen ölçümlere uygun bir güvenlik seviyesi sağlar.
- İç ve dış ortam saha uygulamalarında kullanılabilir. Ancak cihaz su geçirmez olmadığı için yağmurdan, sıvı sıçramalarından ve doğrudan su temasından korunmalıdır.

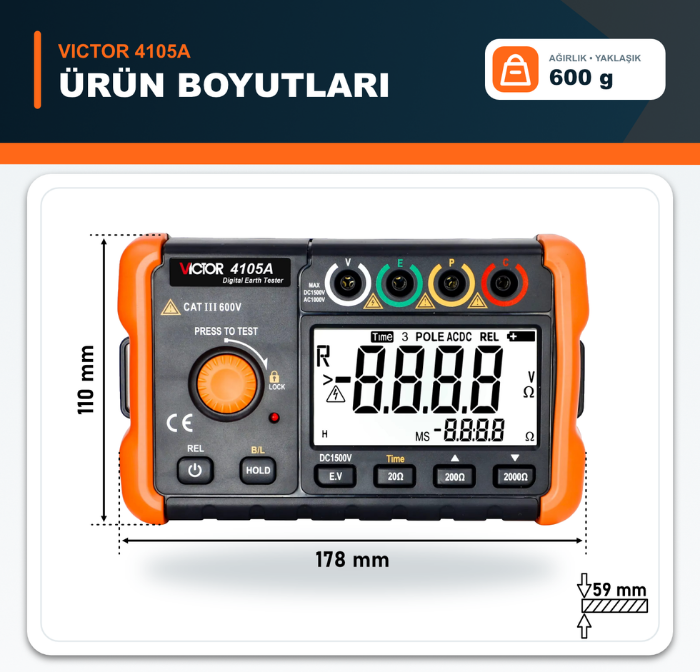

- Darbelere karşı koruma sağlayan dış gövdesi, kompakt boyutları ve yaklaşık 600 gram ağırlığı sayesinde bakım ve kontrol çalışmalarında kolayca taşınabilir.

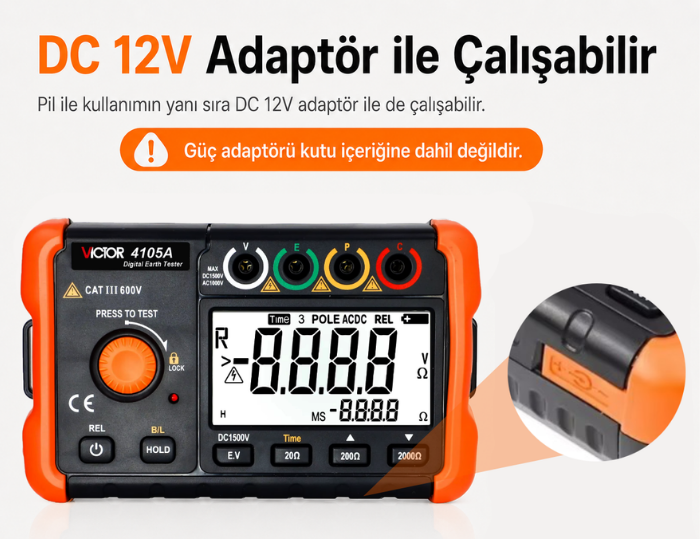

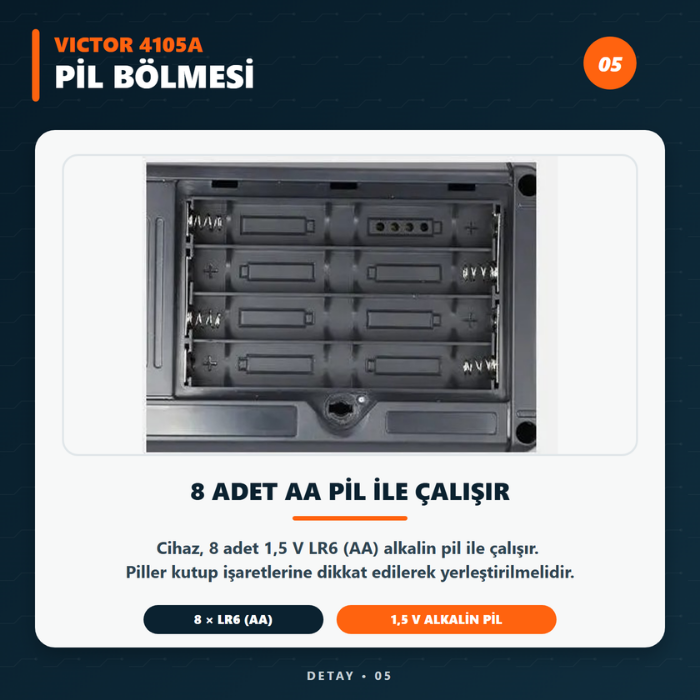

- 8 adet 1,5 V AA alkalin pil ile çalışır. Cihazda 12 V DC harici adaptör bağlantısı da bulunur ancak gerekli adaptör ürün kutusuna dahil değildir.
- Elektrik bakım personeli, teknik servisler, elektrik taahhüt firmaları ve periyodik kontrol uzmanları tarafından kullanılabilir. Bina topraklamaları, elektrik panoları, elektrikli makineler, paratoner sistemleri ve fotovoltaik tesislerin kontrolüne uygundur.

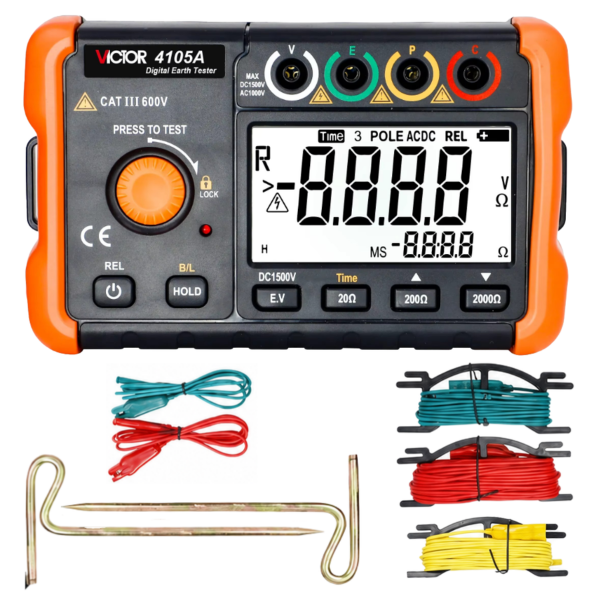

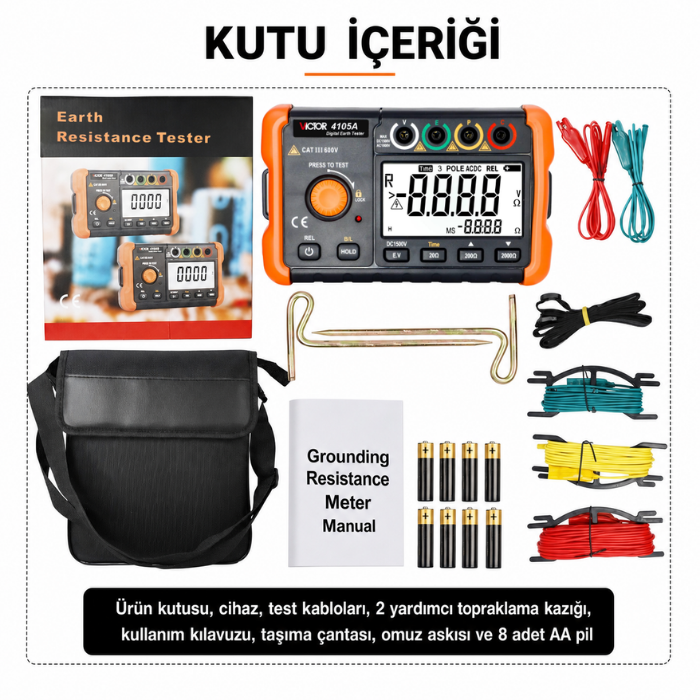

-Ürün kutu içeriği; 1 adet VICTOR 4105A topraklama direnci ölçer, 1 çift 1,6 m gerilim ölçüm kablosu, 5 m yeşil test kablosu, 10 m sarı test kablosu, 15 m kırmızı test kablosu, 2 adet yardımcı topraklama elektrodu, 8 adet 1,5 V AA pil, taşıma çantası, el askısı ve kullanım kılavuzundan oluşur. 12 V DC adaptör kutu içeriğine dahil değildir.

VICTOR 4105A, 0.10–1999 Ω aralığındaki topraklama dirençlerini 2 veya 3 kutuplu bağlantı yöntemiyle ölçebilir. Gerilim kontrolü, üç direnç kademesi, zaman ayarlı test, kademe aşımı bildirimi ve aydınlatmalı geniş ekran gibi özellikleriyle saha çalışmalarını kolaylaştırır.

Topraklama Ne İşe Yarar ve Neden Gereklidir?

Topraklama; elektrik tesisatlarında kaçak veya arıza nedeniyle oluşabilecek akımların, düşük dirençli bir iletim hattı üzerinden güvenli şekilde toprağa yönlendirilmesini sağlayan koruma uygulamasıdır. Elektrik çarpması tehlikesinin azaltılmasına, elektrikli cihazların korunmasına ve sigorta ile kaçak akım rölesi gibi güvenlik ekipmanlarının doğru çalışmasına katkıda bulunur.

Topraklama sistemleri; binalarda, sanayi tesislerinde, elektrik panolarında, üretim makinelerinde, paratoner tesisatlarında, araç şarj istasyonlarında ve haberleşme altyapılarında kullanılır. Toprağın yapısı ve nem oranı, bağlantı gevşemeleri veya korozyon gibi etkenler zaman içerisinde direnç değerini değiştirebilir. Bu nedenle düzenli ölçüm yapılması; elektrik güvenliğinin korunmasına, yangın ve ekipman arızası risklerinin azaltılmasına ve tesislerin güvenilir biçimde çalışmasına yardımcı olur.

VICTOR 4105A; elektrik tesisatları, endüstriyel tesisler, haberleşme sistemleri, elektrik panoları ve dağıtım altyapılarındaki topraklama direncinin kontrolünde kullanılabilir. 2 ve 3 kutuplu ölçüm desteğiyle tesis topraklaması, koruma topraklaması ve farklı saha uygulamalarında pratik kontrol imkânı sağlar.

Binalarda, paratoner sistemlerinde, elektrikli makinelerde, araç şarj istasyonlarında ve antistatik tesis uygulamalarında bulunan topraklama bağlantılarının belirli aralıklarla kontrol edilmesi gerekir. VICTOR 4105A topraklama direnci ölçer, bakım ve periyodik denetim çalışmalarında bu sistemlerin direnç değerlerinin ölçülmesini sağlar.

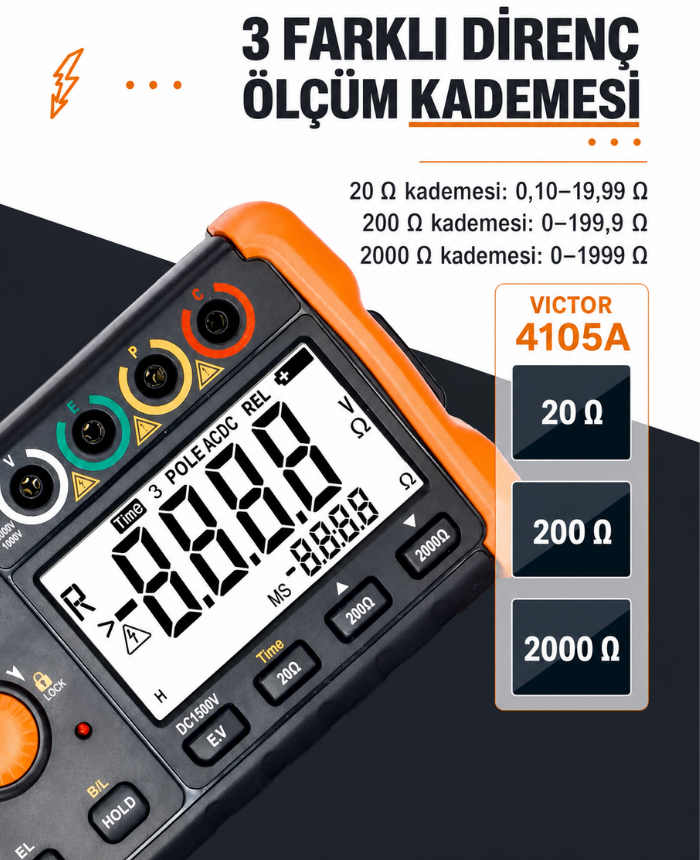

VICTOR 4105A üzerinde bulunan 20 Ω, 200 Ω ve 2000 Ω direnç kademeleri, farklı seviyelerdeki topraklama dirençlerinin uygun çözünürlükle ölçülmesine imkân verir. Düşük dirençli tesis topraklamalarından 1999 Ω’a kadar uzanan kontrollerde uygun kademe seçilerek ölçüm sonuçları daha kolay değerlendirilebilir.

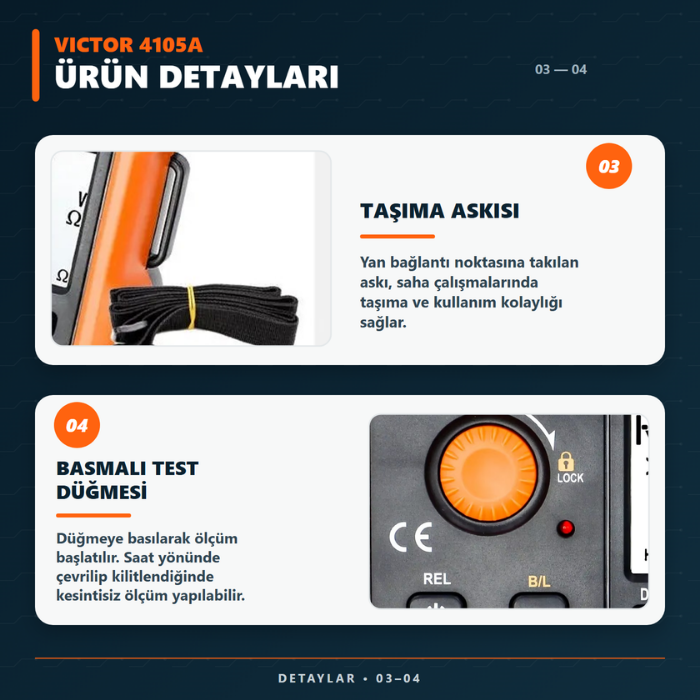

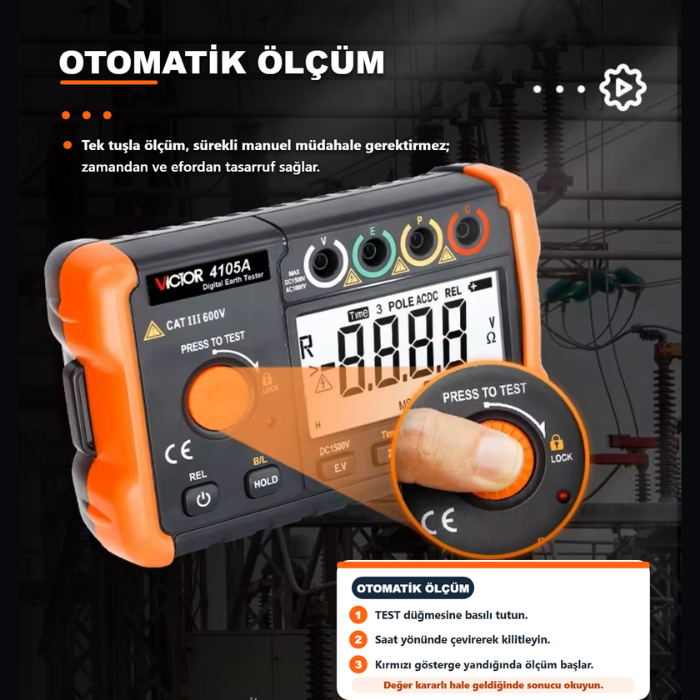

VICTOR 4105A’nın kilitlenebilir TEST düğmesi, ölçüm sırasında düğmenin sürekli basılı tutulmasına gerek kalmadan testin devam etmesine olanak tanır. Bu özellik, saha çalışması sırasında bağlantıların ve ekrandaki ölçüm değerinin teknisyen tarafından daha rahat takip edilmesini sağlar.

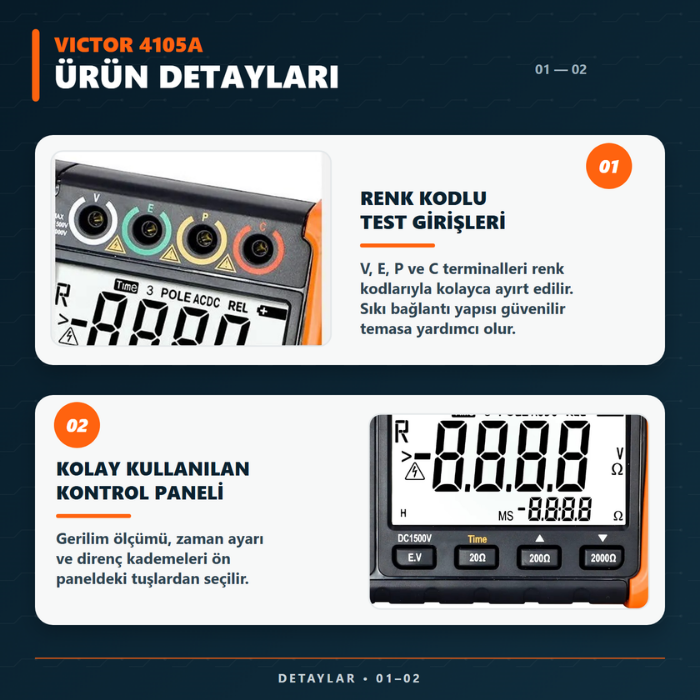

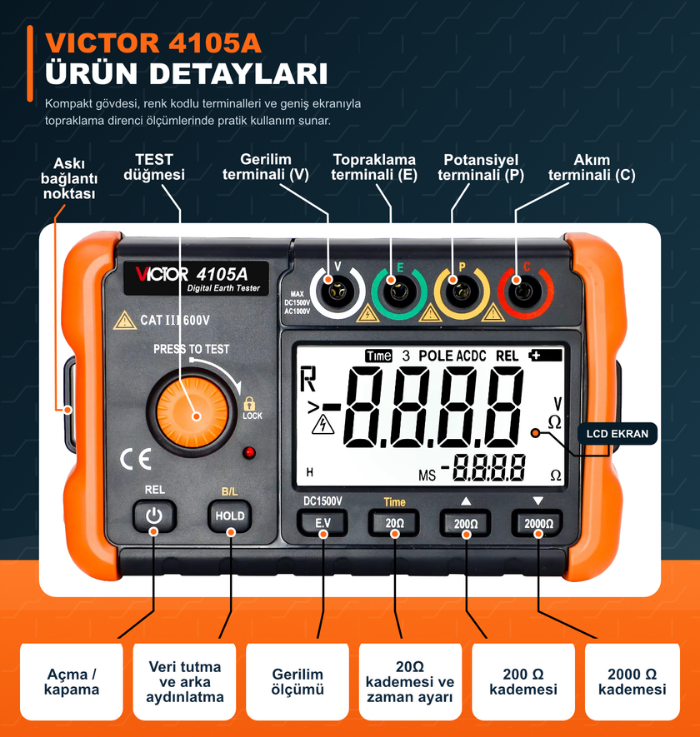

Topraklama sistemlerinin kontrolü için tasarlanan VICTOR 4105A dijital topraklama test cihazı, renklerle ayrılmış E–P–C terminalleri ve doğrudan erişilebilen kademe seçim tuşlarıyla ölçüm hazırlığını kolaylaştırır. Aydınlatmalı ekran ile pil seviyesi ve kademe aşımı göstergeleri, ölçüm sürecinin saha koşullarında rahatça takip edilmesine yardımcı olur.

VICTOR 4105A ile 3 Kutuplu Topraklama Direnci Nasıl Ölçülür?

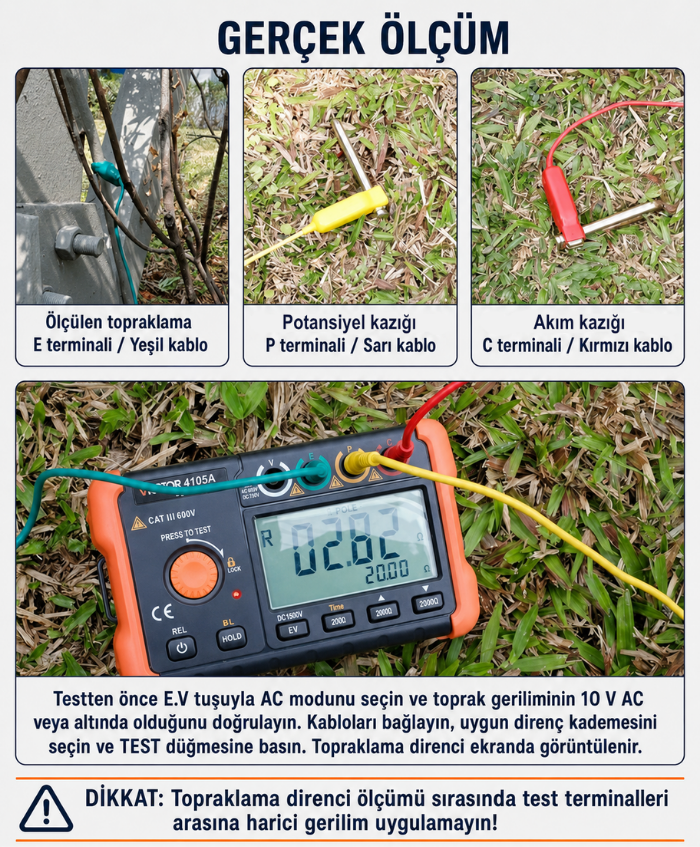

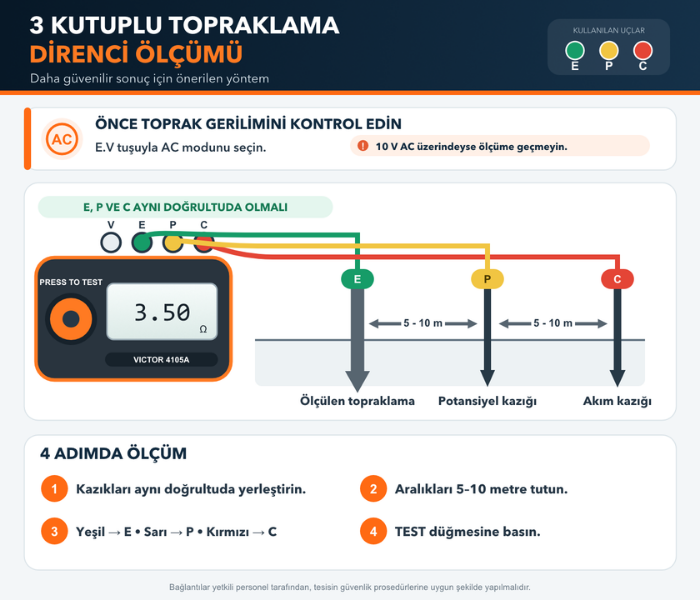

VICTOR 4105A, kontrol edilecek topraklama elektrodunun yakınına yerleştirilir. Yeşil E kablosu ölçülen elektroda, sarı P kablosu potansiyel kazığına, kırmızı C kablosu ise en uzaktaki akım kazığına bağlanır. P ve C yardımcı kazıkları aynı doğrultuda ve aralarında 5–10 metre mesafe bulunacak şekilde toprağa yerleştirilir. Direnç ölçümüne geçilmeden önce E.V modu kullanılarak toprak geriliminin 10 V AC’nin altında olduğu doğrulanır. Daha sonra uygun direnç kademesi seçilir, TEST düğmesine basılır ve ölçüm sonucu ekrandan okunur. Bağlantılar ve ölçüm işlemleri, güvenlik prosedürlerine uygun olarak yetkili personel tarafından gerçekleştirilmelidir.

VICTOR 4105A ile 2 Kutuplu Topraklama Direnci Nasıl Ölçülür?

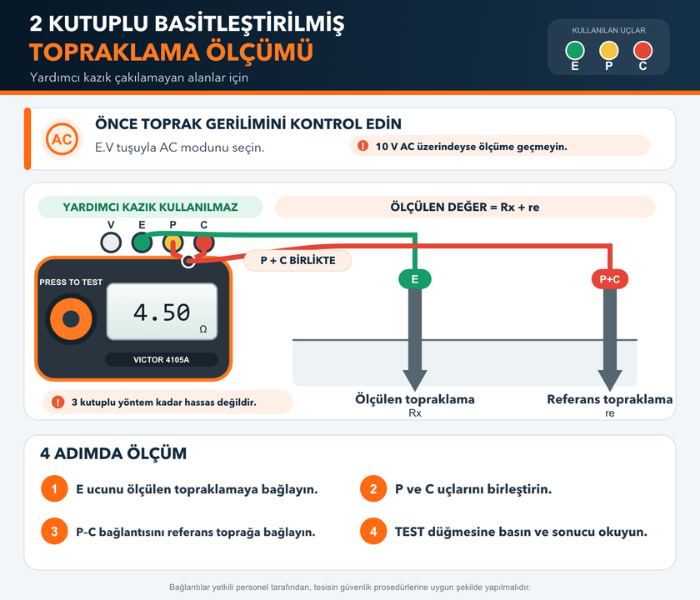

Yardımcı elektrotların zemine çakılamadığı alanlarda yeşil E kablosu, direnci ölçülecek topraklama elektroduna bağlanır. Cihazın P ve C terminalleri birleştirilir ve kırmızı kablo, düşük dirençli ve güvenilir olduğu bilinen referans topraklama noktasına bağlanır. Test öncesinde E.V modu seçilerek toprak geriliminin 10 V AC’nin altında olduğu kontrol edilir. Uygun direnç kademesi belirlendikten sonra TEST düğmesine basılarak sonuç okunur. Ekranda gösterilen değer hem ölçülen elektrodun hem de referans topraklamanın toplam direncini içerdiği için 2 kutuplu yöntem, 3 kutuplu ölçüme göre daha düşük hassasiyete sahiptir.

ÖLÇÜM ARALIKLARI VE HASSASİYET

Topraklama Direnci

AC Toprak Gerilimi

DC Gerilim
