Victor 850A Faz Sırası Ölçer | 200–600 V AC

Victor 850A Faz Sırası Test Cihazı | 200–600 V AC

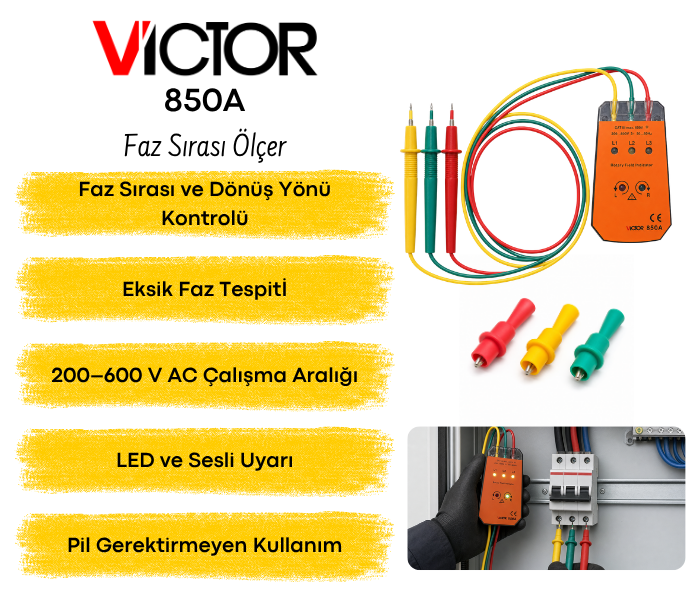

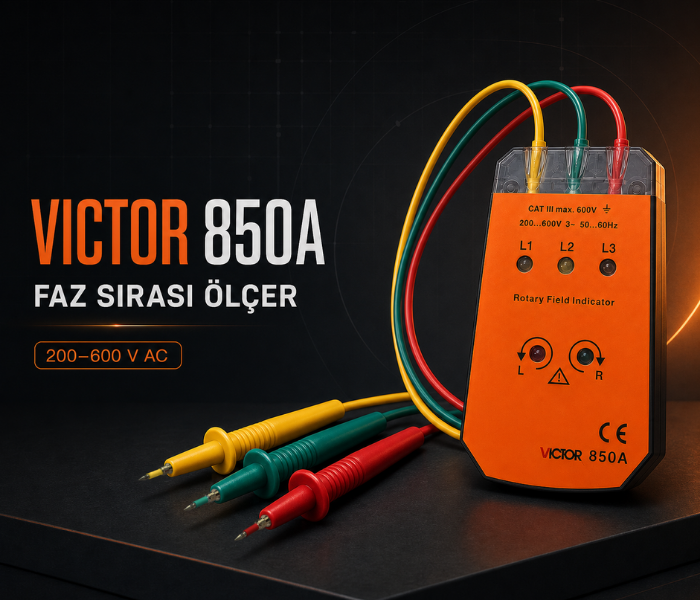

Victor 850A, 200–600 V AC aralığındaki üç fazlı elektrik sistemlerinde fazların bağlantı sırasını ve elektriksel dönüş yönünü kontrol eden portatif bir test cihazıdır. L1, L2 ve L3 LED’leri fazların mevcut olup olmadığını, L ve R göstergeleri ise faz sıralamasının yönünü gösterir. Elektrik panoları, trifaze motorlar, pompalar ve endüstriyel makinelerde bağlantı kontrolünün hızlıca yapılmasına yardımcı olur.

Victor 850A Faz Sırası Test Cihazı Özellikleri

- Victor 850A, trifaze elektrik hatlarındaki faz dizilimini ve elektriksel dönüş yönünü belirlemek için kullanılan taşınabilir bir faz sırası test cihazıdır.
- Ürün, 200–600 V AC gerilim aralığına sahip üç fazlı sistemlerde çalışır. Cihaz etiketi üzerinde frekans aralığı 50–60 Hz olarak belirtilmektedir.
- L1, L2 ve L3 LED ışıkları, üç fazın hatta mevcut olup olmadığını ayrı ayrı gösterir. Fazlardan biri bulunmuyorsa o faza ait LED yanmaz.
- Fazların bağlantı düzeninden oluşan elektriksel yön, L ve R göstergeleriyle bildirilir. R sağa veya saat yönündeki, L ise sola veya saat yönünün tersindeki faz sıralamasını gösterir.
- Trifaze motor, pompa, fan ve kompresörlerde faz yönünün önceden kontrol edilmesi, ekipmanın ters yönde çalışmasını engellemeye yardımcı olur.

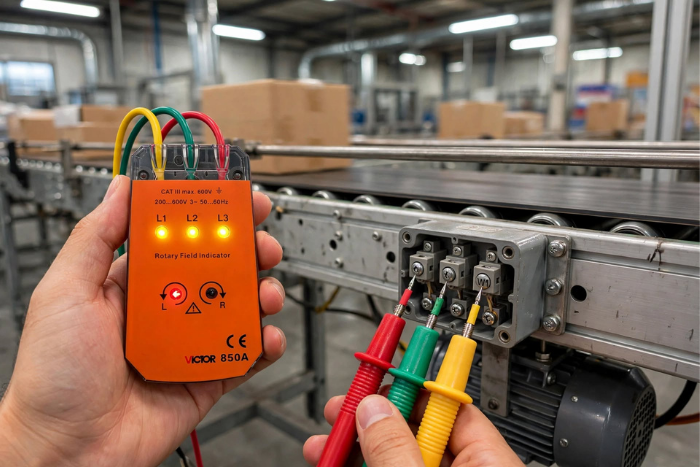

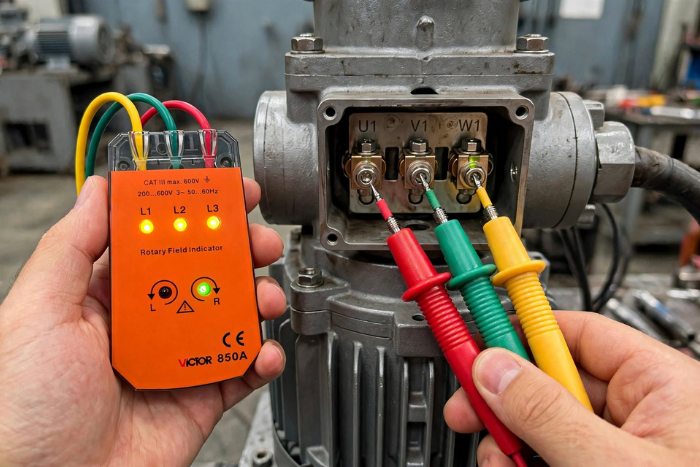

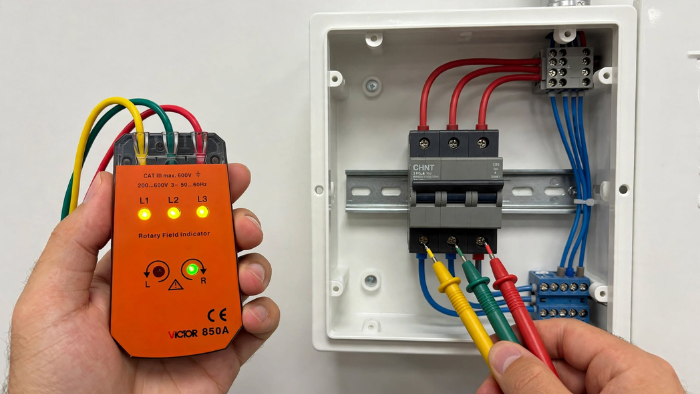

- Motor veya pompa devreye alınmadan önce besleme hattındaki faz sırası kontrol edilebilir. Ekranda belirtilen yön, fazların bağlanma sırasına göre oluşan elektriksel dönüş yönünü ifade eder.

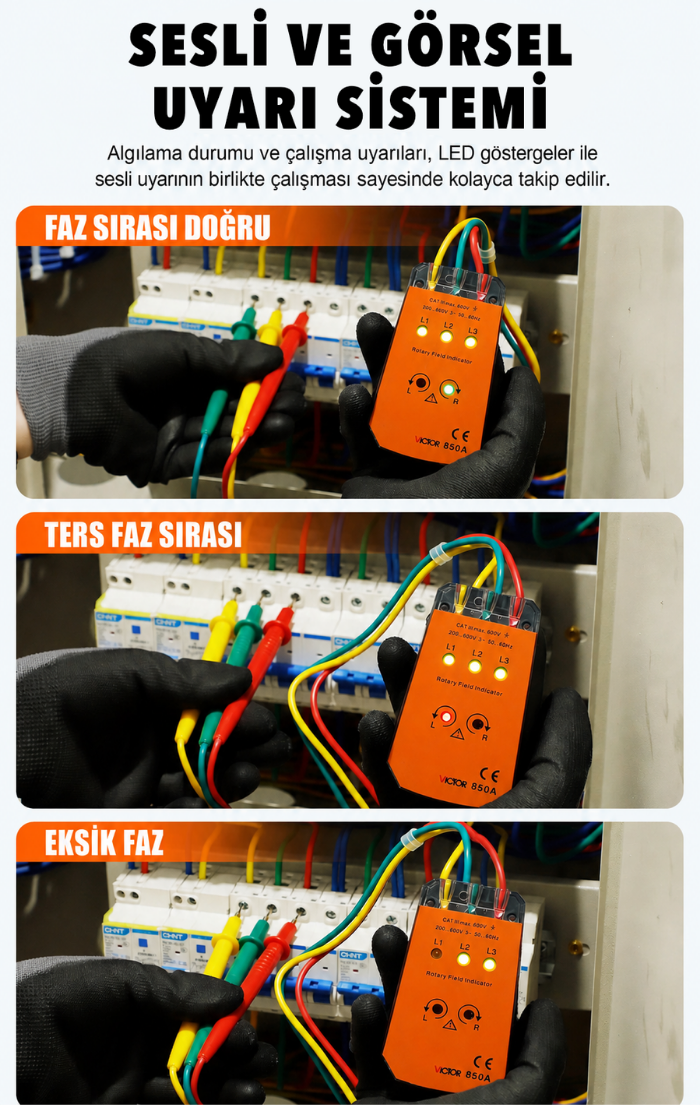

- Faz sırası ve eksik faz bilgisi hem LED göstergeler hem de sesli ikaz aracılığıyla bildirilerek sonucun kolayca takip edilmesini sağlar.

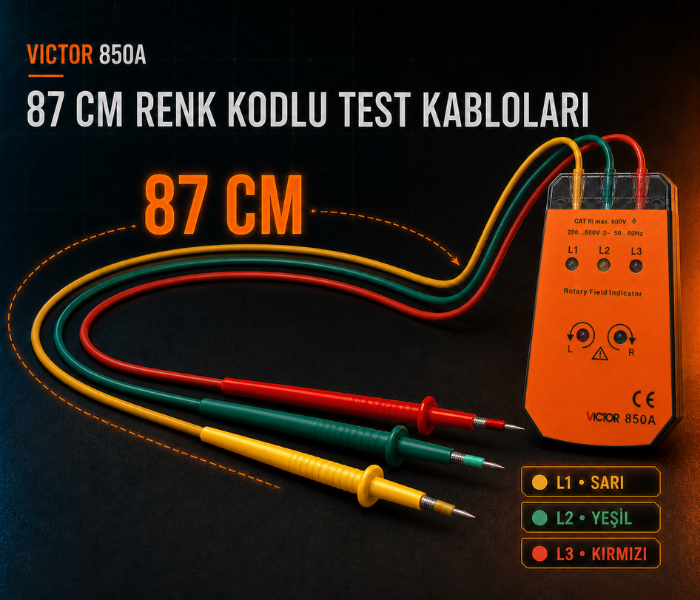

- Sabit olarak bağlı üç test kablosu, faz bağlantılarının ayırt edilmesi için sarı L1, yeşil L2 ve kırmızı L3 şeklinde renk kodlarına ayrılmıştır.

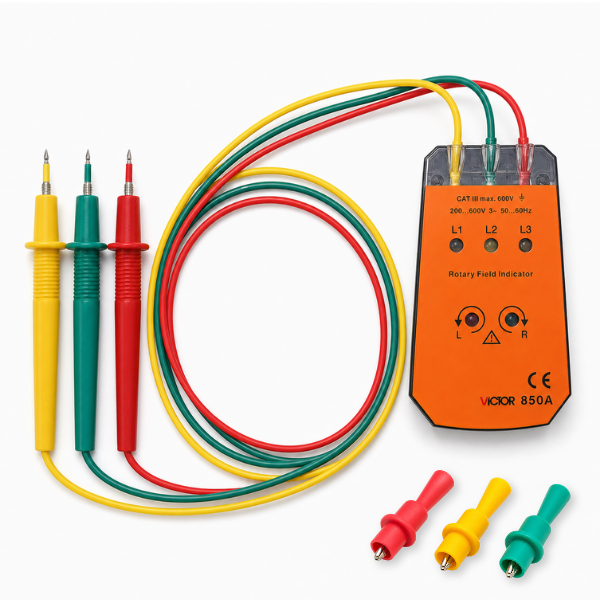

- Sivri problar klemenslere ve bağlantı noktalarına doğrudan temas ettirilebilir. Ürünle birlikte sunulan timsah klipsler kullanılarak daha sabit bir bağlantı oluşturulabilir.

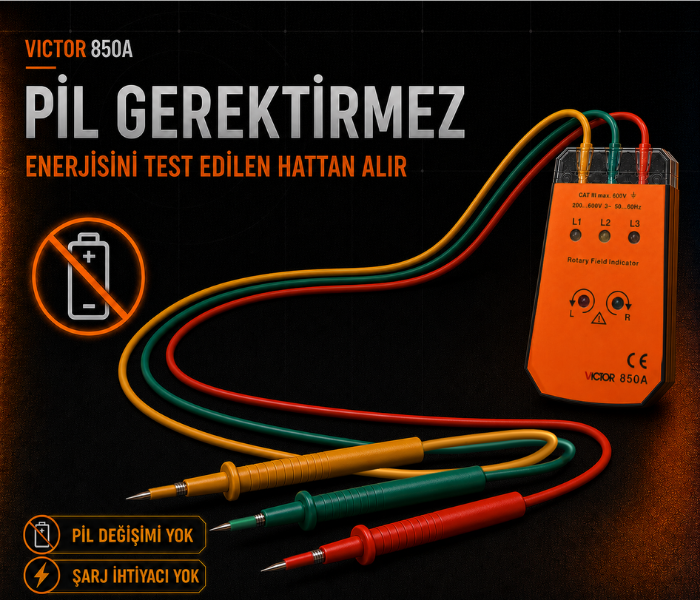

- Gerekli çalışma enerjisini test edilen elektrik hattından aldığı için harici bir güç kaynağına veya pile ihtiyaç duymaz.

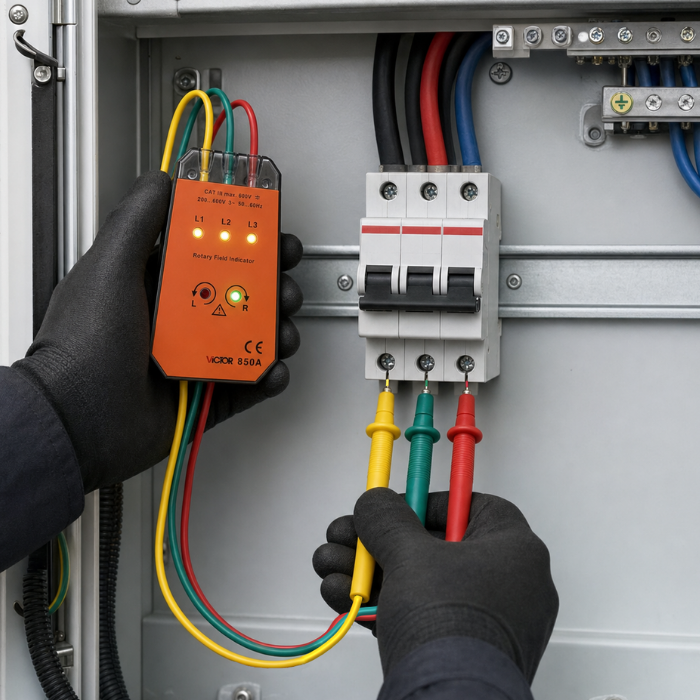

- CAT III 600 V ölçüm kategorisindeki cihaz; dağıtım panolarında, trifaze makine bağlantılarında ve endüstriyel elektrik bakım uygulamalarında kullanılabilir.
- Victor 850A yalnızca üç fazlı AC hatların kontrolüne uygundur. Monofaze motor ve pompalarda faz sırası ya da dönüş yönü testi gerçekleştiremez.

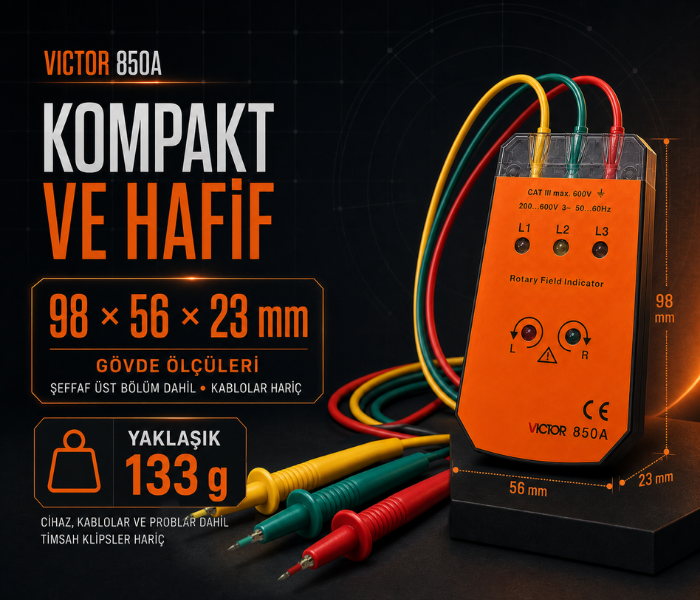

- Cihazın kompakt gövdesi 98 × 56 × 23 mm boyutlarındadır. Uzunluk değerine üstteki şeffaf bağlantı bölümü dâhildir; test kabloları bu ölçünün dışındadır.
- Bağlantı kabloları ve problar dâhil yaklaşık ağırlığı 133 gramdır. Belirtilen ağırlık timsah ağızlı klipsleri kapsamaz.
- Yüksek gerilim bulunan sistemlerde kullanıldığı için test sırasında probların iletken metal bölümlerine dokunulmamalıdır. Cihaz, elektrik konusunda eğitim almış kişiler tarafından kullanılmalıdır.
- Kesintisiz çalışma süresi uygulanan gerilime göre sınırlandırılmalıdır. Belirtilen süreler 200–220 V’ta 30 dakika, 480 V’ta 4 dakika ve 600 V’ta 2 dakikadır.

Victor 850A, 200–600 V AC değerindeki trifaze elektrik hatlarında fazların sıralamasını ve elektriksel yönünü belirlemeye yardımcı olur.

Faz Sırası Ne Demektir? L ve R Işıkları Neyi Gösterir?

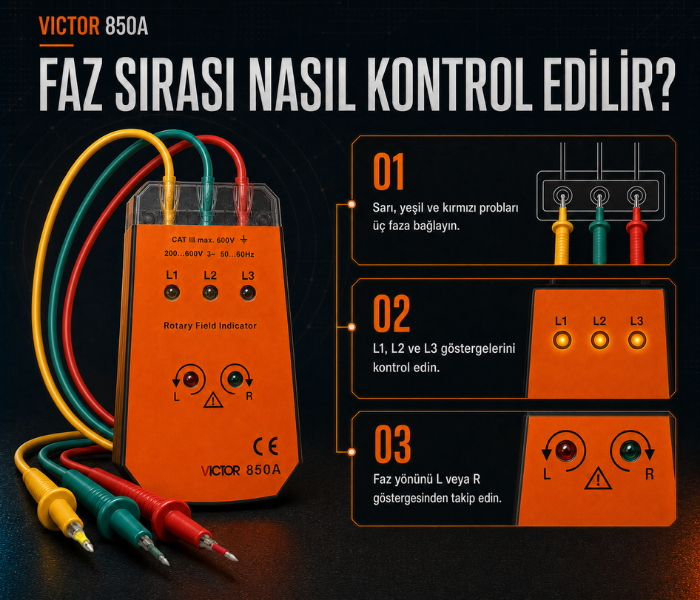

Trifaze elektrik sistemlerinde enerji L1, L2 ve L3 olarak isimlendirilen üç farklı faz hattı üzerinden taşınır. Bu fazların belirli bir düzende art arda gelmesine faz sırası adı verilir. Fazların sıralanma biçimi; üç fazlı motor, pompa, fan ve kompresör gibi ekipmanların hangi yönde çalışacağını etkiler. Victor 850A üzerindeki L1, L2 ve L3 ışıkları ilgili fazların hatta mevcut olduğunu bildirir. R ışığı sağa, yani saat yönündeki faz sıralamasını; L ışığı ise sola, yani saat yönünün tersindeki sıralamayı gösterir.

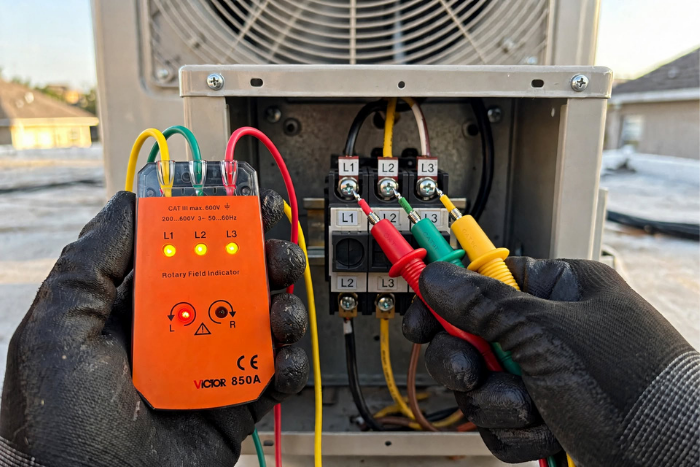

Faz sırasının kontrol edilmesiyle besleme hattındaki bağlantı düzeni, makine veya motor çalıştırılmadan önce belirlenebilir. Sıralama istenen düzenden farklıysa bağlantılar devreye alma işleminden önce düzeltilebilir. Bu sayede motorun ters dönmesi, pompanın akışı yanlış yönde oluşturması veya fanın havayı ters tarafa yönlendirmesi gibi problemler önlenebilir. Yeniden bağlantı işlemlerinden kaynaklanan zaman kaybı ve olası mekanik arıza riski de azaltılabilir.

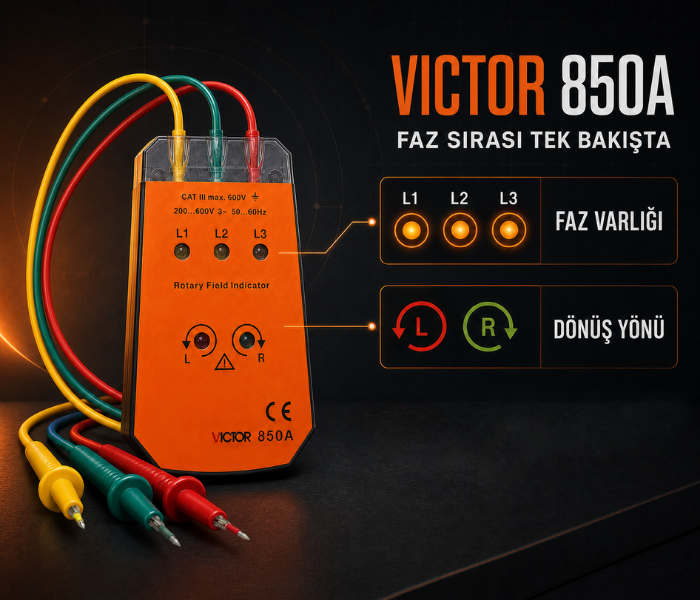

L1, L2 ve L3 LED’leri ilgili fazların hatta bulunduğunu, L ve R ışıkları ise elektriksel faz sıralamasının yönünü gösterir.

Victor 850A, 200–600 V AC gerilime ve 50–60 Hz frekansa sahip üç fazlı elektrik sistemlerinde kullanılabilir.

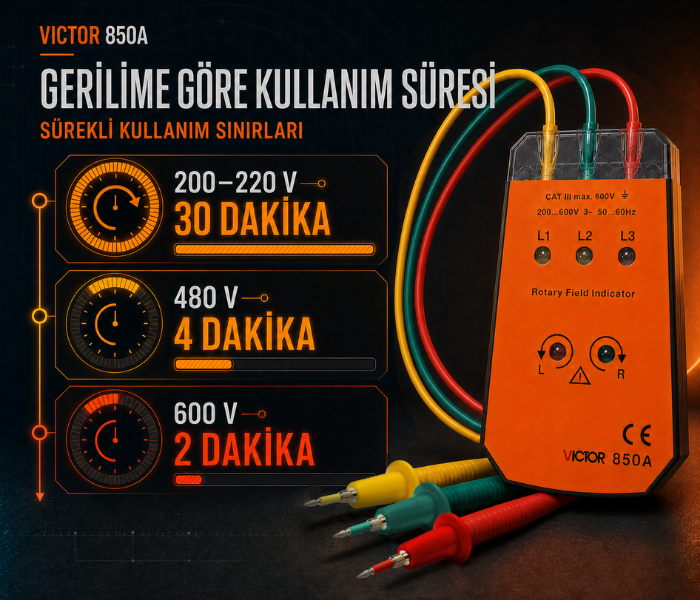

Kesintisiz kullanım için gerilim seviyesine bağlı sürelere uyulmalıdır: 200–220 V’ta 30 dakika, 480 V’ta 4 dakika ve 600 V’ta en fazla 2 dakika.

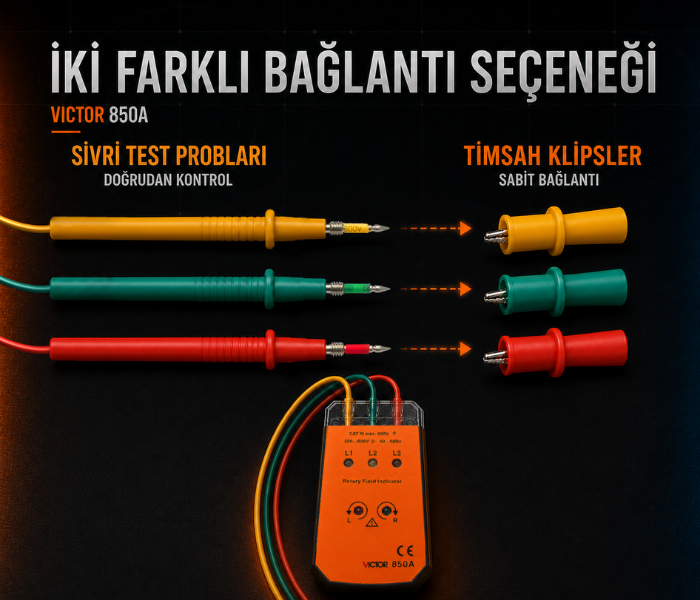

Sivri uçlu problar klemenslerde ve elektrik bağlantılarında doğrudan test yapılmasını sağlar. Timsah klipsler ise probların bağlantı noktasına daha rahat ve sabit biçimde tutturulmasına yardımcı olur.
