Dasqua 5111-1005 Kulaklı Analog Komparatör Saati | 0-10 mm / 0.01 mm

Dasqua 5111-1005 Kulaklı Analog Komparatör Saati | 0-10 mm / 0.01 mm

Dasqua 5111-1005 kulaklı analog komparatör saati, hassas doğrusal ölçümlerde küçük sapmaların tespit edilmesi için geliştirilmiş yüksek doğruluklu bir ölçüm cihazıdır. 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü sayesinde yüzey düzlüğü kontrolü, mil salgısı ölçümü ve makine ayarlarının hassas şekilde kontrol edilmesi gibi uygulamalarda güvenilir sonuçlar alınmasına yardımcı olur. DIN 878 standardına uygun olarak üretilen bu komparatör saati; sağlam mekanik yapısı, dengeli ibre hareketi ve kararlı çalışma karakteri ile endüstriyel ölçüm süreçlerinde stabil ve tekrarlanabilir ölçüm performansı sunar.

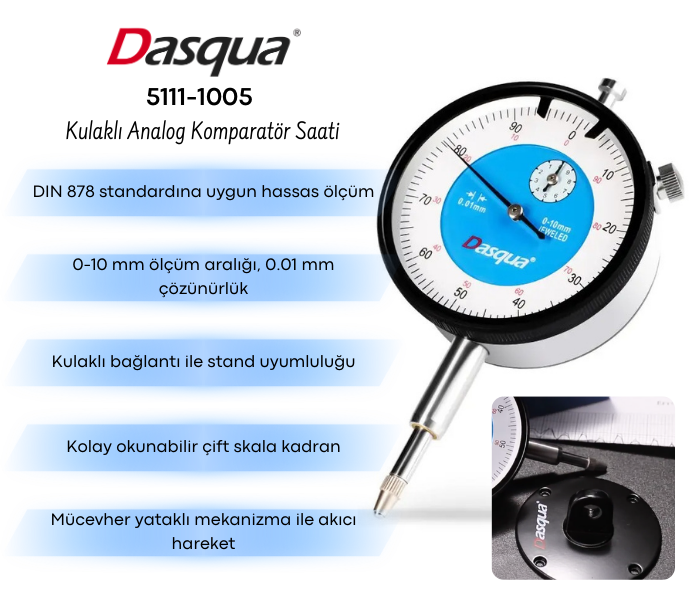

Dasqua 5111-1005 Kulaklı Analog Komparatör Saati Özellikleri

- Dasqua 5111-1005, DIN 878 standardına uygun olarak üretilmiş olup hassas ölçüm uygulamalarında güvenilir ve tekrarlanabilir sonuçlar sunar.
- 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü, küçük sapmaların ve dar toleransların kolayca tespit edilmesine imkân tanır.
- Hassas taşlanmış ölçüm mili ve soket yapısı, yüksek doğruluk ve düzgün çalışma karakteri sağlar.
- Hassas işlenmiş pirinç dişli mekanizması ve mücevher yataklı (jeweled) sistem, ibre hareketinin daha akıcı ve stabil olmasına yardımcı olur.
- Tungsten karbür uç yapısı, aşınmaya karşı yüksek dayanım sunarken farklı ölçüm uçlarıyla kullanım imkânı sağlar.
- Kulaklı (lug back) arka bağlantı tasarımı, komparatör standlarına ve manyetik tabanlara güvenli şekilde montaj yapılmasına uygundur.
- Çift skala tasarımlı kadran, ölçüm değerlerinin farklı yönlerden daha kolay okunmasını ve sapmaların daha hızlı takip edilmesini sağlar.
- Ayarlanabilir tolerans göstergeleri, kabul edilebilir üst ve alt sınırların ölçüm sırasında pratik şekilde izlenmesine yardımcı olur.
- Sert eloksallı (anodik oksit kaplamalı) alüminyum gövde, düşük deformasyon ve uzun ömürlü kullanım avantajı sunar.
- Dasqua 5111-1005 komparatör saati; yüzey düzlüğü kontrolü, mil salgısı ölçümü, paralellik kontrolü ve makine ayar işlemleri gibi çok sayıda hassas ölçüm uygulamasında kullanılabilir.
- Kutu içeriğinde komparatör saati, kulak bağlantı aparatı ve üretici test belgesi yer almaktadır.

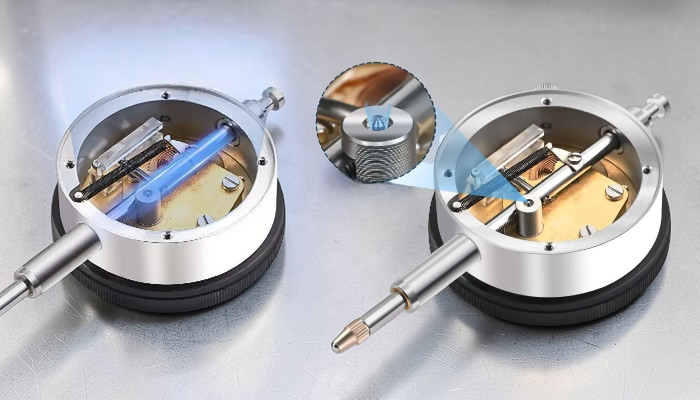

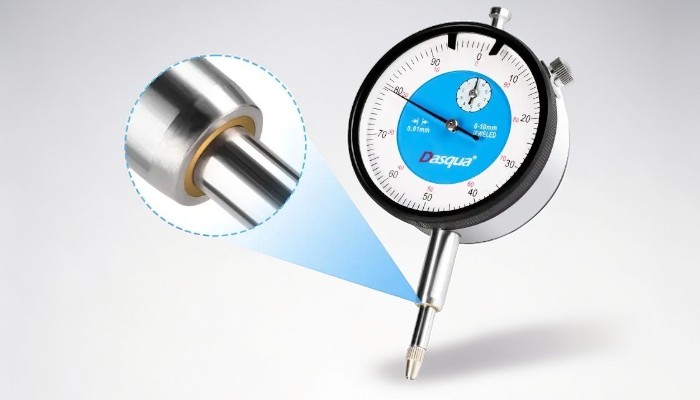

İç yapısında bulunan bakır burç, aşınmayı azaltmaya yardımcı olarak mekanik sistemin daha uzun süre kararlı çalışmasını destekler ve kullanım ömrünü artırır.


Hassas taşlama ile üretilen mekanik yapı, ölçüm çubuğunun eşmerkezli ve stabil şekilde hareket etmesine katkı sağlayarak daha doğru ölçüm sonuçları elde edilmesine yardımcı olur. Mücevher yataklı (jeweled) sistem ise sürtünmeyi azaltarak ibre hareketinin daha akıcı ilerlemesini destekler ve uzun servis ömrü sunar.

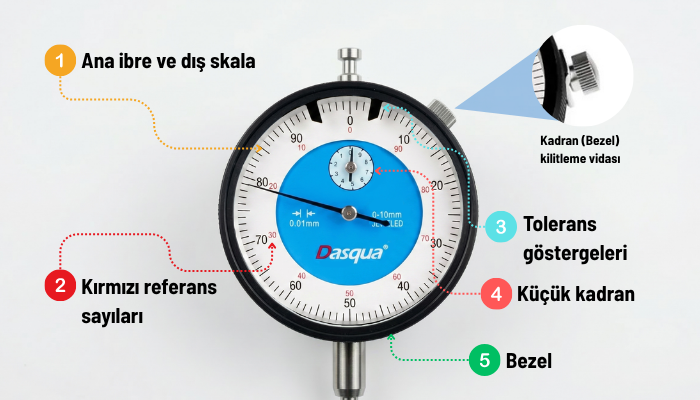

1. Ana ibre ve dış skala

Komparatörün temel ölçüm değeri, dıştaki büyük skala üzerinden okunur. Bu modelde her bir çizgi 0.01 mm ölçüm değerini ifade eder. Ana ibrenin bir tam tur dönmesi, toplamda 1 mm ölçüm değişimine karşılık gelir.

2. Kırmızı referans sayıları

Kadran üzerindeki kırmızı referans sayıları, ters yöndeki ölçüm hareketlerinin daha kolay okunmasını sağlar. İbre saat yönünün tersine ilerlediğinde, operatör ölçüm değerini kırmızı skala üzerinden doğrudan takip edebilir.

Örnek: Komparatör sıfırlandıktan sonra ibre sola doğru hareket edip siyah skalada 80 değerini gösteriyorsa, kırmızı skalada 20 okunur. Bu durumda ölçüm değeri 0.20 mm olarak değerlendirilir.

3. Tolerans göstergeleri

Kadranın üst bölümünde yer alan ayarlanabilir tolerans göstergeleri, kabul edilebilir ölçüm aralığını belirlemek amacıyla kullanılır. Ölçüm sırasında ibrenin bu iki gösterge arasında kalıp kalmadığı kontrol edilerek parçanın tolerans sınırları içinde olup olmadığı hızlı şekilde anlaşılabilir. Bu özellik özellikle seri üretim ve kalite kontrol uygulamalarında önemli kolaylık sağlar.

Örnek: Tolerans göstergeleri 0.20 mm ile 0.40 mm arasına ayarlandığında, ibre bu aralıkta kaldığı sürece ölçülen parça kabul edilebilir tolerans içinde değerlendirilir.

4. Küçük kadran (tur sayacı)

Merkezde yer alan küçük kadran, ana ibrenin tamamladığı tur sayısını gösterir. Ana ibre her tam tur yaptığında küçük kadran 1 mm ilerler. Bu sayede toplam ölçüm değeri daha kolay ve daha net şekilde takip edilebilir.

5. Sıfırlama ve bezel ayarı

Komparatör, ölçüm yapılacak yüzeye temas ettirildikten sonra dıştaki döner çerçeve (bezel) çevrilerek ibre 0 noktasına hizalanır. Bu işlem, referans noktasının belirlenmesini sağlar ve ölçüm sırasında oluşan sapmaların daha net görülmesine yardımcı olur. Gerekirse bezel kilitleme vidası sıkılarak yapılan ayar sabitlenebilir.

Komparatörde ölçüm değeri nasıl okunur?

Örnek: Küçük kadran 2’yi, ana ibre ise 45’i gösteriyorsa toplam ölçüm değeri 2.45 mm’dir. Burada küçük kadran milimetre değerini, ana ibre ise 0.01 mm hassasiyetindeki alt ölçüm değerini gösterir.

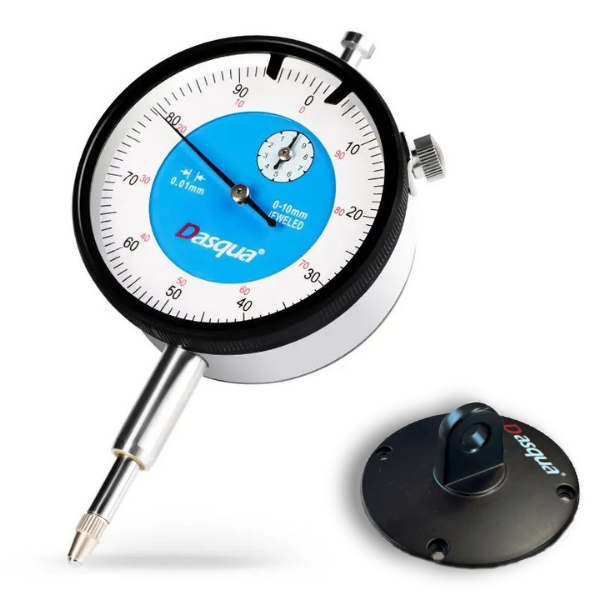

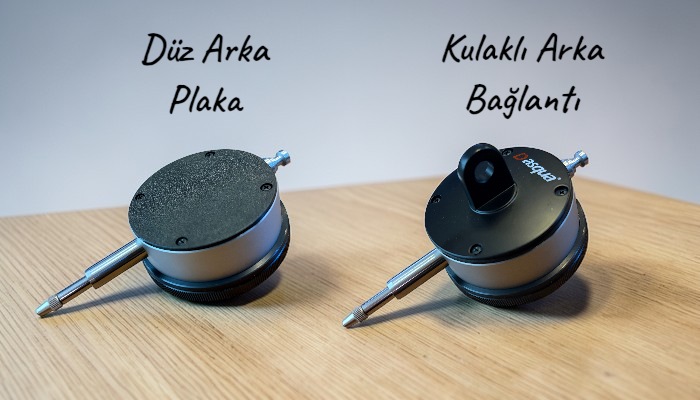

Komparatör ile birlikte verilen kulak aparatı sayesinde cihaz, komparatör standlarına veya manyetik tabanlara kolayca monte edilebilir. Düz arka plaka tasarımı ise farklı ölçüm aparatlarıyla esnek kullanım imkânı sunar.

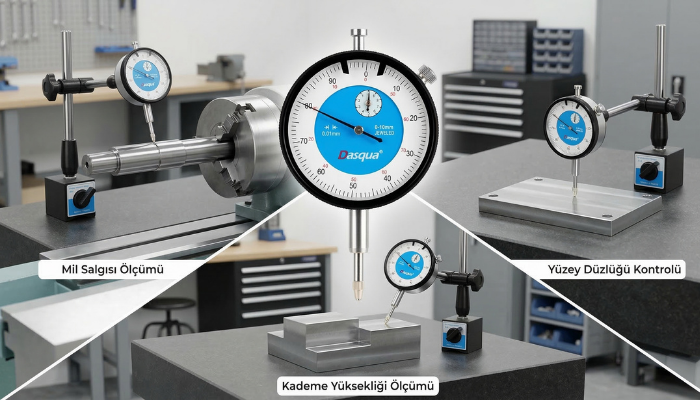

Dasqua 5111-1005 komparatör saati; yüzey düzlüğü kontrolü, mil salgısı ölçümü, kademe yüksekliği ölçümü ve makine ayar işlemleri gibi birçok ölçüm uygulamasında kullanılabilir. Komparatör saatleri ölçüm sırasında sabitlenebilmesi için manyetik komparatör standı ile birlikte kullanılmalıdır.. Stand ürün ile birlikte verilmez ve ayrı olarak temin edilmelidir.

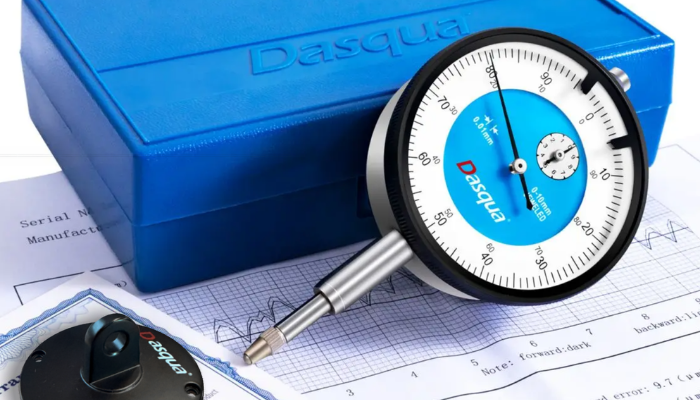

Ürün kutu içeriği; komparatör saati, kulak bağlantı aparatı, üretici test belgesi
