Testo 550S Dijital Manifold Seti 4000 Psi | 1/4 ve 5/16 Bağlantı | R410

Testo 550S Dijital Manifold Seti 4000 Psi | 1/4 ve 5/16 Bağlantı | R410

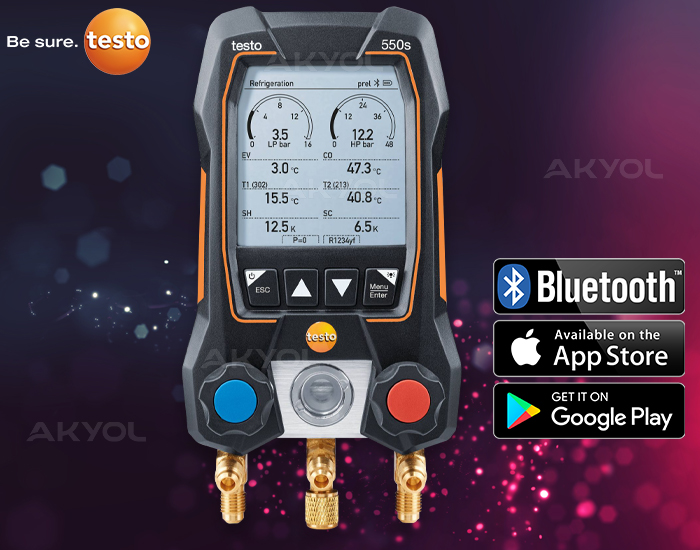

Testo 550S dijital manifold seti; klima, soğutma ve ısı pompası sistemlerinde devreye alma, bakım, onarım ve kontrol işlemleri için kullanılan Bluetooth özellikli profesyonel bir ölçüm cihazıdır. Düşük ve yüksek basınç hatlarının kontrolünü kolaylaştıran yapısı, servis çalışmalarında pratik kullanım sunar. R410A uygulamalarına uygun sette, 1/4 ve 5/16 bağlantı ölçülerine sahip 4000 Psi hortum seti de yer almaktadır.


TESTO 550S DİJİTAL MANİFOLD SETİ ÖZELLİKLERİ
- Testo 550S dijital manifold seti; klima, soğutma sistemleri ve ısı pompalarında gerçekleştirilen devreye alma, bakım, servis, kontrol ve ölçüm işlemlerinde çok yönlü kullanım sunar.
- Cihazda bulunan ölçüm modları sayesinde AC + Soğutma, Tahliye, Sızdırmazlık Testi, Hedef Aşırı Kızdırma, Kompresör Testi (DLT) ve Delta T gibi farklı uygulamalar tek cihaz üzerinden gerçekleştirilebilir.
- Set içerisinde yüksek basınçlı soğutma uygulamalarına uygun Wipcool MRH-1 manifold hortum seti yer almaktadır.
- Wipcool MRH-1 hortumları 800 psi maksimum çalışma basıncına ve 4000 psi patlama basıncına dayanacak şekilde tasarlanmıştır. Bu yapı, yüksek basınçlı soğutucu akışkanlarla yapılan servis çalışmalarında güvenli kullanım sağlar.
- MRH-1 hortum seti; kırmızı, mavi ve sarı olmak üzere toplam 3 farklı renkte hortumdan oluşur.
- Set içerisindeki her hortum 150 cm uzunluğundadır. Farklı bağlantı ölçüleri sayesinde manifold ile klima veya soğutma sistemi arasında kolay ve pratik bağlantı kurulabilir.
- Yüksek çalışma basıncına sahip R410A soğutucu akışkan kullanılan klima ve soğutma sistemlerinde hortumların basınç dayanımı önemli bir kriterdir. Wipcool MRH-1 seti, 800 psi çalışma ve 4000 psi patlama basınç değerleriyle R410A servis uygulamalarında kullanıma uygun bir yapı sunar.
- Kırmızı ve mavi hortumlarda 1/4" ve 5/16" bağlantı uçları bulunurken sarı hortum 1/4" - 1/4" bağlantı yapısına sahiptir. Böylece farklı HVAC servis bağlantılarına uyum sağlanabilir.
- Wipcool MRH-1 manifold hortum seti; ısıtma, havalandırma, klima ve soğutma sistemlerinde karşılaşılabilecek zorlu saha koşulları dikkate alınarak geliştirilmiştir. Dayanıklı hortum yapısı, yüksek basınçlı soğutucu akışkan transferinde güvenilir kullanım sağlar.
- Testo 550S'nin önemli özelliklerinden biri, uyumlu Testo akıllı probların sisteme bağlanabilmesi ve farklı ölçüm modüllerinin tek cihaz ve Testo Smart App üzerinden takip edilebilmesidir.
- Cihaz, sıcaklık değişimlerini dikkate alan sıcaklık kompanzasyonlu sızdırmazlık testi gerçekleştirebilme özelliğine sahiptir.
- Testo 550S dijital manifold, ölçülen basınç değerlerinin hem nümerik olarak hem de grafik bar gösterimiyle takip edilmesini sağlar.

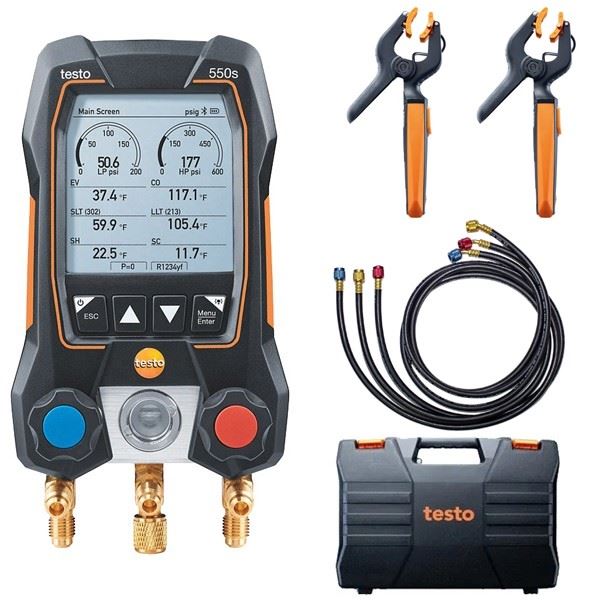

- Set içerisinde 2 adet Testo 115i kıskaç tipi sıcaklık probu ile birlikte 4000 psi patlama basıncına dayanıklı manifold hortum seti bulunmaktadır.
- Testo 115i akıllı sıcaklık probları; emme hattı sıcaklığı, basma hattı sıcaklığı ve sıcaklık farkı gibi değerlerin kontrol edilmesinde kullanılabilir.
- AC + Soğutma modunda cihaz hafızasında kayıtlı yaklaşık 90 farklı soğutucu akışkan bilgisi arasından çalışma yapılacak gaz seçilebilir. Böylece ilgili soğutucu akışkana göre gerekli hesaplamalar doğrudan cihaz üzerinden gerçekleştirilebilir.
- Testo Smart App üzerinden sunulan güncellemeler sayesinde cihazın desteklediği soğutucu akışkan bilgileri güncel tutulabilir.
- İhtiyaca bağlı olarak Testo 552i, Testo 605i, Testo 905i ve uyumlu Mini-DIN bağlantılı sıcaklık probları sisteme eklenerek ölçüm imkânları genişletilebilir.
- 2 yollu valf bloğuna sahip Testo 550S 0564 5502 dijital manifold ile soğutma sistemlerindeki alçak ve yüksek basınç hatları kolay şekilde kontrol edilebilir.
- Cihaz üzerindeki mavi vana aktüatörü alçak basınç hattını, kırmızı vana aktüatörü ise yüksek basınç hattını temsil eder.
- Testo 550S üzerinden basınç ve sıcaklıkla ilgili ölçüm değerleri görüntülenebilir ve ilgili ayarlar kullanım ihtiyacına göre düzenlenebilir.
- Bluetooth bağlantısı sayesinde Testo 550S dijital manifold akıllı telefon veya tablete bağlanabilir. Ölçüm değerleri Testo Smart App üzerinden canlı olarak görüntülenebilir ve kayıt altına alınabilir.
- Kaydedilen ölçüm raporları PDF veya CSV formatında oluşturularak gerektiğinde e-posta yoluyla paylaşılabilir.
- Testo 550S'nin mobil cihazlarla kullanılabilmesi için uyumlu işletim sistemi ve Bluetooth desteği gereklidir. Uygun sistemlerde cihaz, Testo Smart App üzerinden telefon veya tablet ile birlikte kullanılabilir.
- Testo 550S 0564 5502 dijital manifold, aşırı kızdırma ve alt soğutma değerlerini eş zamanlı olarak hesaplayarak servis sırasında manuel hesaplama ihtiyacını azaltır.
- Cihazda Auto Tfac olarak adlandırılan otomatik sıcaklık telafi faktörü özelliği bulunmaktadır.
- Sıcaklık telafi özelliği, yüzey sıcaklığı ölçümlerinde oluşabilecek sapmaların azaltılması amacıyla yüzey kompanzasyon faktörünün ayarlanmasına imkân tanır.
- Basınç ölçümü tamamlandıktan sonra ekranda artık basınç değeri kalması durumunda vana aktüatörleri kullanılarak sistem basıncı boşaltılabilir veya ilgili sıfırlama işlemi cihaz üzerinden gerçekleştirilebilir.
- Aydınlatmalı LCD ekranı sayesinde Testo 550S dijital manifold, düşük ışıklı servis alanlarında ve karanlık çalışma ortamlarında ölçüm değerlerinin rahat şekilde okunmasına yardımcı olur.
- Ekran aydınlatma süresi cihaz ayarlarından 10, 30 veya 60 saniye olarak belirlenebilir; ihtiyaç halinde ekran aydınlatması sürekli açık konumda da kullanılabilir.
- Testo 550S'nin ayarlar menüsünden ölçüm birimleri, ekran parlaklığı, otomatik kapanma ve diğer cihaz seçenekleri kullanım tercihine göre değiştirilebilir.



Testo 550S Dijital Manifold Seti ile birlikte kullanabileceğiniz Testo Smart mobil uygulamasını akıllı telefonunuza veya tabletinize indirerek ölçüm ve servis işlemlerini daha pratik şekilde yönetebilirsiniz.

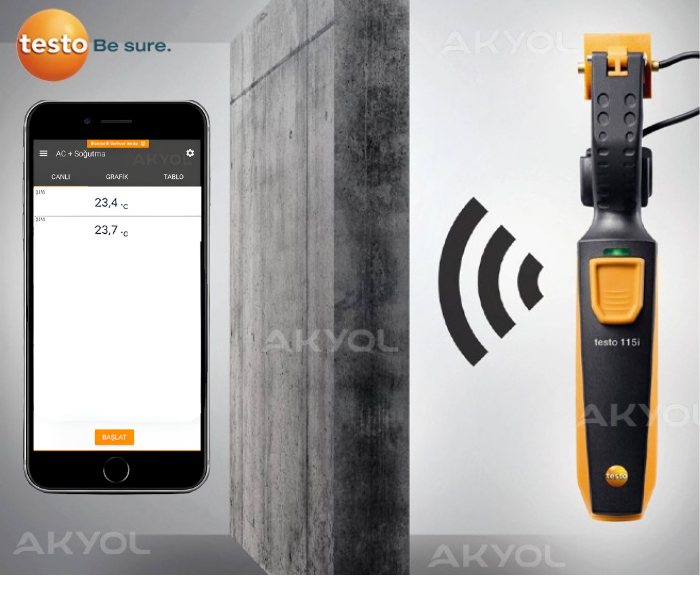

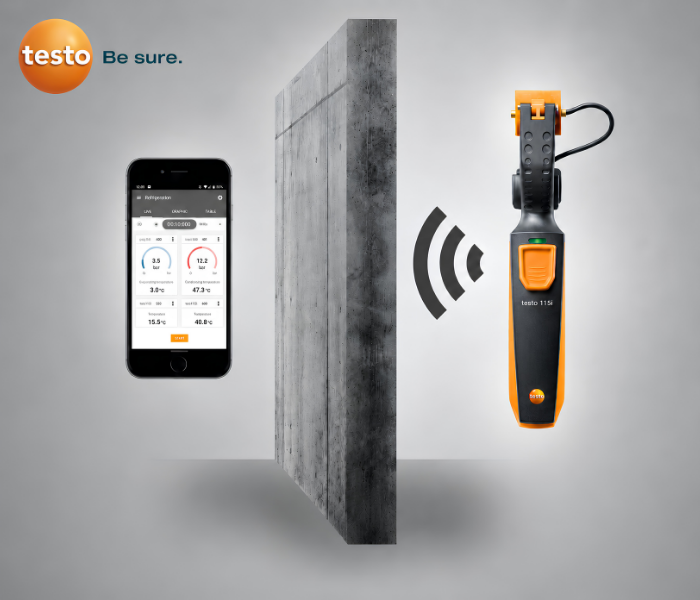

- Uzaktan ölçüm takibi: Testo 550S dijital manifold üzerinden alınan ölçüm değerleri, Bluetooth bağlantısı sayesinde telefon veya tablet üzerinden uzaktan izlenebilir. Bağlantıyı engelleyen fiziksel bir unsur bulunmadığında açık alanda yaklaşık 20 metreye kadar iletişim mesafesi sağlanabilir.
- Grafik ve nümerik veri görüntüleme: Basınç, sıcaklık ve diğer ölçüm sonuçları Testo Smart App üzerinden hem sayısal değerler hem de grafik görünüm şeklinde takip edilebilir.
- Ölçüm kayıtları ve raporlama: Yapılan ölçümler mobil uygulama üzerinden kaydedilebilir ve hazırlanan raporlar PDF veya CSV formatında oluşturularak e-posta yoluyla paylaşılabilir. Ölçüm yapılan alana ait fotoğraflar da raporlara eklenerek daha detaylı servis dokümantasyonu hazırlanabilir.
- Soğutucu akışkan bilgilerinin güncellenmesi: Testo Smart mobil uygulaması üzerinden cihazdaki soğutucu akışkan verileri güncellenebilir. Böylece R410A dahil desteklenen soğutucu akışkanlarla yapılan servis işlemlerinde güncel bilgilerden yararlanılabilir.
- Android ve iOS desteği: Testo Smart App, uyumlu Android ve iOS cihazlarda kullanılabilir. Uygulama kurulduktan sonra Testo 550S dijital manifold ile telefon veya tablet arasındaki bağlantı Bluetooth üzerinden gerçekleştirilir.

- Hassas basınç ölçümü: Testo 550S dijital manifold üzerinde bulunan 2 adet sıcaklık kompanzasyonlu basınç sensörü, alçak ve yüksek basınç hatlarının hassas şekilde ölçülmesini sağlar. Buharlaşma ve yoğuşma sıcaklıkları cihaz tarafından otomatik olarak hesaplanır.
- Harici sıcaklık probları için çift giriş: Cihaz üzerinde yer alan iki sıcaklık probu girişi sayesinde aşırı kızdırma ve alt soğutma değerleri eş zamanlı olarak hesaplanabilir.

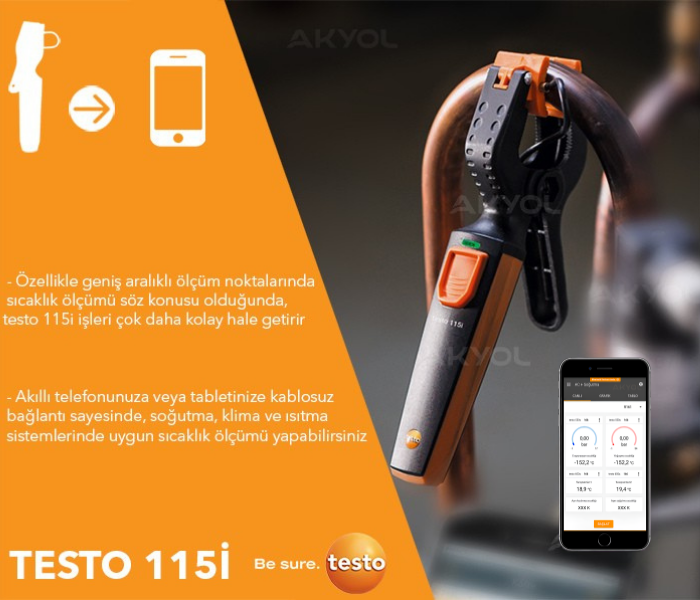

- 2 adet Testo 115i sıcaklık probu: Set içerisinde bulunan iki adet Testo 115i akıllı kıskaçlı sıcaklık probu, boru ve benzeri yüzeylere doğrudan bağlanarak yüzey sıcaklığının pratik ve güvenilir şekilde ölçülmesine yardımcı olur.
- Otomatik ısı pompası modu: Isıtma ve soğutma uygulamaları arasında geçiş yapılırken hortum bağlantılarının değiştirilmesine gerek kalmadan çalışma yönü cihaz üzerinden ayarlanabilir. Bu özellik, özellikle klima ve ısı pompası servislerinde işlemleri kolaylaştırır.
- Geniş soğutucu akışkan desteği: Testo 550S hafızasında 90 adet soğutucu akışkan bilgisi saklanabilir. R410A dahil desteklenen soğutucu akışkanlar arasından seçim yapılabilir ve güncel akışkan bilgileri Testo Smart App üzerinden cihaza aktarılabilir.
- Gelişmiş ölçüm fonksiyonları: Fark sıcaklık ölçümü ve sıcaklık kompanzasyonlu sızdırmazlık testi gibi ek fonksiyonlar sayesinde klima, soğutma ve ısı pompası sistemlerinde daha kapsamlı servis ve kontrol işlemleri gerçekleştirilebilir



Apple İçin	Android İçin
Testo 550s ve ona bağlı diğer probların bağlandığı program

AKILLI PROBLARIN CİHAZA BAĞLANMASI ve UYGULAMADAN İZLENİLMESİ

-  İlk olarak Testo 550S dijital manifold cihazını açın ve temel cihaz kurulumunu tamamlayın.
- Cihaz menüsünden Bluetooth ve Gelişmiş Bluetooth seçeneklerini "ON" konumuna getirerek ayarları onaylayın.
- Set içerisinde bulunan 2 adet Testo 115i kıskaçlı sıcaklık probunu, üzerlerindeki açma düğmesine basılı tutarak çalıştırın.
- Testo 115i probların ön kısmındaki LED göstergenin sarı renkte yanıp sönmesi, probun bağlantı kurulabilecek bir cihaz aradığını gösterir.
- LED göstergenin yeşil renge dönmesiyle birlikte Testo 115i sıcaklık probları Testo 550S dijital manifolda bağlanmış olur.
- Testo 550S ekranının sağ üst bölümündeki Bluetooth simgesi üzerinden cihaza bağlı prob veya ölçüm cihazı sayısını takip edebilirsiniz.

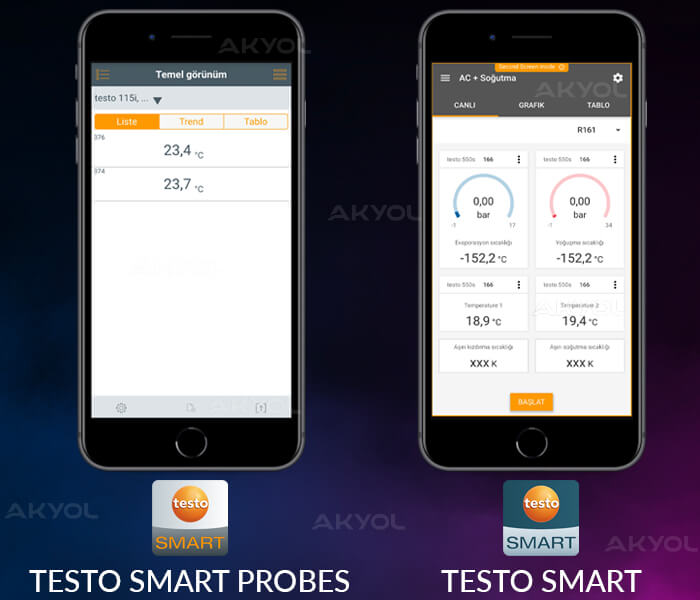

- Akıllı telefonunuza veya tabletinize Android cihazlar için Google Play Store, iOS cihazlar için App Store üzerinden "Testo Smart" uygulamasını indirip kurun.
- Testo Smart uygulaması açıldığında Testo 550S ve manifolda bağlı uyumlu akıllı problar uygulama tarafından otomatik olarak algılanarak ekranda görüntülenir.
- Testo 550S dijital manifold üzerinde seçilen ölçüm moduna göre Testo Smart uygulamasındaki görüntüleme ekranı da otomatik olarak ilgili ölçüm fonksiyonuna uyarlanır.
- Ölçüm sonuçları mobil uygulama üzerinden takip edilebilir, kaydedilebilir ve servis işlemleri için raporlanabilir. Böylece Testo 550S ile yapılan ölçümlerin dokümantasyonu telefon veya tablet üzerinden kolayca gerçekleştirilebilir.


TESTO 115İ'NİN TEK KULLANIMI

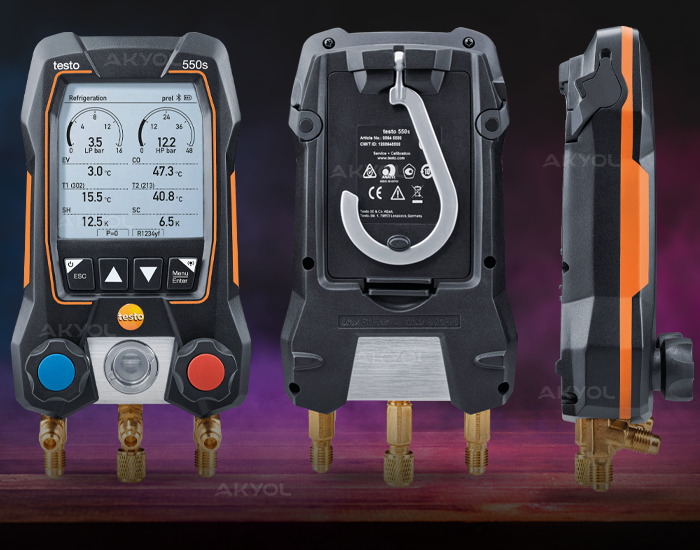

1 - NTC sıcaklık probu için mini-DIN prob soketi, soket kapaklı.
2 - LCD ekran
3 - Kontrol tuşları
4 - Soğutucu akışkan için denetim camı.
5 - 2 x vana aktüatörleri
6 - 3 x soğutucu hortumlar için kelepçe (bağlantı ayağı).
7 - 7/16" UNF bağlantısı , pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı soğutucu hortumları için yüksek basınç.
8 - 7/16" UNF bağlantısı , gaz alma gaz verme bölümü.
9 - 7/16" UNF bağlantısı , pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı soğutucu hortumları için alçak basınç.

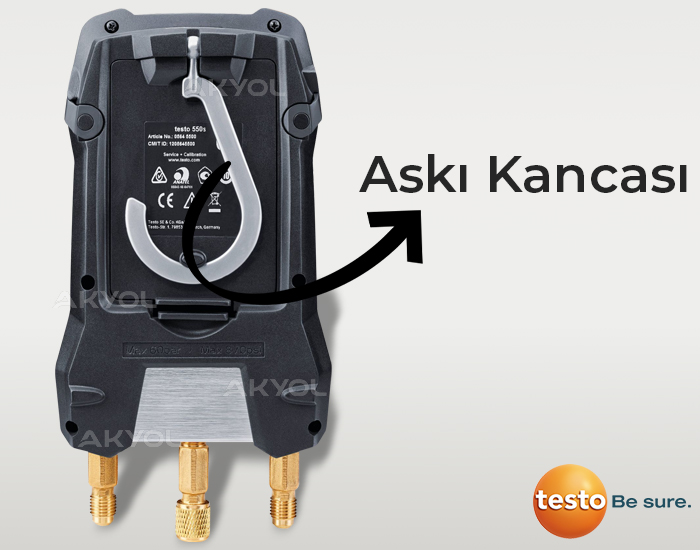

10 - Metal askı kancası
11 - Pil yuvası
