Testo 550S Dijital Manifold ve Hortum Seti 4000 Psi | Sadece 1/4 | R22

Testo 550S Dijital Manifold ve Hortum Seti 4000 Psi | Sadece 1/4 | R22

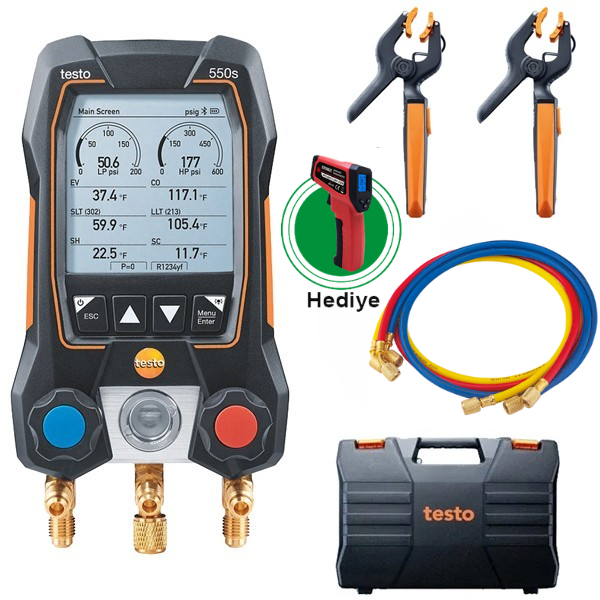

Testo 550S Dijital Manifold ve Hortum Seti; klima, soğutma ve ısı pompası sistemlerinin devreye alınması, bakım, onarım ve kontrol işlemlerinde kullanılmak üzere tasarlanmıştır. Bluetooth bağlantı özelliğine sahip 2 yollu valfli dijital manifold cihazı ile birlikte sunulan sette, yalnızca 1/4 bağlantı uçlarına sahip MRH-2 hortum seti bulunur.


Testo 550S Dijital Manifold ve Hortum Seti 4000 Psi Özellikleri

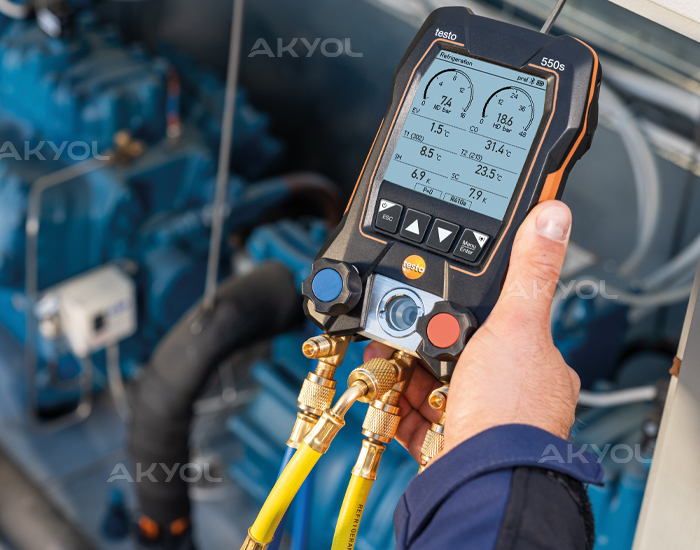

- Testo 550S dijital manifold; klima, soğutma sistemleri ve ısı pompalarında gerçekleştirilen bakım, devreye alma, kontrol ve servis işlemlerinde birden fazla ölçüm görevini tek cihaz üzerinden gerçekleştirmek için kullanılabilir.
- Cihaz içerisinde yer alan hazır ölçüm modları sayesinde AC + Soğutma, Tahliye, Sızdırmazlık Testi, Hedef Aşırı Kızdırma, Kompresör Testi (DLT) ve Delta T gibi işlemler kolaylıkla gerçekleştirilebilir.

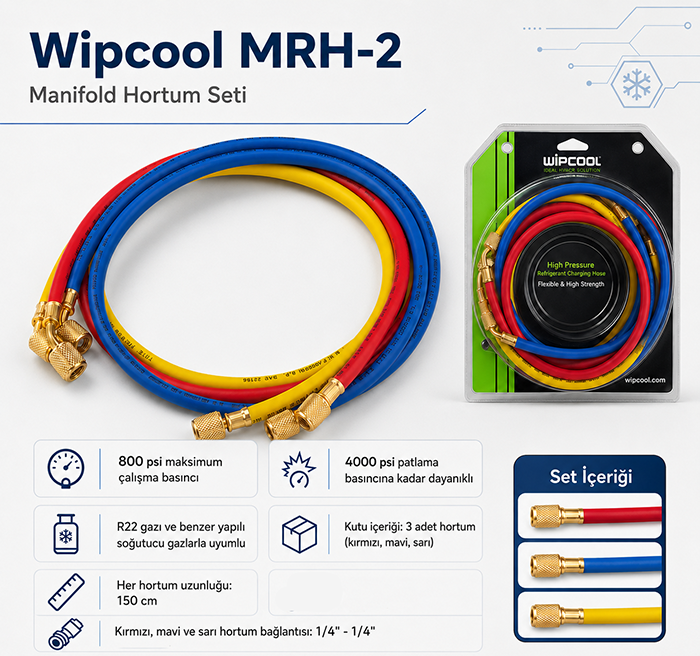

- Bu set içerisinde Testo 550S dijital manifold cihazıyla birlikte Wipcool MRH-2 hortum seti sunulmaktadır.
- Wipcool MRH-2 hortumlar 800 Psi maksimum çalışma basıncına ve 4000 Psi patlama basıncına sahiptir. Bu yapı, yüksek basınç altında gerçekleştirilen soğutma uygulamalarında güvenli kullanım sağlar.
- MRH-2 hortum takımı; kırmızı, mavi ve sarı olmak üzere toplam 3 adet hortumdan oluşmaktadır.
- Set içerisinde bulunan hortumların her biri 150 cm uzunluğundadır ve manifold ile soğutma sistemi arasında rahat bağlantı kurulmasına yardımcı olur.
- Bu sette bulunan kırmızı, mavi ve sarı hortumların her iki bağlantı ucu da 1/4" x 1/4" ölçüsündedir.
- Hortum seti özellikle R22 soğutucu akışkanı kullanılan klima ve soğutma sistemlerinde kullanıma uygun bağlantı yapısına sahiptir.
- R22; geçmiş yıllarda split klima, ticari soğutma ve endüstriyel soğutma sistemleri başta olmak üzere düşük ve orta sıcaklık uygulamalarında yaygın olarak kullanılan soğutucu akışkanlardan biridir.
- R407C, R134a, R404A ve R32 gibi farklı soğutucu akışkanlar da klima ve soğutma uygulamalarında kullanılmaktadır.Hortumların kullanımı sırasında sistemin bağlantı ölçüsü, çalışma basıncı ve gerekli adaptör uyumluluğu dikkate alınmalıdır.
- Testo 550S'nin öne çıkan özelliklerinden biri, uyumlu Testo akıllı probların sisteme dahil edilebilmesi ve farklı ölçüm verilerinin tek cihaz ile Testo Smart App üzerinden takip edilebilmesidir.
- Dijital manifoldun dikkat çeken diğer fonksiyonlarından biri, sıcaklık kompanzasyonlu sızdırmazlık testi gerçekleştirebilmesidir.
- Testo 550S ölçüm sonuçlarını hem sayısal değerler hem de grafik bar gösterimi üzerinden takip etmeye imkân tanır.

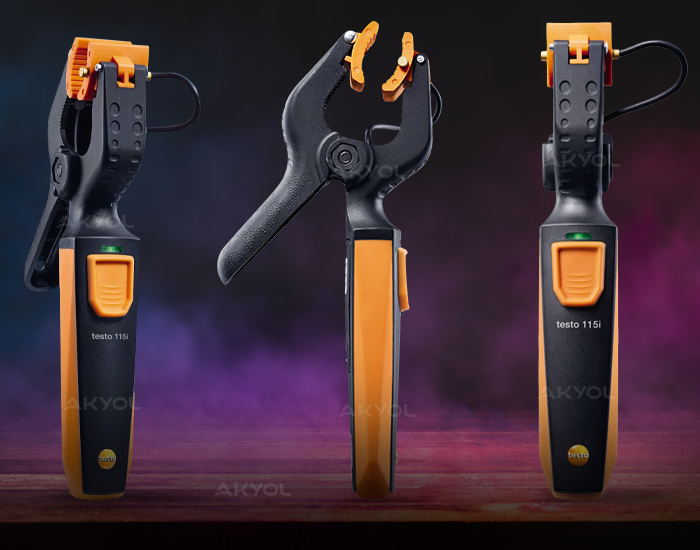

- Testo 115i kıskaçlı sıcaklık probları kullanılarak fark sıcaklığı, emme hattı sıcaklığı ve basma hattı sıcaklığı gibi değerler kontrol edilebilir.
- AC + Soğutma ölçüm modunda cihazın hafızasında bulunan yaklaşık 90 soğutucu akışkan profili arasından kullanılan akışkan seçilebilir. Böylece ölçüm ve hesaplamalar seçilen soğutucu akışkana göre gerçekleştirilebilir.
- Testo Smart App üzerinden sunulan güncellemeler sayesinde cihazın desteklediği soğutucu akışkan bilgileri güncel tutulabilir.
- Opsiyonel olarak temin edilebilen Testo 552i, 605i, 905i ve uyumlu Mini-DIN bağlantılı sıcaklık probları ölçüm sistemine dahil edilebilir.

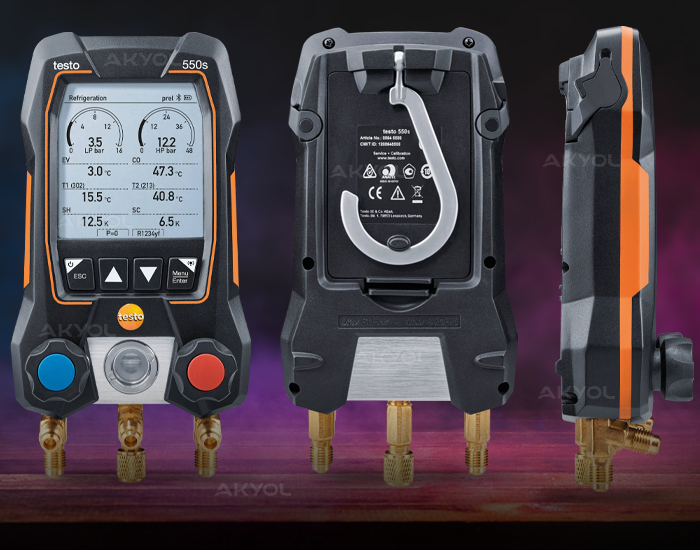

- 0564 5502 ürün koduna sahip Testo 550S, 2 yollu valf bloğu sayesinde sistemin alçak ve yüksek basınç taraflarının kontrollü şekilde izlenmesine yardımcı olur.
- Cihaz üzerindeki mavi vana aktüatörü alçak basınç tarafını, kırmızı vana aktüatörü ise yüksek basınç tarafını temsil eder.
- Testo 550S üzerinde basınç ve sıcaklıkla ilgili ölçüm değerleri görüntülenebilir ve ilgili ölçüm ayarları ihtiyaca göre düzenlenebilir.

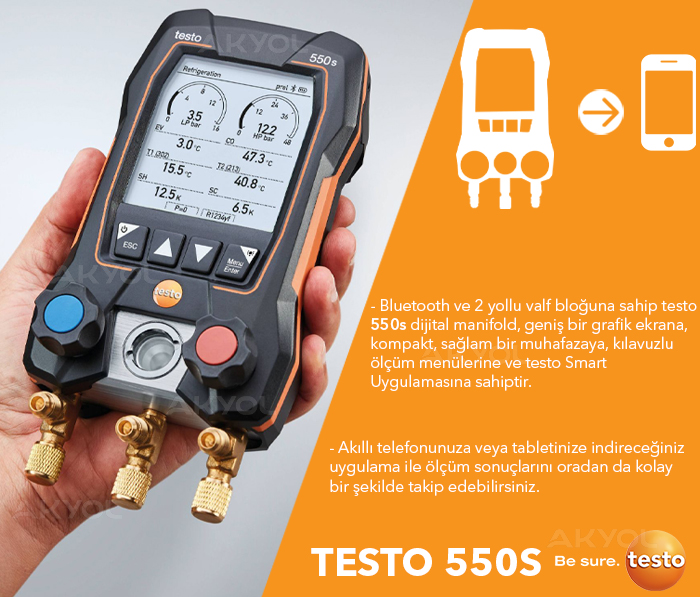

- Bluetooth bağlantısı sayesinde dijital manifold telefon veya tablet ile eşleştirilebilir; ölçüm sonuçları Testo Smart App üzerinden canlı olarak görüntülenebilir ve kayıt altına alınabilir.
- Kaydedilen ölçüm verileri PDF veya CSV formatında raporlanabilir ve gerektiğinde doğrudan e-posta yoluyla paylaşılabilir.
- Mobil kullanım için cihazın bağlanacağı telefon veya tablette uyumlu işletim sistemi ve Bluetooth sürümünün bulunması gerekir. Uygulama desteği kullanılan güncel Testo Smart App sürümüne göre kontrol edilmelidir.
- Testo 550S, aşırı kızdırma ve alt soğutma değerlerini eş zamanlı olarak hesaplayabilir. Böylece bu değerlerin manuel hesaplanması sırasında oluşabilecek hataların azaltılmasına yardımcı olur.
- Cihazda Auto Tfac (otomatik sıcaklık telafi faktörü) fonksiyonu bulunmaktadır.
- Auto Tfac fonksiyonu, yüzey sıcaklığı ölçümlerinde ölçüm noktasından kaynaklanabilecek sapmaları azaltmak amacıyla yüzey kompanzasyon faktörünün kullanılmasına imkân sağlar.
- Basınç ölçümü tamamlandıktan sonra ekranda kalan basınç değerlerinin sıfırlanması gerektiğinde vana aktüatörleri açılıp kapatılabilir veya cihazdaki yukarı ok tuşuna basılı tutularak sıfırlama işlemi gerçekleştirilebilir.
- Aydınlatmalı LCD ekran sayesinde Testo 550S, düşük ışıklı ve karanlık çalışma ortamlarında ölçüm değerlerinin rahat biçimde okunmasını sağlar.
- Ekran aydınlatma süresi cihaz ayarlarından 10 saniye, 30 saniye, 60 saniye veya sürekli açık olacak şekilde belirlenebilir.
- Ayarlar menüsü üzerinden ölçüm birimleri, ekran parlaklığı, otomatik kapanma ve cihazın diğer kullanıcı ayarları ihtiyaca göre değiştirilebilir.

- Ölçümleri uzaktan takip etme: Testo 550S ile yapılan ölçümleri akıllı telefon veya tablet üzerinden izleyebilirsiniz. Böylece sürekli manifoldun yanında bulunmanız gerekmez. Uygun açık alan koşullarında bağlantı mesafesi 20 metreye kadar ulaşabilir.

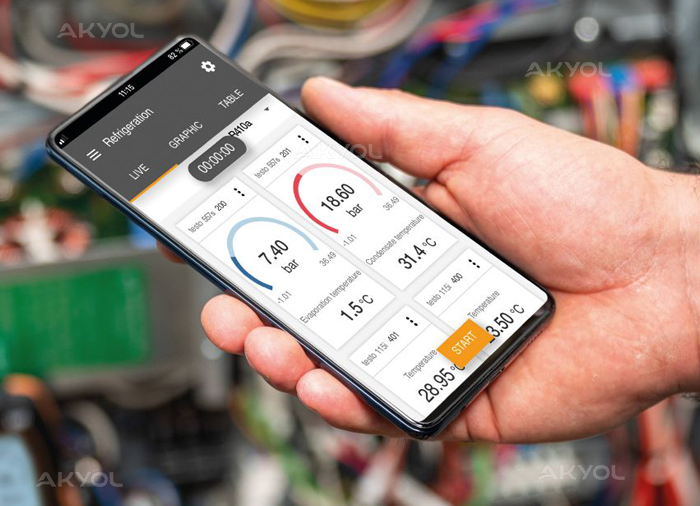

- Ölçüm verilerini mobil cihazda görüntüleme: Ölçüm sonuçlarını akıllı telefon veya tablet ekranında grafik ya da sayısal formatta görüntüleyebilirsiniz.
- Pratik dokümantasyon özellikleri: Mobil uygulama üzerinden ölçüm sonuçlarını kaydedebilir, hazırlanan raporları PDF veya CSV formatında e-posta ile paylaşabilirsiniz. Ölçüm yapılan alanın telefon veya tablet ile çekilen fotoğrafını da rapora ekleyebilirsiniz.
- Soğutucu akışkan güncellemesi: Testo Smart mobil uygulaması üzerinden cihazın soğutucu akışkan bilgilerini kolayca güncelleyebilirsiniz.
- Mobil uygulama hem Android hem de iOS işletim sistemlerinde kullanılabilir. Uygulama kurulduktan sonra Testo 550S dijital manifold ile telefon veya tablet arasındaki bağlantı Bluetooth üzerinden sağlanır.


- Hızlı ve hassas ölçüm sonuçları: Testo 550S üzerinde bulunan 2 adet sıcaklık kompanzasyonlu basınç sensörü sayesinde alçak ve yüksek basınç değerleri hassas biçimde ölçülür; buharlaşma ve yoğuşma sıcaklıkları otomatik olarak belirlenir.
- Takılabilir sıcaklık probları için 2 adet giriş: Bu girişler sayesinde aşırı kızdırma ve aşırı soğutma değerleri eş zamanlı olarak hesaplanabilir.

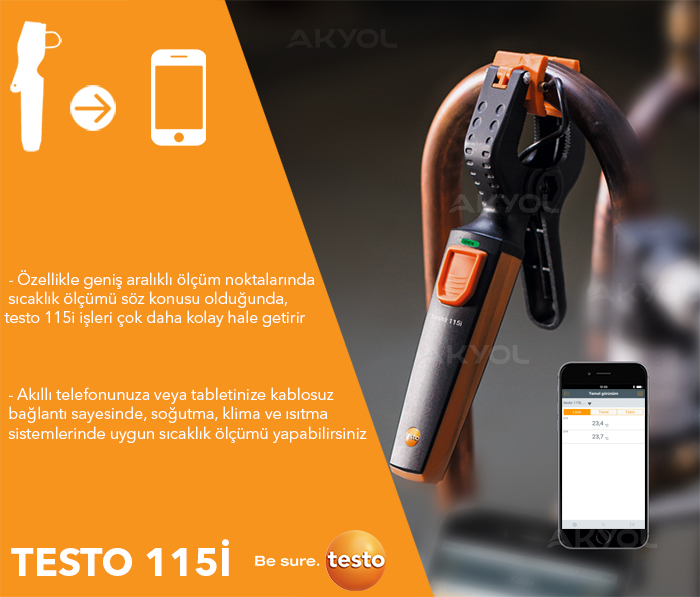

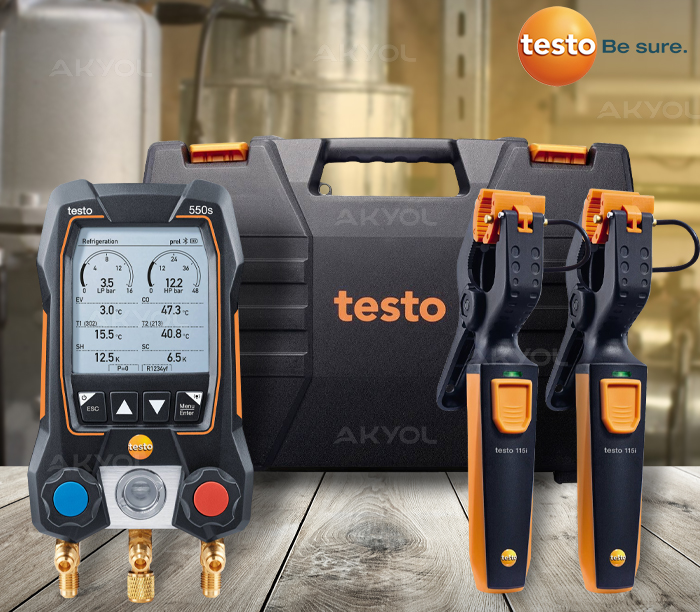

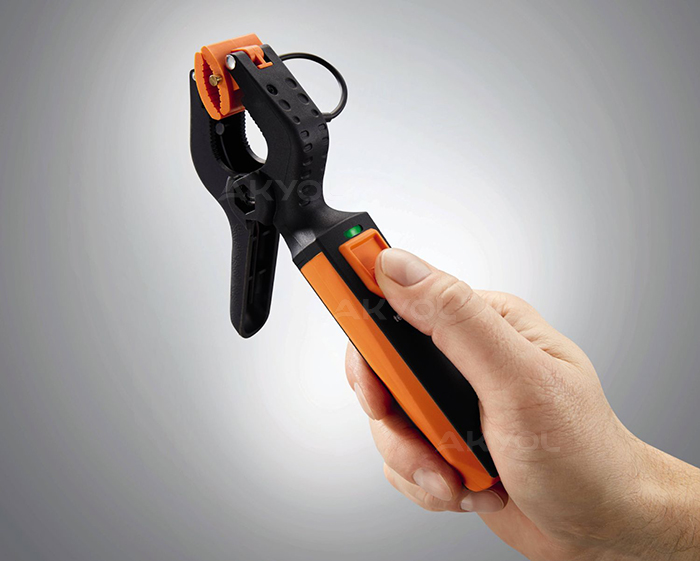

- Set içerisinde 2 adet Testo 115i akıllı sıcaklık probu: Kablo, boru ve benzeri yüzeylere doğrudan tutturulabilen Testo 115i problar, yüzey sıcaklığı ölçümlerinin güvenilir şekilde gerçekleştirilmesini sağlar.
- Soğutucu hortumlarının değiştirilmesine gerek kalmaz: Otomatik ısı pompası modu sayesinde hortum bağlantılarının yerini değiştirmeden çalışma yapılabilir.
- 90 soğutucu akışkan bilgisi saklanabilir: Önemli soğutucu akışkan bilgileri tek cihaz içerisinde depolanabilir ve mobil uygulama üzerinden güncellenebilir.
- Bunlara ek olarak cihaz; fark sıcaklığının görüntülenmesi ve sıcaklık kompanzasyonlu sızdırmazlık testi gibi fonksiyonlara da sahiptir.


Apple İçin	Android İçin
Testo 115i ve diğer akıllı probların bağlandığı program
Testo 550s ve ona bağlı diğer probların bağlandığı program

AKILLI PROBLARIN CİHAZA BAĞLANMASI ve UYGULAMADAN İZLENİLMESİ

- İlk olarak Testo 550S dijital manifold cihazını açın ve temel kurulum işlemlerini tamamlayın.
- Cihaz menüsünden Bluetooth ve Gelişmiş Bluetooth seçeneklerini “ON” konumuna getirin ve ardından tamamlandı seçeneğini onaylayın.
- Set içerisinde bulunan 2 adet Testo 115i sıcaklık probunu, üzerlerindeki düğmeye basılı tutarak çalıştırın.
- Kıskaçlı sıcaklık problarının ön bölümündeki LED ışıklar sarı renkte yanıp sönmeye başladığında, probların bağlantı kurulacak cihazı aradığı anlaşılır.
- LED ışıklar yeşil renge döndüğünde Testo 115i problar Testo 550S dijital manifold cihazına bağlanmış olur.
- Cihazın sağ üst bölümünde bulunan Bluetooth simgesi üzerinden kaç adet probun bağlı olduğunu görebilirsiniz.
- Telefonunuza veya tabletinize Android için Play Store, iOS için App Store üzerinden Testo Smart uygulamasını indirip kurun.
- Uygulamayı açtığınızda Testo 550S dijital manifold ve cihaza bağlı diğer problar uygulama üzerinde otomatik olarak görüntülenir.
- Testo 550S üzerinde seçilen ölçüm moduna bağlı olarak mobil uygulamadaki ekran da otomatik biçimde değişir.
- Ölçüm verilerinin kaydedilmesi ve raporlanması gibi işlemler mobil cihaz üzerinden gerçekleştirilebilir.



TESTO 115İ'NİN TEK KULLANIMI

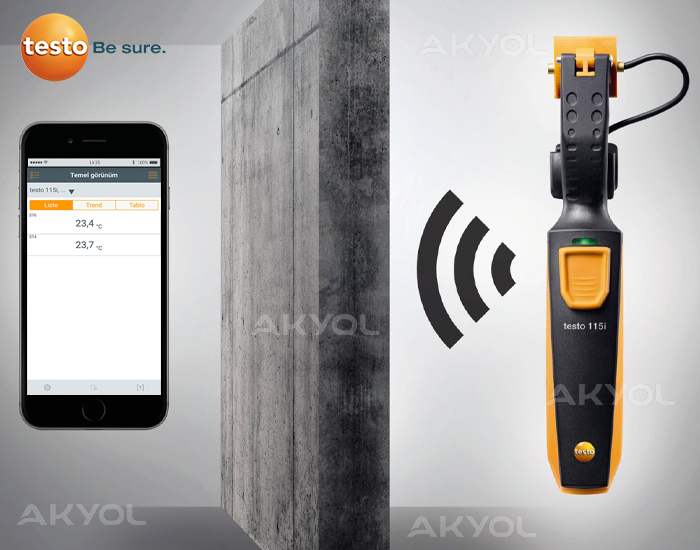

Testo 115i kıskaçlı sıcaklık probunu, Testo 550S dijital manifold cihazına bağlamadan bağımsız olarak da kullanabilirsiniz. Bunun için:

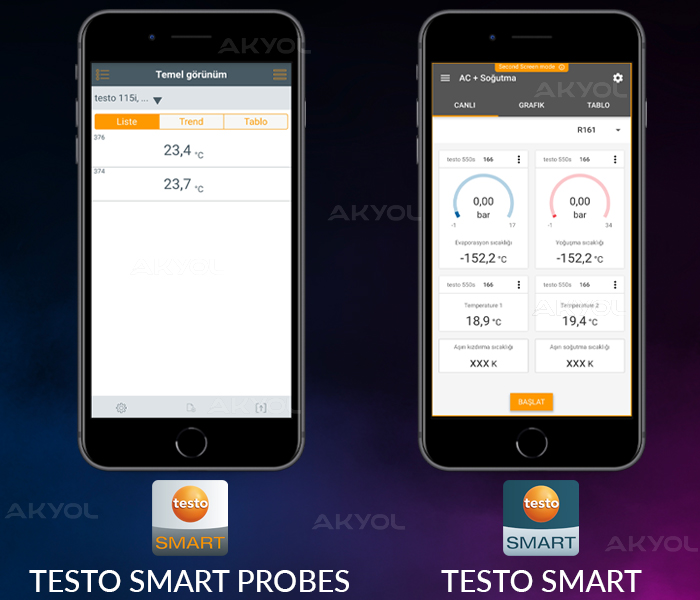

Telefonunuza Testo Smart Probes uygulamasını indirip kurun ve uygulamayı açın.
Testo 115i probunun üzerindeki düğmeye basarak cihazı çalıştırın. Bu işlem sırasında Testo 550S cihazının kapalı olduğundan emin olun.
Uygulamanın temel görünüm ekranından Testo 115i probunun bağlantı durumunu görebilirsiniz.
Bağlanan probun seri numarasının son 3 hanesi uygulama ekranında görüntülenir. Böylece kullanılan probları birbirinden kolayca ayırt edebilir ve takip edebilirsiniz.

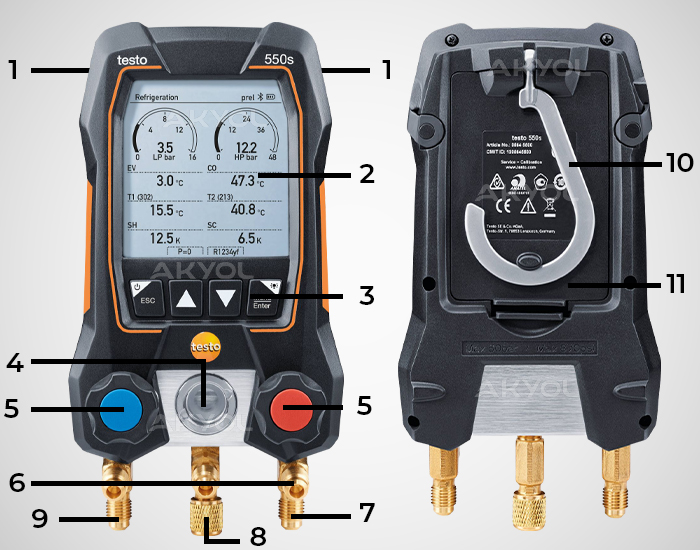

1 - NTC sıcaklık probu için mini-DIN prob soketi, soket kapaklı.
2 - LCD ekran
3 - Kontrol tuşları
4 - Soğutucu akışkan için denetim camı.
5 - 2 x vana aktüatörleri
6 - 3 x soğutucu hortumlar için kelepçe (bağlantı ayağı).
7 - 7/16" UNF bağlantısı , pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı soğutucu hortumları için yüksek basınç.
8 - 7/16" UNF bağlantısı , gaz alma gaz verme bölümü.
9 - 7/16" UNF bağlantısı , pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı soğutucu hortumları için alçak basınç.

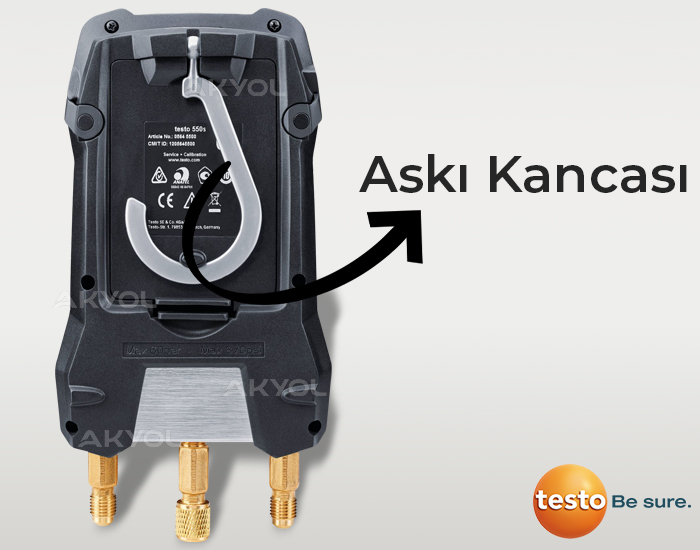

10 - Metal askı kancası
11 - Pil yuvası


..: TESTO' YU TANIYALIM :..

ISO 9001 test sertifikasına sahip olup tüm ürünler CE belgelidir.


Testo firması; 1957 yılında Almanya' da kurulmuş olup uluslararası satış ağına sahip büyük bir firmadır.

Üretimini yaptıkları cihazların kapsamı ölçüm cihazları olarak adlandırılabilmektedir.

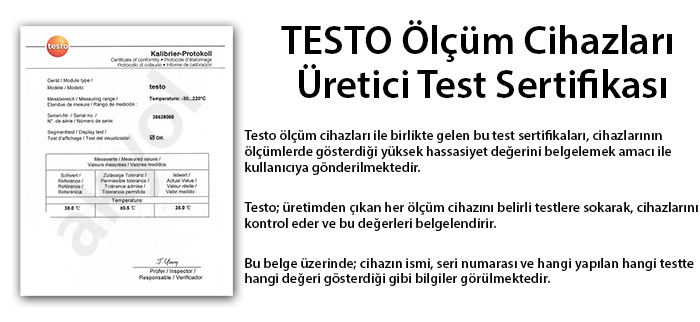

Çok kaliteli ürünler üretmektedirler. Bir çok ürünün kutusu içerisinde üretici test sertifikası bulunmaktadır.
