KC-05 Konik Uçlu Delik Çap Ölçer | 0.1 - 5 mm

KC-05 Konik Uçlu Delik Çap Ölçer | 0.1 - 5 mm

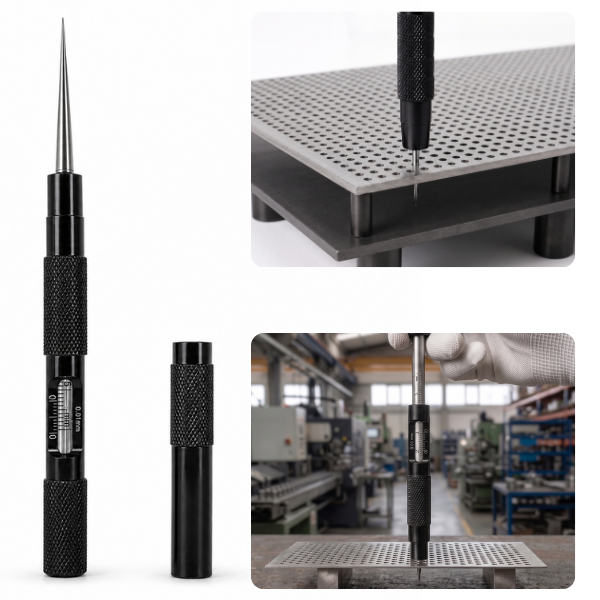

KC-05 konik uçlu delik çap ölçer, 0.1 - 5 mm aralığındaki küçük deliklerin iç çapını mekanik olarak kontrol etmek için kullanılan hassas bir ölçüm aparatıdır. Konik ölçüm ucu delik içine yerleştirildikten sonra ana skala ve verniyer skala birlikte okunarak çap değeri 0.01 mm hassasiyetle belirlenebilir. Atölye çalışmaları, küçük parça ölçümleri, kalite kontrol ve hassas mekanik uygulamalarda pratik kullanım sağlar.

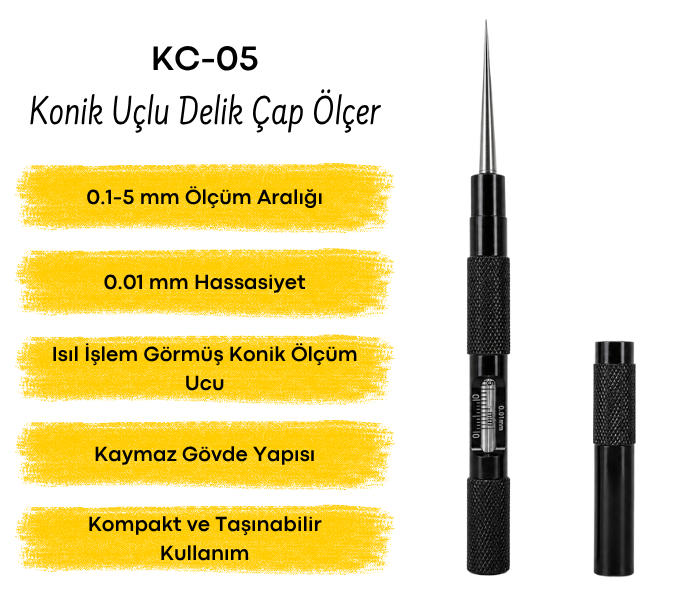

KC-05 Konik Uçlu Delik Çap Ölçer Özellikleri

- KC-05 konik uçlu delik çap ölçer, küçük deliklerde iç çap kontrolü yapmak için kullanılan mekanik bir ölçüm aparatıdır.

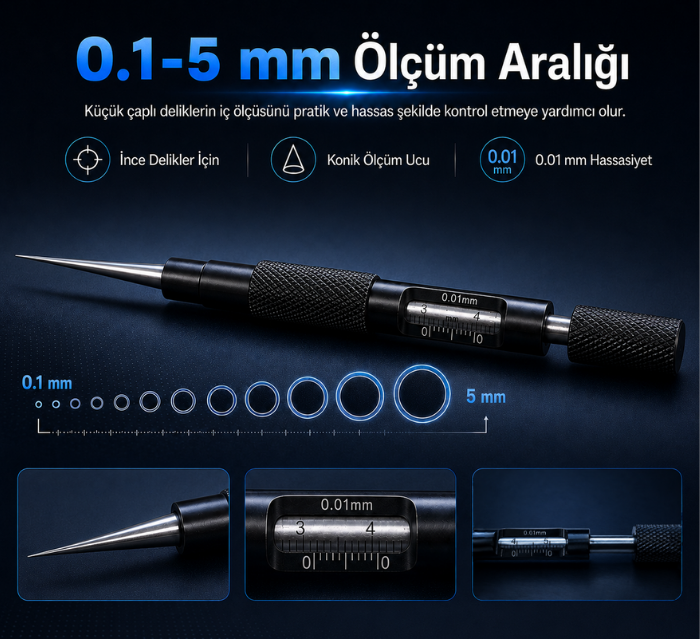

- 0.1-5 mm ölçüm aralığı ile ince, dar ve küçük çaplı deliklerin kontrol edilmesine yardımcı olur.
- 0.01 mm okuma hassasiyeti sayesinde küçük çap farkları daha ayrıntılı şekilde değerlendirilebilir.
- Kumpas çenesiyle erişilmesi veya ölçülmesi zor olan küçük deliklerde pratik bir alternatif ölçüm çözümü sunar.
- Ana skala ve verniyer skala sistemi, ölçüm değerinin mekanik olarak okunmasını sağlar.
- Pil, dijital ekran veya elektronik devre gerektirmeyen yapısıyla doğrudan kullanıma uygundur.

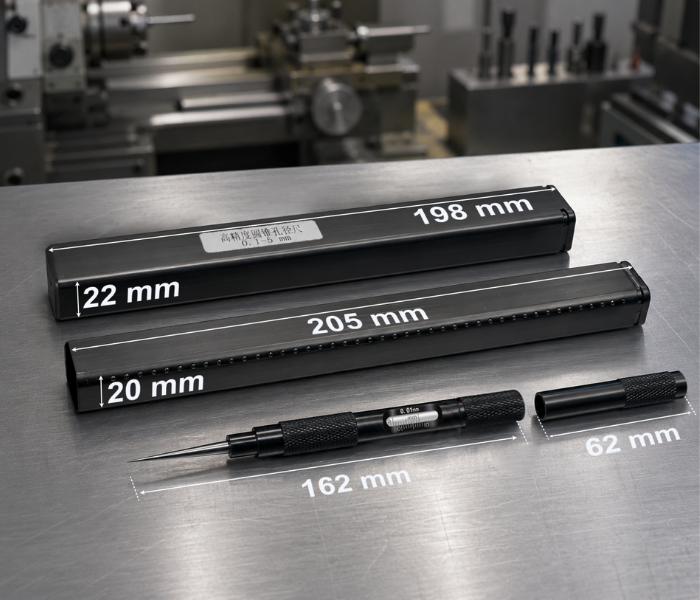

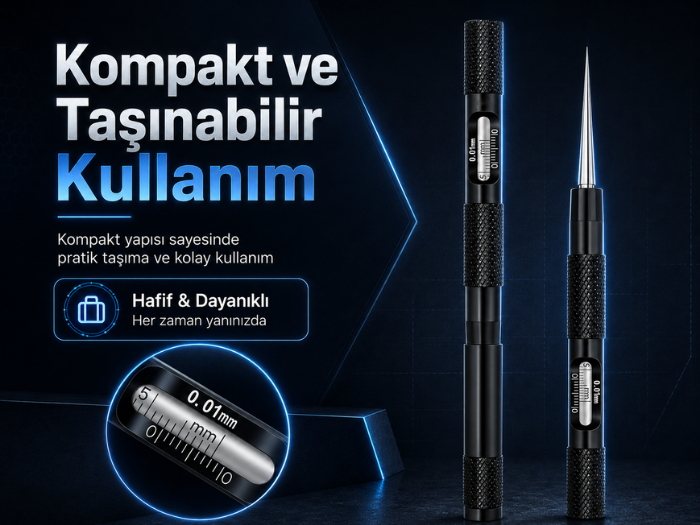

- Kompakt ölçü yapısı sayesinde atölye, teknik servis, üretim hattı ve kalite kontrol alanlarında kolayca kullanılabilir.
- Hassas imalat, kalıp kontrolü, modelleme, bakım-onarım ve küçük parça ölçümlerinde kullanıma uygundur.
- Hassas konik uç yapısı nedeniyle cihaz darbe, düşme ve yanal zorlamalara karşı dikkatli kullanılmalıdır.
- Ölçüm tamamlandıktan sonra konik ucun korunması için koruma kapağının takılması önerilir.

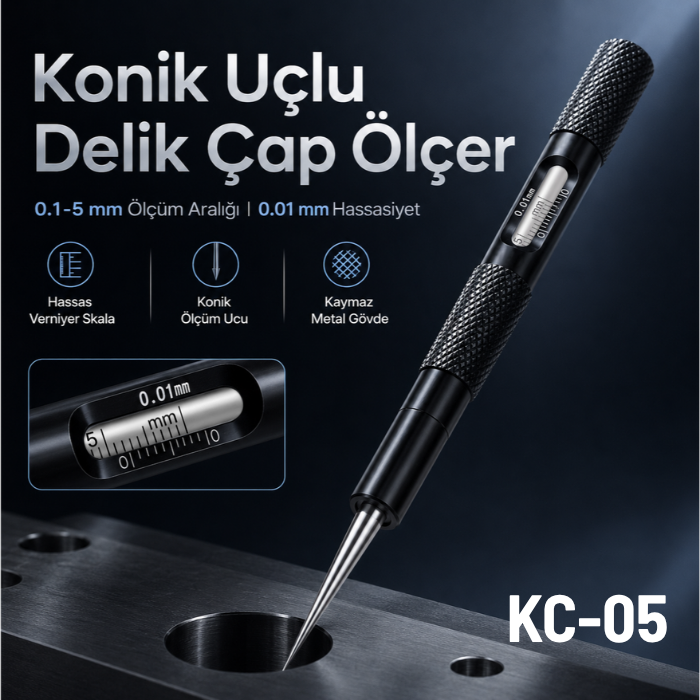

KC-05, 0.1 - 5 mm aralığındaki dar ve küçük çaplı deliklerin çap kontrolünde kullanılan mekanik bir ölçüm aparatıdır. Konik uç yapısı ölçüm noktasına yerleştirilerek delik çapının kontrol edilmesini sağlar; verniyer skala üzerinden 0.01 mm hassasiyetle okuma yapılabilir.

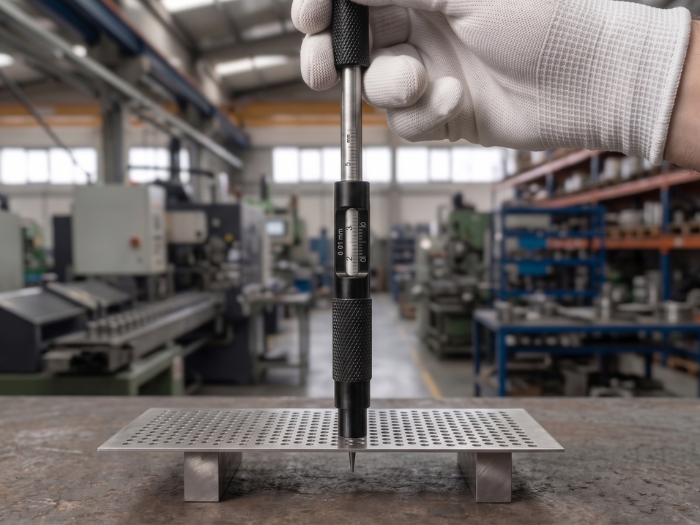

KC-05 konik uçlu delik çap ölçer; perfore sac imalatı, kalite kontrol süreçleri, CNC işleme, kalıp üretimi ve benzeri endüstriyel uygulamalarda küçük delik ve açıklıkların çap kontrolü için kullanılabilir. Dar çaplı deliklerin mekanik olarak hızlı ve pratik şekilde değerlendirilmesine yardımcı olur.

KC-05, 0,1 mm ile 5 mm arasındaki delik çaplarının kontrolünde kullanılan konik uçlu mekanik ölçüm aparatıdır. Konik ölçüm ucu ve skala yapısı sayesinde küçük çap farkları daha rahat okunabilir ve dar deliklerde mekanik ölçüm değerlendirmesi yapılabilir.

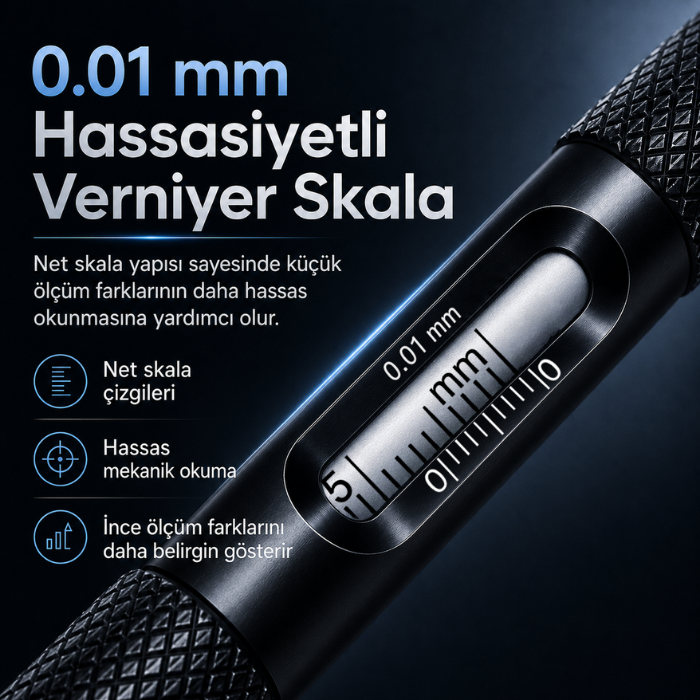

KC-05’in ana skala ve verniyer skala sistemi, küçük delik çapı ölçümlerinde değerin mekanik olarak okunmasına yardımcı olur. 0,01 mm bölüntü değeri sayesinde ölçüm farkları daha hassas ve anlaşılır şekilde takip edilebilir.

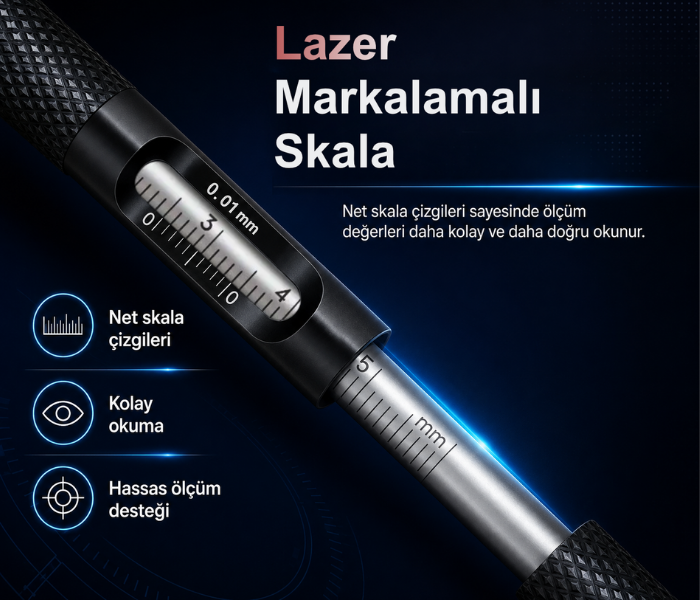

Lazer markalamalı skala yapısı, delik çapı ölçümlerinde ana ölçüm değeri ile verniyer üzerinden yapılan hassas okumanın daha kolay takip edilmesini sağlar. Net skala çizgileri sayesinde ölçüm sonucu pratik ve anlaşılır şekilde değerlendirilebilir.

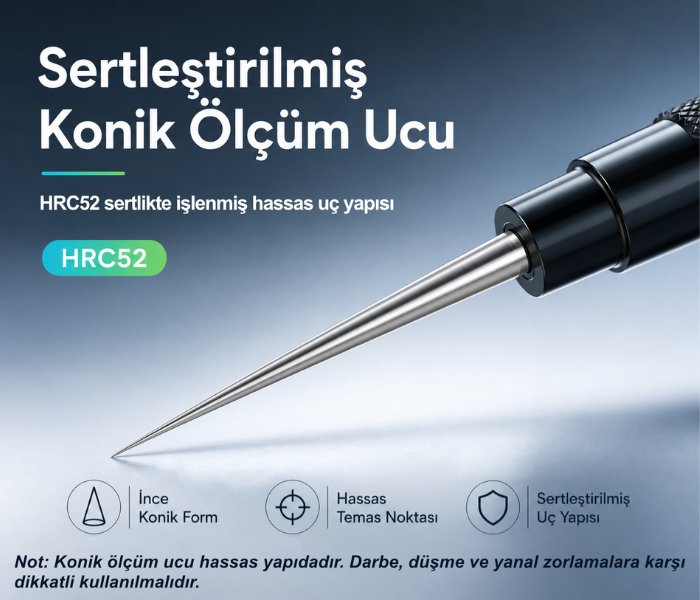

KC-05’in ısıl işlem uygulanmış konik ölçüm ucu, küçük çaplı deliklerde kontrollü temas sağlayarak ölçüm değerinin mekanik skala üzerinden okunmasına yardımcı olur. Uç kısmı hassas yapıda olduğu için kullanım sırasında darbe, düşürme ve yanal zorlamalara karşı dikkatli olunmalıdır.

Konik Delik Çap Ölçer Nasıl Kullanılır?

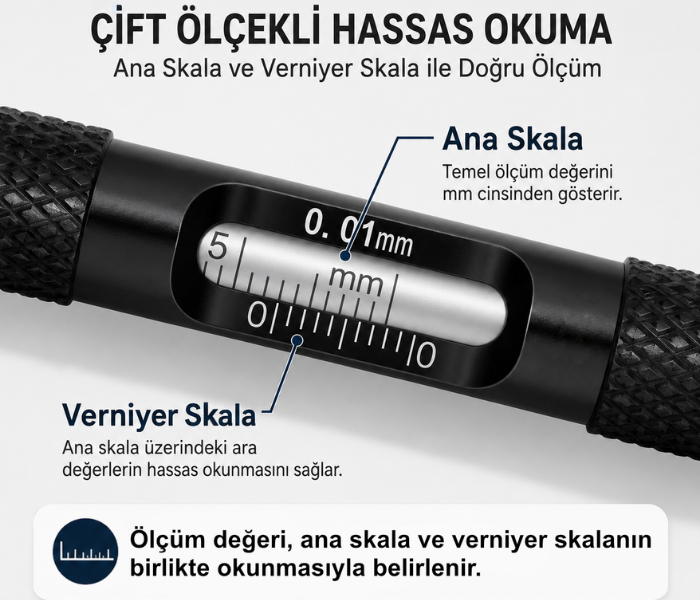

- Konik delik çap ölçer, küçük çaplı deliklerin iç çapını mekanik skala üzerinden okumak için kullanılan hassas bir ölçüm aparatıdır. Cihaz üzerinde iki skala yer alır: üst bölümdeki ana skala milimetre değerini gösterir, alt bölümdeki verniyer skala ise 0.01 mm hassasiyetli ek okuma yapılmasını sağlar.

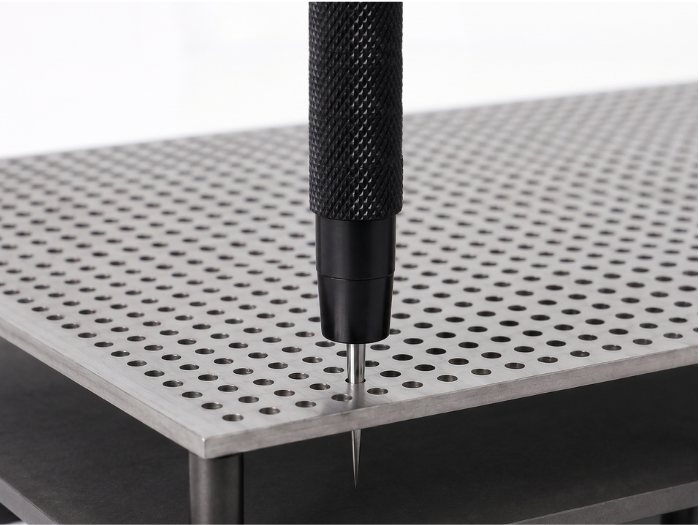

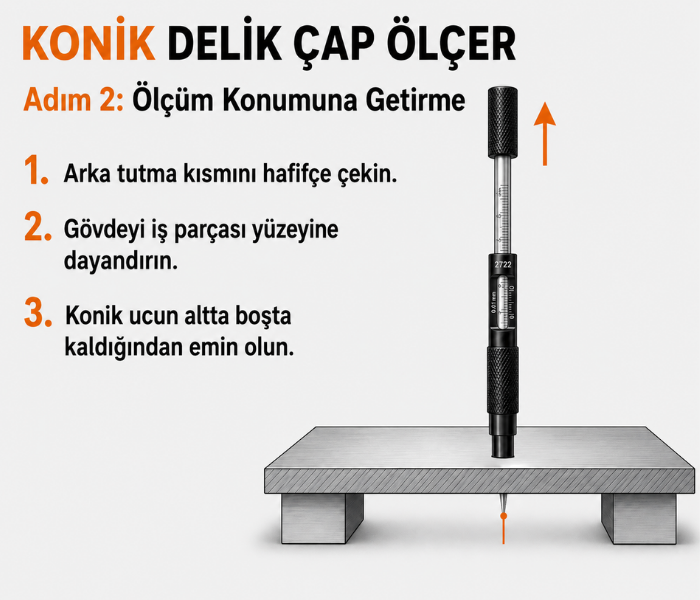

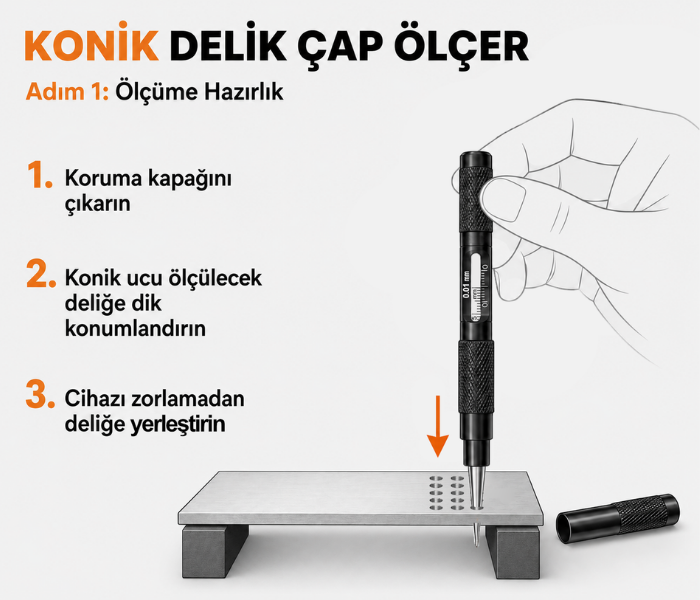

- Ölçüm sırasında cihazın konik ucu, kontrol edilecek deliğe dik şekilde yerleştirilir. Uç, deliğe hafifçe temas edip oturana kadar ilerletilir. Bu aşamada konik uç zorlanmamalı ve deliğe bastırılarak sokulmamalıdır. Ardından sürgülü parça iş parçası yüzeyine temas ettirilir ve ölçüm değeri skala üzerinden okunur.

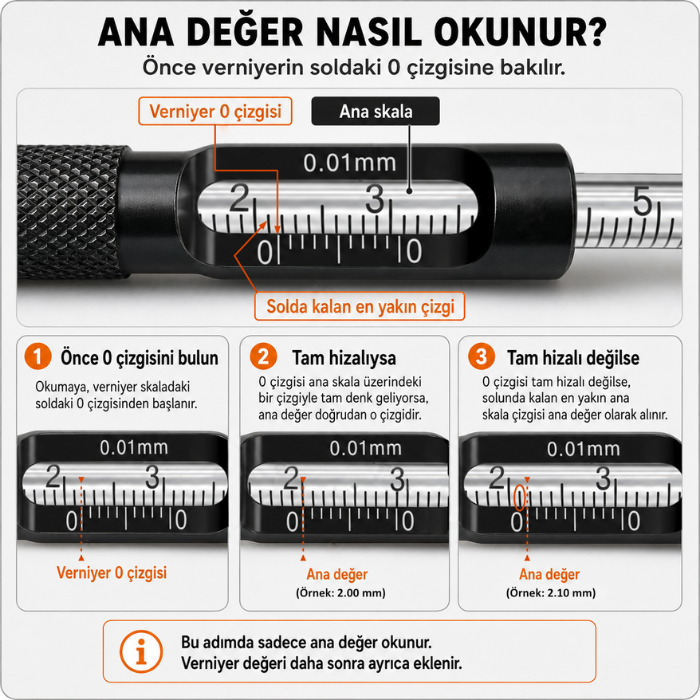

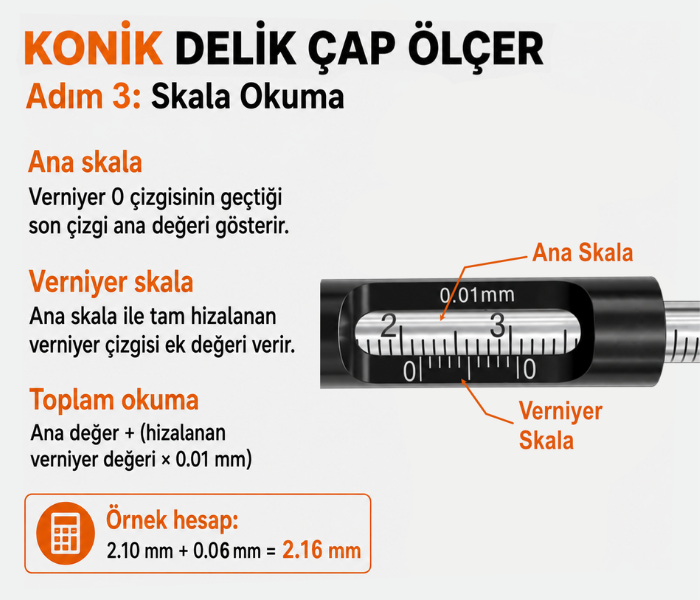

- Değer okunurken önce verniyer skaladaki sol 0 çizgisi referans alınır. Bu çizgi, üstteki ana skala üzerinde hangi değeri geçmişse ana ölçüm değeri o şekilde belirlenir. 0 çizgisi ana skala çizgilerinden biriyle tam hizalanıyorsa değer doğrudan o çizgiden okunur. Tam hizalanma yoksa, 0 çizgisinin sol tarafında kalan en yakın ana skala çizgisi ana değer olarak alınır.

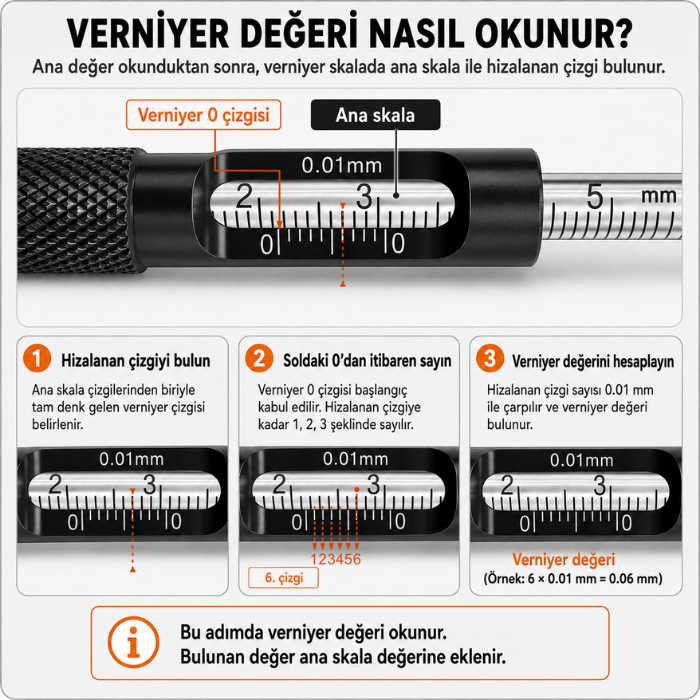

- Daha sonra verniyer skala üzerinden hassas değer okunur. Alt bölümdeki verniyer çizgileri incelenerek üstteki ana skala çizgilerinden biriyle tam hizaya gelen çizgi bulunur. Verniyer skalada soldaki 0 çizgisi başlangıç noktası olarak kabul edilir; 0’dan sonraki çizgiler 1, 2, 3 şeklinde sayılır. Ana skala ile hizalanan verniyer çizgisinin numarası 0.01 mm ile çarpılır ve elde edilen ek değer ana ölçüm değerine eklenir.

- Örnek olarak verniyer skaladaki 0 çizgisi, ana skala üzerinde 2.1 mm çizgisini geçmiş fakat 2.2 mm çizgisine ulaşmamışsa ana değer 2.10 mm olarak kabul edilir. Verniyer skalada 6. çizgi ana skala çizgisiyle hizalanıyorsa ek değer 6 × 0.01 mm = 0.06 mm olur. Bu durumda ölçüm sonucu:

2.10 mm + 0.06 mm = 2.16 mm

- Bu örnekte cihazdan okunan delik çapı değeri 2.16 mm olarak değerlendirilir.
- Daha doğru ölçüm için cihaz deliğe dik tutulmalı, skala göz hizasında okunmalı ve parlama ya da açı kaynaklı okuma hatalarına dikkat edilmelidir. Ölçüm işlemi bittikten sonra hassas konik uç koruma kapağı ile kapatılmalıdır.
