Dasqua 5221-1129-A Yakut Uçlu Salgı Komparatörü | 0 - 0.8 mm

Dasqua 5221-1129-A Yakut Uçlu Salgı Komparatörü | 0 - 0.8 mm

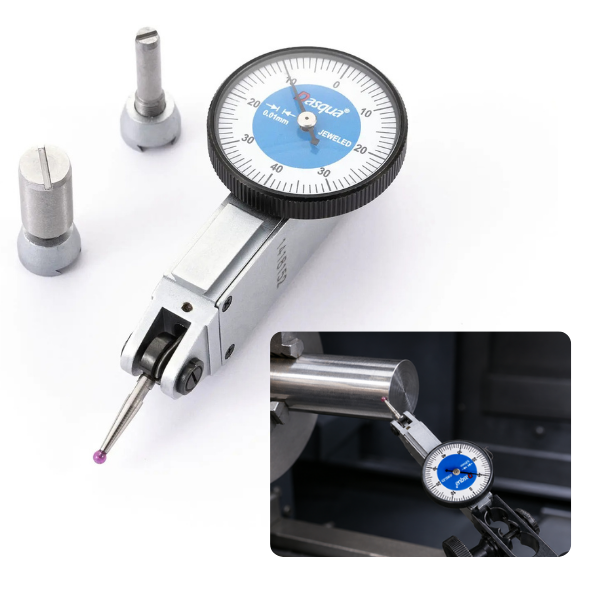

0 - 0.8 mm aralığında ölçüm yapan Dasqua 5221-1129-A, yüzey düzgünlüğü, hizalama ve salgı kontrolleri için geliştirilmiş analog bir salgı komparatörüdür. 0.01 mm hassasiyet sunan cihaz; aşınmaya dayanıklı yakut ölçüm ucu, darbelere karşı korunan mekanizması ve 30 mm çapındaki kompakt kadranıyla hassas kontrol işlemlerinde kullanılabilir.

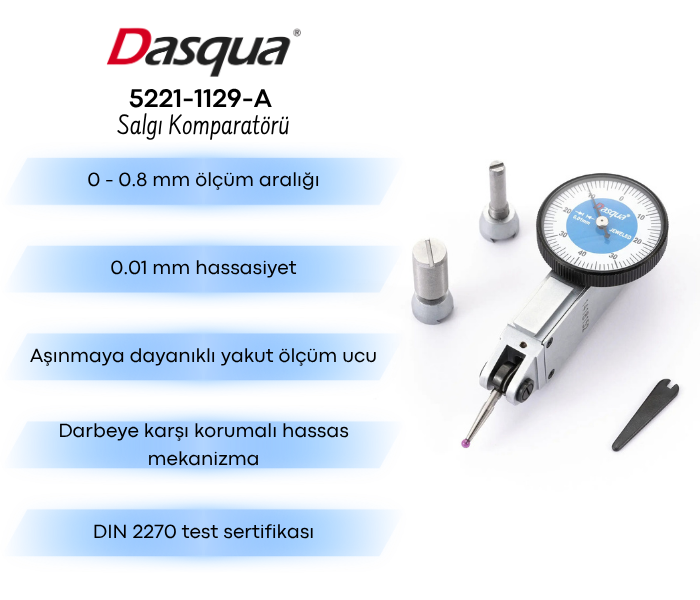

Dasqua 5221-1129-A Salgı Komparatörünün Özellikleri

- 0 - 0.8 mm ölçüm aralığına sahip Dasqua 5221-1129-A, yüzeylerdeki ve parça konumlarındaki küçük farklılıkların belirlenmesine yardımcı olur.
- Ölçüm kolunda meydana gelen küçük hareketler, 0.01 mm hassasiyetle kadrana aktarılarak takip edilebilir.
- Aşınmaya karşı dirençli yakut ölçüm ucu, sık tekrarlanan ölçümlerde temas yüzeyinin korunmasını destekler.
- Kollu ölçüm yapısı, standart komparatörlerin erişmekte zorlanabileceği dar, açılı veya girintili bölgelere ulaşmayı kolaylaştırır.
- Dasqua 5221-1129-A ile yüzey düzgünlüğü, doğrusallık, hizalama, eksenel salgı ve radyal salgı kontrolleri gerçekleştirilebilir.
- Hassas dişli mekanizmasının darbelere karşı korunması, ibrenin düzenli ve kararlı şekilde hareket etmesine katkı sağlar.
- İç mekanizmada kullanılan mücevher yataklar, sürtünme ile mekanik aşınmanın azaltılmasına yardımcı olur.

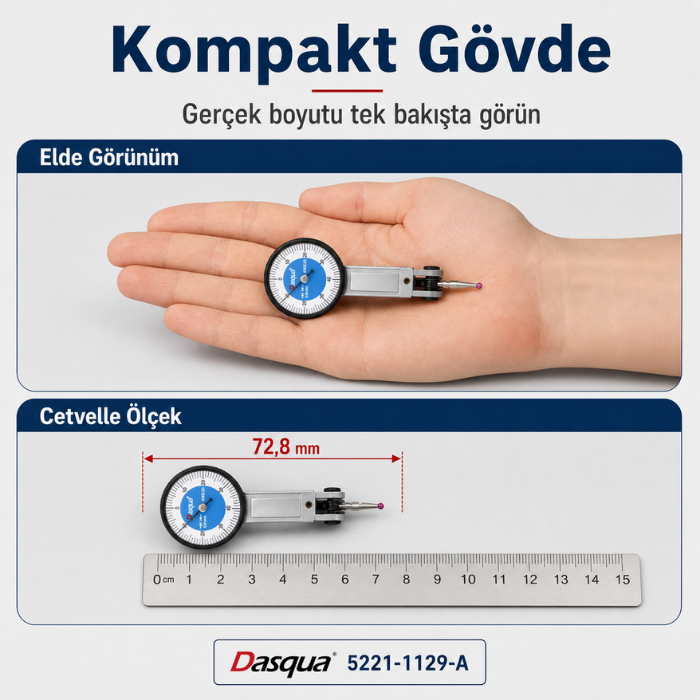

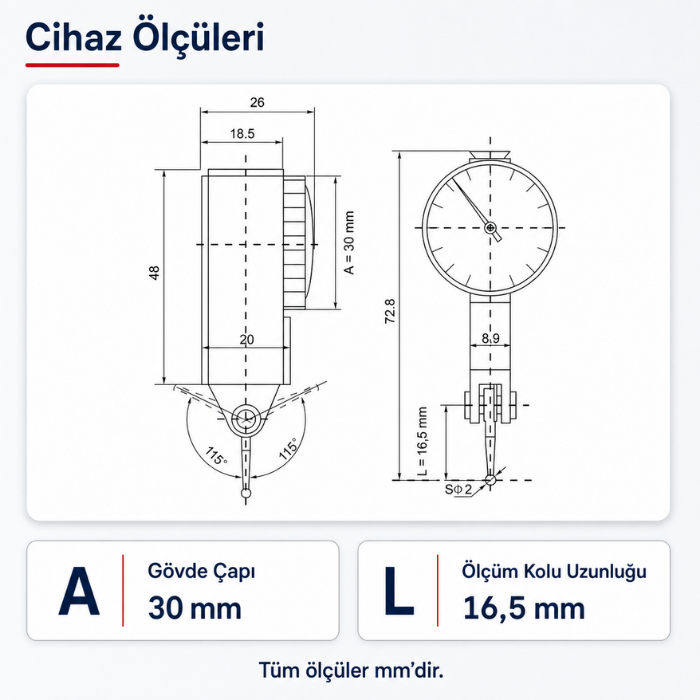

- Kompakt 30 mm kadrandaki 0-40-0 skala düzeni, referans noktasının iki yönünde oluşan sapmaların izlenmesini sağlar.
- Kadran çerçevesi döndürülerek ibre, ölçüm işleminden önce seçilen referans noktasına göre sıfırlanabilir.
- Paket içeriğinde bulunan 4 mm ve 8 mm bağlantı sapları, cihazın farklı komparatör standları ve manyetik ayaklarla kullanılmasını sağlar.
- Dasqua salgı komparatörü, ölçüm hatası ve histerezis değerlerinin belirlenen sınırlar içerisinde bulunduğunu doğrulayan DIN 2270 üretici test sertifikasıyla sunulur.

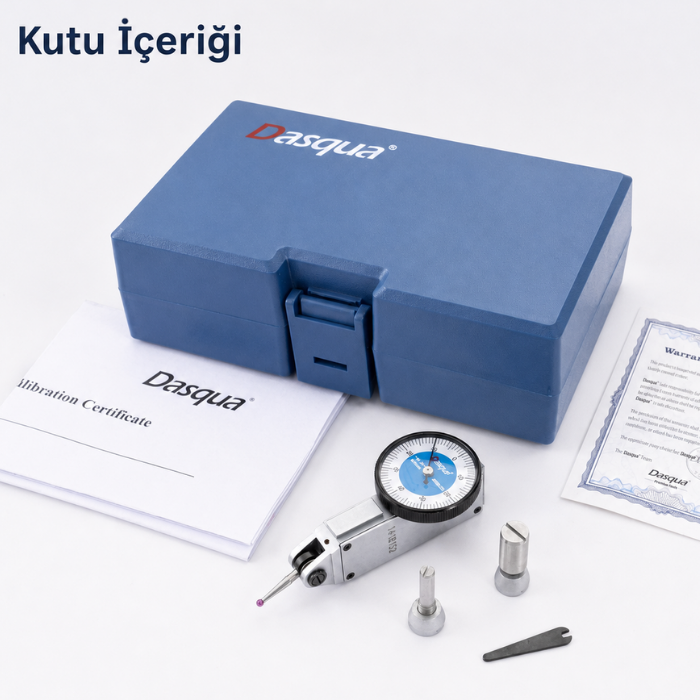

- Ürün kutusunda salgı komparatörü, 4 mm ve 8 mm bağlantı sapları, ölçüm ucu anahtarı, koruyucu taşıma kutusu ve üretici test sertifikası yer alır.

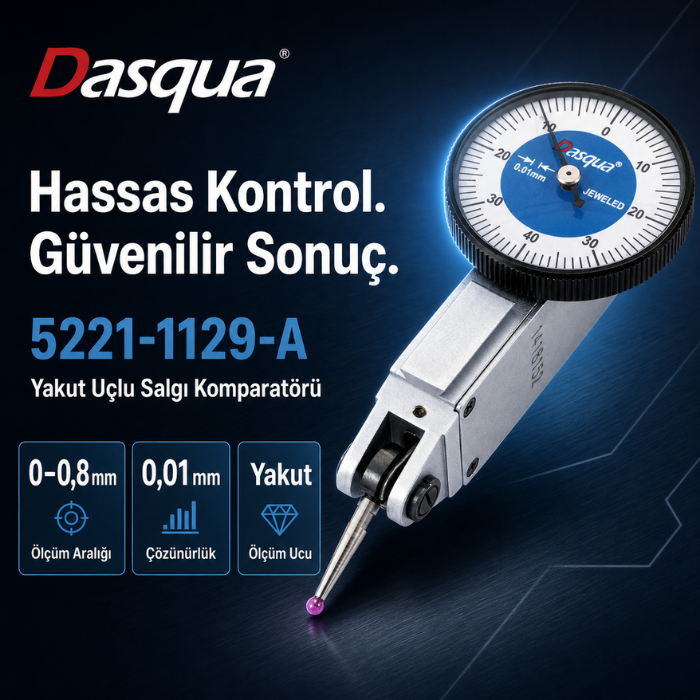

0–0,8 mm ölçüm aralığını 0,01 mm çözünürlükle birleştiren Dasqua 5221-1129-A, yakut temas ucu aracılığıyla yüzeyde oluşan küçük değişimlerin izlenmesine imkân verir. Kompakt kollu tasarımı, farklı kontrol ve ölçüm uygulamalarında kullanım kolaylığı sağlar.

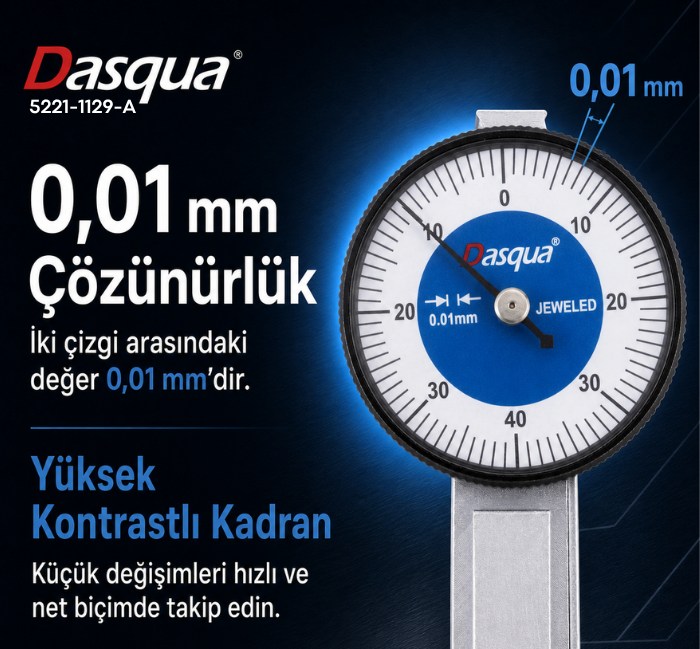

Kadran üzerindeki birbirini takip eden her iki çizgi arasındaki fark 0,01 mm’ye karşılık gelir. Belirgin skala işaretleri ve yüksek kontrastlı kadran yapısı, küçük ölçüm değişikliklerinin rahatça okunmasına yardımcı olur.

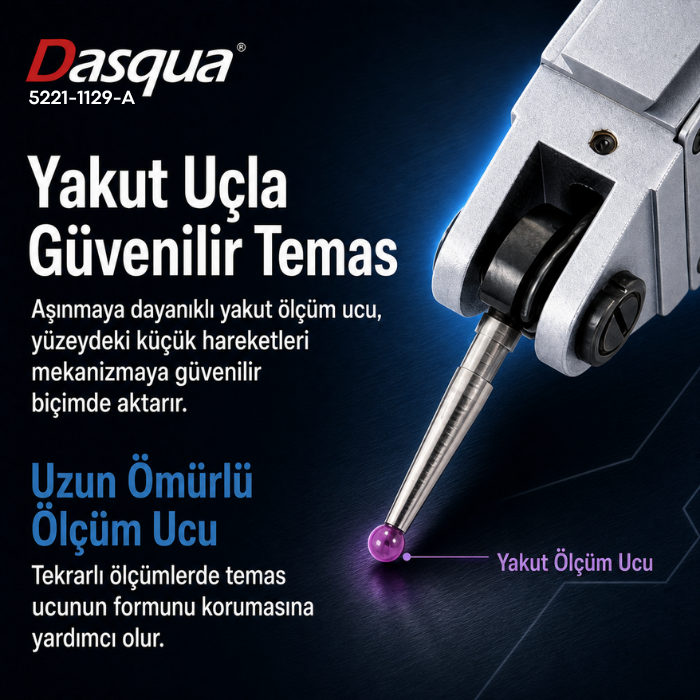

Aşınmaya dirençli yakut ölçüm ucu, tekrarlanan kontroller sırasında temas formunun korunmasına katkıda bulunur. Yüzeyde meydana gelen küçük hareketleri iç mekanizmaya dengeli şekilde ileterek güvenilir ve uzun süreli kullanımı destekler.

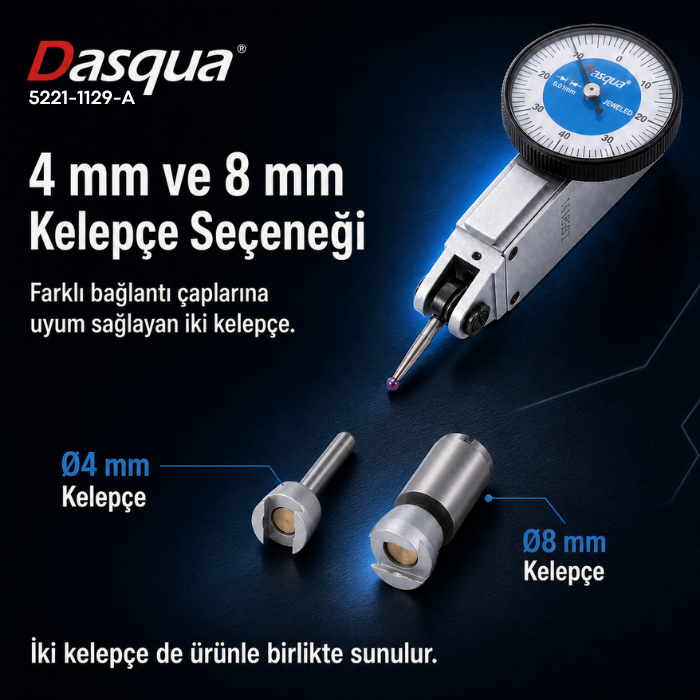

Cihazla verilen 4 mm ve 8 mm kelepçeler, farklı tutucu çaplarına sahip komparatör standlarına bağlantı kurulmasını sağlar. Standın bağlantı ölçüsüne uygun kelepçe seçilip cihaza takılır; kelepçeler birlikte kullanılmaz.

Kollu mekanizma; yüzey düzgünlüğünün, paralelliğin, parça hizasının ve dönen parçalardaki sapmaların kontrol edilmesine imkân verir. Ölçüm ucunun algıladığı küçük hareketleri kadrana ileterek yüzey ve konum farklılıklarının karşılaştırılmasını kolaylaştırır.

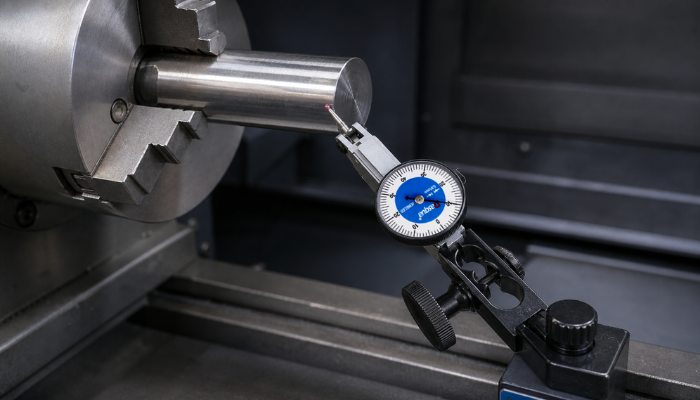

Dasqua 5221-1129-A, 4 mm veya 8 mm tutucu çapını destekleyen komparatör standlarına bağlanarak kullanılabilir. Komparatör standı kutu içeriğinde yer almaz; ölçüm uygulamasına uygun standın ayrıca seçilip sipariş edilmesi gerekir.

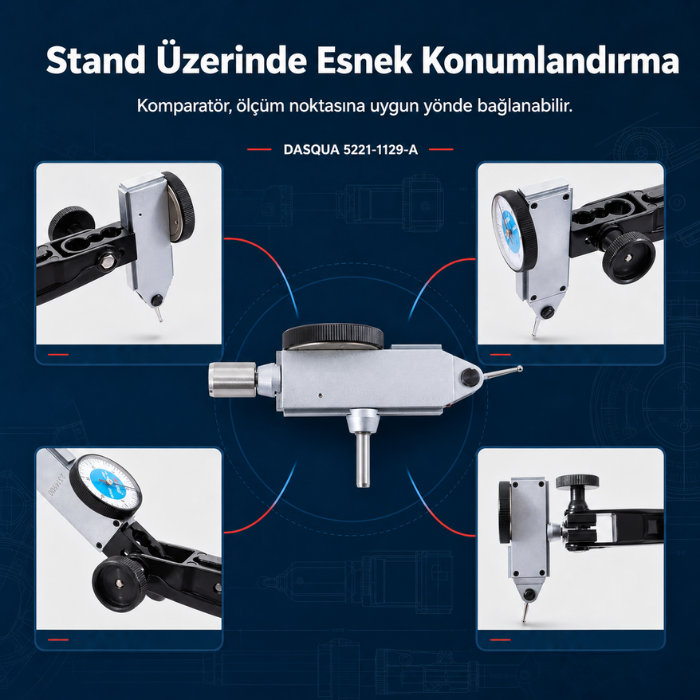

Bağlantı sistemi, cihazın stand üzerinde ölçüm yapılacak bölgeye uygun yönde ayarlanabilmesine olanak tanır. Kadran ile ölçüm ucunun konumu; yüzeye erişim, temas açısı ve skalanın rahat okunabilmesi dikkate alınarak değiştirilebilir.

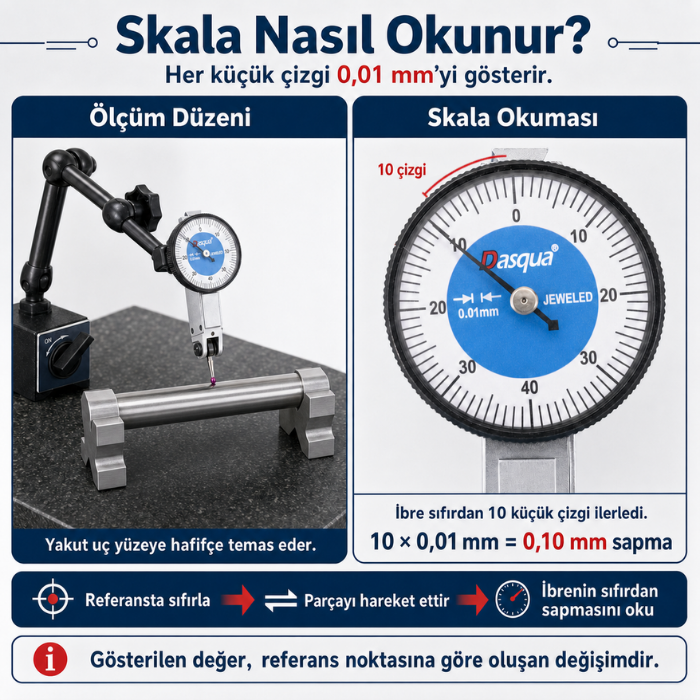

Salgı Komparatörünün Skalası Nasıl Okunur?

- Ölçümden önce yakut uç kontrol edilecek yüzeye hafif şekilde temas ettirilir ve kadran döndürülerek ibre referans noktasında sıfırlanır.
- Parça hareket ettirilirken veya döndürülürken ibrenin sıfır noktasından uzaklaşma miktarı gözlemlenir.
- Kadrandaki her küçük çizgi 0,01 mm değerindedir. İbrenin 10 çizgi hareket etmesi, referans noktasına göre 0,10 mm değişiklik olduğunu gösterir.
- Kadrandan okunan sonuç parçanın doğrudan ölçüsü değildir; seçilen referans noktasına göre meydana gelen sapmayı ifade eder.
