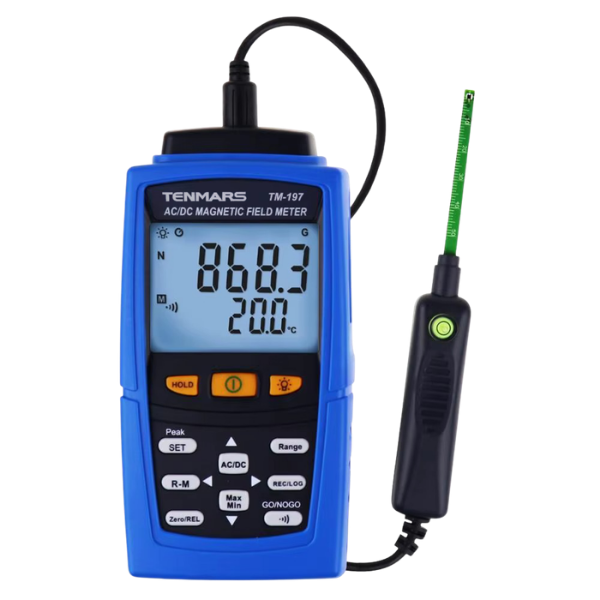

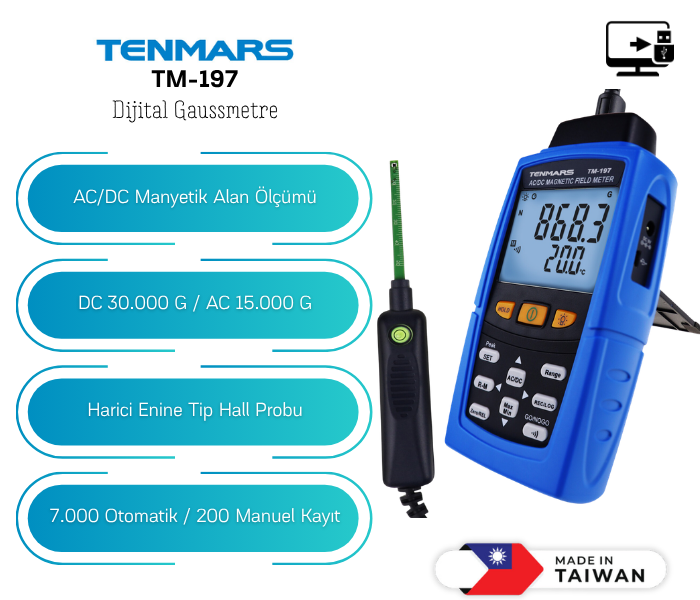

Tenmars TM-197, kalıcı mıknatısların oluşturduğu sabit alanlar ile elektrikli sistemlerde meydana gelen değişken manyetik alanların ölçülmesine yönelik profesyonel bir dijital gaussmetredir. Harici Hall sensörlü probuyla DC modunda 30.000 Gauss, AC modunda 15.000 Gauss seviyesine kadar ölçüm yapar. Gauss ve mT birimleriyle çalışabilen cihazda N/S kutup göstergesi, dahili kayıt hafızası ve USB bağlantısı bulunur.


Tenmars TM-197 Gaussmetre Özellikleri

- Tenmars TM-197, manyetik alan değerlerini Hall sensörlü harici prob aracılığıyla ölçer. Prob farklı bölgelere yerleştirilerek mıknatıs veya ekipman üzerindeki alan değişimleri incelenebilir.
- DC modunda 30.000 Gauss / 3.000 mT’ye kadar sabit manyetik alan ölçümü gerçekleştirilebilir. Bu mod neodyum, ferrit ve diğer kalıcı mıknatısların kontrol edilmesi için uygundur.
- AC ölçüm modu, 15.000 Gauss / 1.500 mT seviyesine kadar değişken manyetik alanların ölçülmesine imkân verir. Desteklenen AC ölçüm frekansı 40–500 Hz’dir.
- DC manyetik alan ölçümleri sırasında alanın kuzey veya güney kutbu, ekranda görüntülenen N/S işareti üzerinden tespit edilebilir.
- TM-197 ile birlikte sunulan düz tip prob, yeşil prob kartının geniş yüzeyine dik doğrultuda ilerleyen manyetik alan bileşenini algılar. Karşılaştırılabilir sonuçlar elde etmek için probun algılama ekseni alan yönüne uygun biçimde hizalanmalıdır.
- Ölçüm sonuçları Gauss veya militesla cinsinden görüntülenebilir. Bu iki birim arasında 1 mT = 10 Gauss dönüşüm oranı kullanılır.
- Otomatik kademe fonksiyonu, ölçülen değere uygun aralığı cihazın kendiliğinden seçmesini sağlar. İhtiyaç halinde ölçüm kademesi manuel olarak da belirlenebilir.

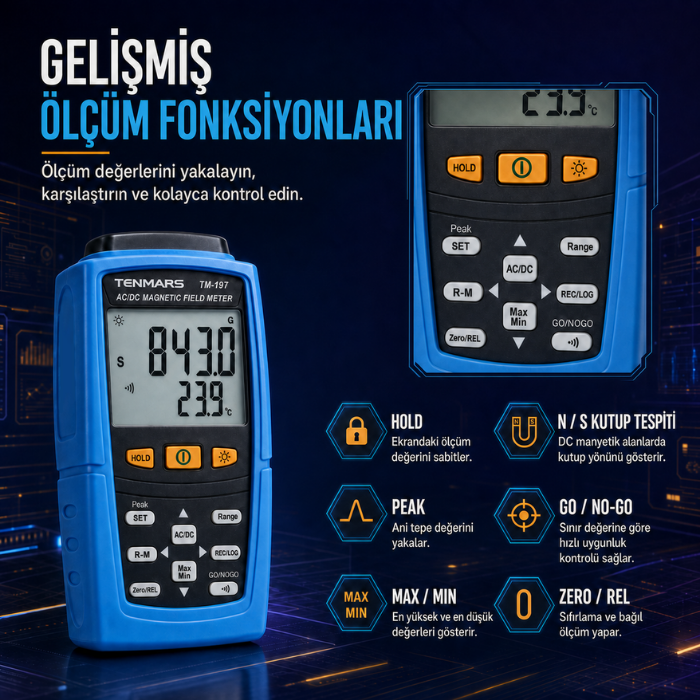

- Data Hold fonksiyonu ekrandaki anlık değeri sabitlerken Peak Hold özelliği kısa süreli olarak meydana gelen en yüksek ölçüm değerini yakalar.
- MIN/MAX fonksiyonuyla ölçüm işlemi boyunca algılanan en düşük ve en yüksek değerler takip edilebilir.
- Göreceli ölçüm ve gerçek zamanlı sıfırlama özellikleri sayesinde mevcut alan değeri referans alınabilir ve farklı noktalar arasındaki değişimler karşılaştırılabilir.
- GO/NO-GO alarmı, kullanıcı tarafından belirlenen alt ve üst limitlere göre hızlı uygunluk kontrolü yapılmasını sağlar. Özellikle benzer özellikteki mıknatısların seri kontrollerinde kullanılabilir.
- Tenmars TM-197’nin dahili hafızasına 200 manuel ve 7.000 otomatik ölçüm sonucu kaydedilebilir.

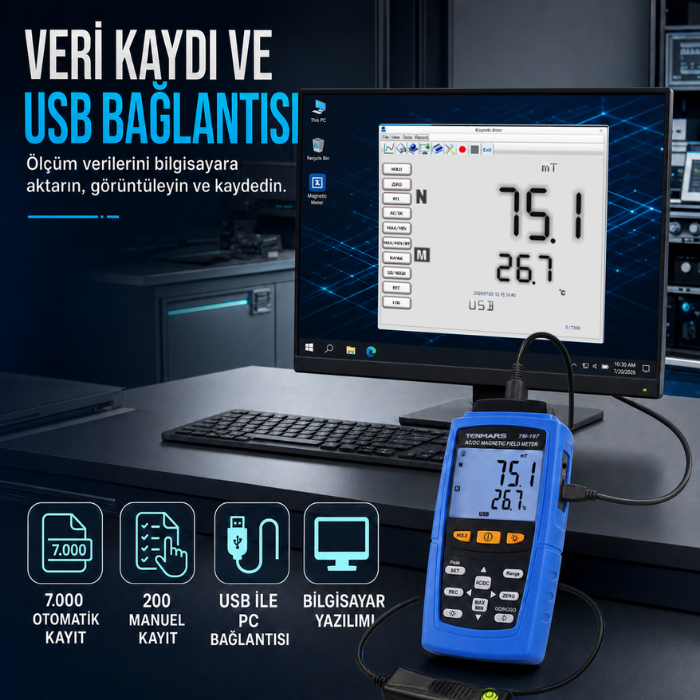

- Hafızaya alınan veriler USB bağlantısı kullanılarak bilgisayara aktarılabilir. Cihaz bilgisayara bağlı durumdayken gerçek zamanlı veri kaydı da gerçekleştirilebilir.

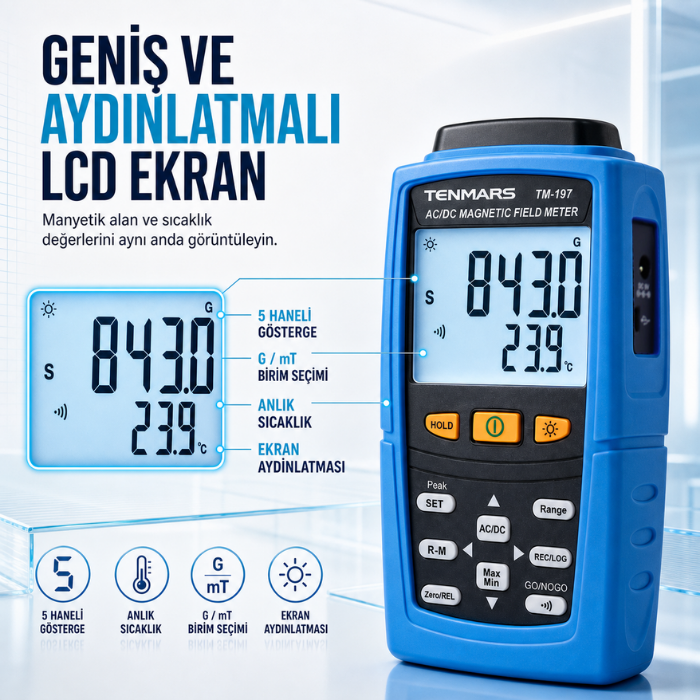

- Arka aydınlatmalı beş haneli LCD ekranda ölçüm sonucu, seçili birim, kademe ve kullanılan fonksiyonlar rahatça takip edilebilir.
- Cihaz, 6 adet AAA pil veya 9 V DC adaptör kullanılarak çalıştırılabilir. Pil ömrü kullanım koşullarına bağlı olarak yaklaşık 100 saate ulaşabilir.

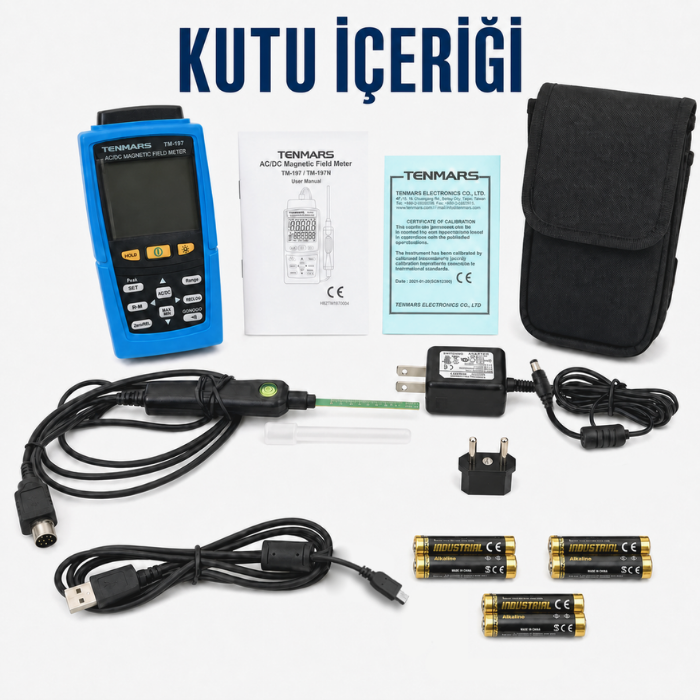

- Paket içeriğinde Tenmars TM-197 dijital gaussmetre, AC/DC Hall sensörlü ölçüm probu, 6 adet AAA pil, 9 V güç adaptörü, USB kablosu, taşıma çantası ve kullanım kılavuzu yer alır.

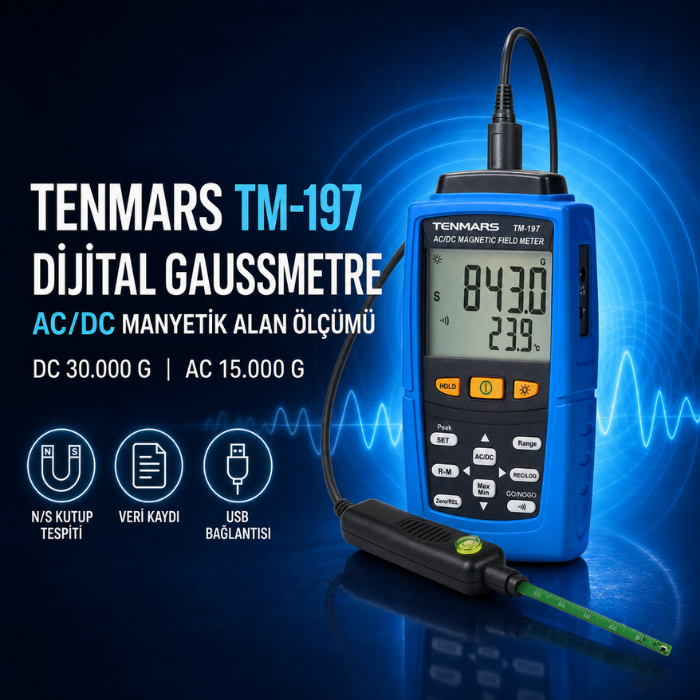

Tenmars TM-197, kalıcı mıknatıslarda meydana gelen sabit DC alanların yanı sıra motor, transformatör ve bobin gibi ekipmanlarda oluşan değişken AC alanları da ölçebilir. 30.000 Gauss DC ve 15.000 Gauss AC ölçüm kapasitesine sahip cihaz; kutup yönünün belirlenmesine, sonuçların kaydedilmesine ve verilerin USB üzerinden bilgisayara aktarılmasına imkân verir.

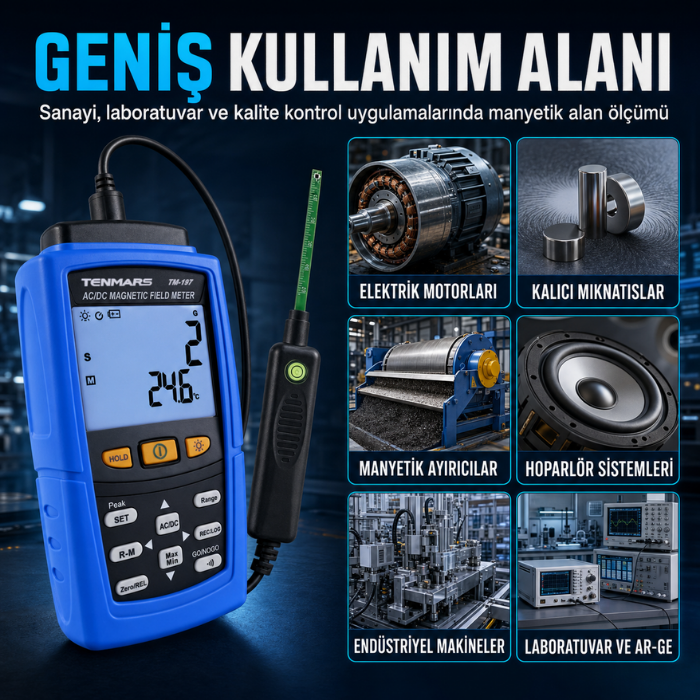

Tenmars TM-197 dijital gaussmetre; kalıcı mıknatıslar, elektrik motorları, hoparlörler, manyetik ayırıcılar ve çeşitli endüstriyel sistemlerdeki manyetik alanların kontrol edilmesi için kullanılabilir. Üretim, bakım, laboratuvar, AR-GE ve kalite kontrol uygulamalarındaki ölçüm ve karşılaştırma çalışmalarını destekler.


Tenmars TM-197’nin geniş ölçüm kapasitesi, farklı kaynaklar tarafından meydana getirilen manyetik alan şiddetlerinin hızlı ve hassas biçimde kontrol edilmesini sağlar. Cihaz, 30.000 Gauss’a kadar DC ve 15.000 Gauss’a kadar AC ölçüm yapısıyla test, üretim, bakım ve kalite kontrol çalışmalarında kullanılabilir.

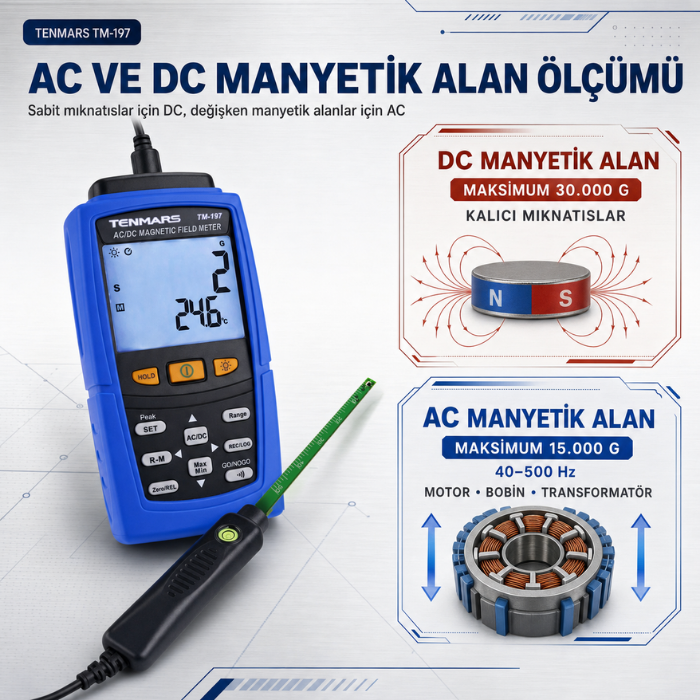

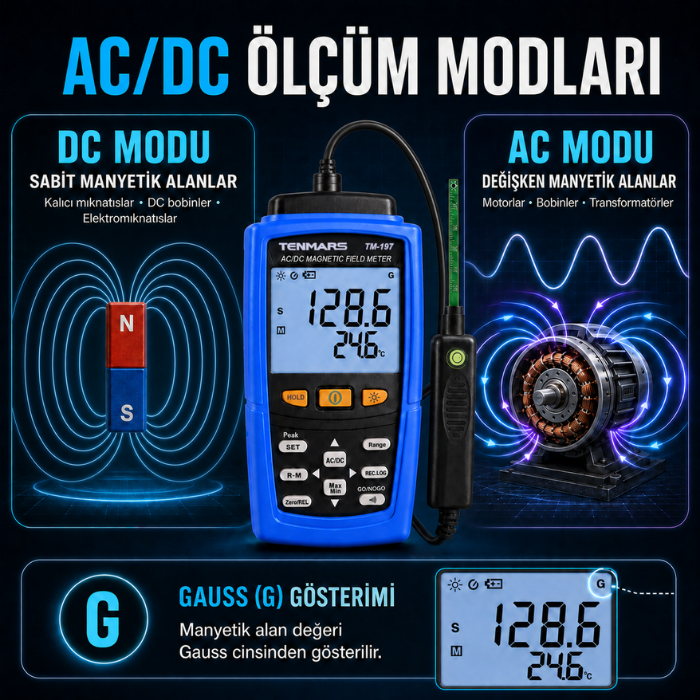

Tenmars TM-197 AC ve DC Ölçüm Modları

- Tenmars TM-197’de sabit ve değişken manyetik alanların ölçülmesi için AC ve DC olmak üzere iki ana ölçüm seçeneği bulunur.
- DC modu: Neodyum ve ferrit mıknatıslar gibi sabit manyetik alan meydana getiren kaynakların kontrolünde kullanılır. Doğru akımla çalışan elektromıknatıslar ve bobinler de bu mod üzerinden ölçülebilir.

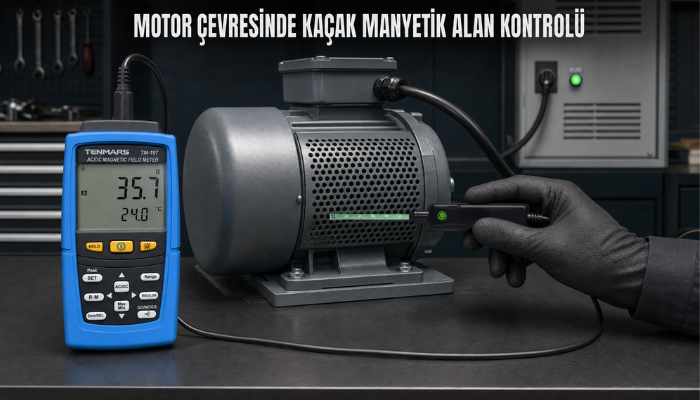

- AC modu: Yönü ve şiddeti zamana bağlı olarak değişen manyetik alanların ölçülmesini sağlar. Şebeke frekansında çalışan motor, transformatör, bobin ve benzeri elektrikli sistemlerin incelenmesine uygundur.
- Gauss modu: Algılanan manyetik alan şiddetini Gauss birimiyle ekranda görüntüler.
- mT modu: Ölçüm sonucunun militesla cinsinden gösterilmesini sağlar. Gauss ve militesla arasında 1 mT = 10 G dönüşümü uygulanır.

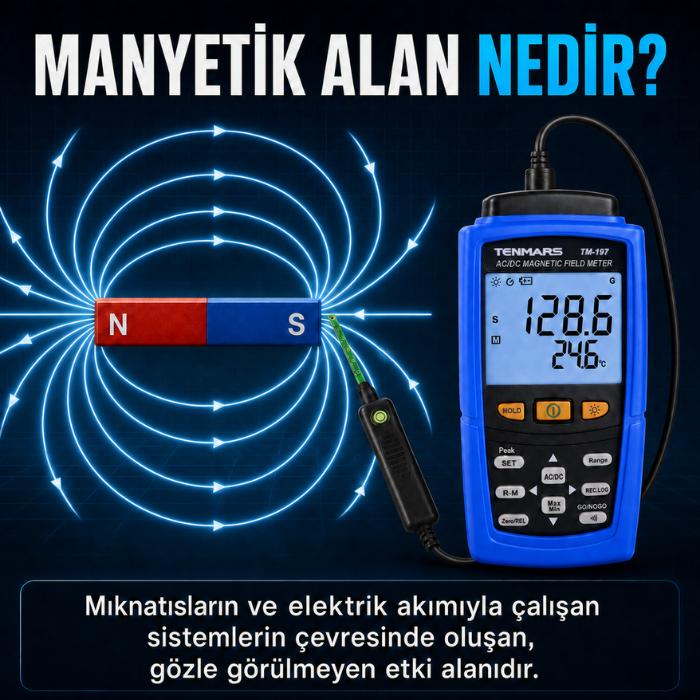

Manyetik Alan Ne Anlama Gelir ve Nasıl Ölçülür?

Manyetik alan; mıknatısların, elektrik akımı taşıyan iletkenlerin, bobinlerin ve motorların çevresinde oluşan görünmez etki bölgesidir. Mıknatısların metalleri çekmesi, elektrik motorlarının hareket üretmesi, hoparlörlerin ses oluşturması ve manyetik ayırıcıların metalleri ayrıştırması bu alanın etkisiyle gerçekleşir.


Manyetik alan şiddeti çoğunlukla Gauss (G) veya militesla (mT) birimleriyle belirtilir. Bu ölçümler; mıknatısların gücünü kontrol etmek, farklı ürünlerin alan değerlerini karşılaştırmak, ekipmanların çalışma durumunu değerlendirmek ve beklenmeyen alan değişimlerini belirlemek amacıyla yapılabilir. Tenmars TM-197, hem AC hem de DC alan ölçümü gerçekleştirerek bu kontrolleri destekler.

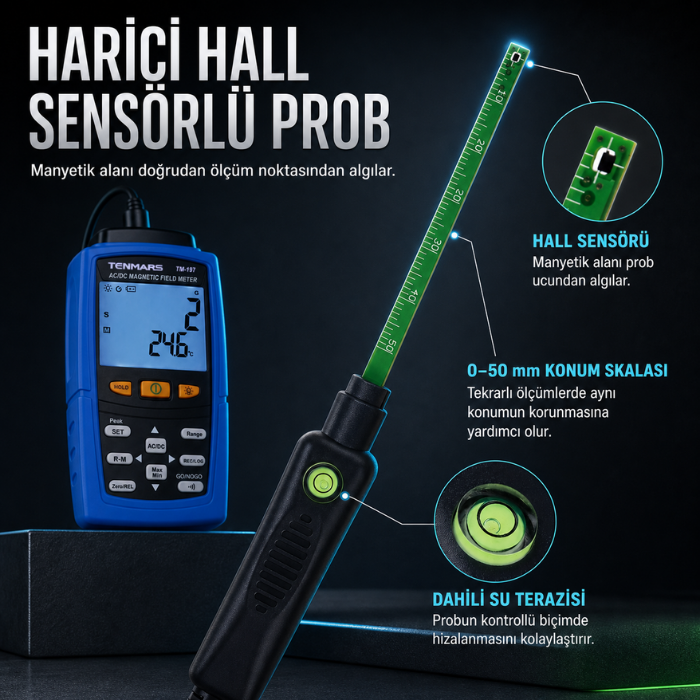

Hall Sensörlü Harici Manyetik Alan Probu

- Probun uç kısmında bulunan Hall sensörü, yerleştirildiği noktadaki manyetik alanı algılar. Mıknatısın merkezi, kenarları ve çevresi ayrı ayrı ölçülerek alanın güçlü ve zayıf olduğu bölgeler tespit edilebilir.
- Prob üzerinde bulunan 0–50 mm konum skalası ve dahili su terazisi, tekrarlanan kontrollerde benzer mesafe ve açının korunmasını kolaylaştırır. Probun belirli aralıklarla kaynaktan uzaklaştırılmasıyla alan şiddetinin mesafeye göre değişimi gözlemlenebilir. Sonuçların karşılaştırılabilmesi için prob yönü, ölçüm açısı ve mesafe sabit tutulmalıdır.

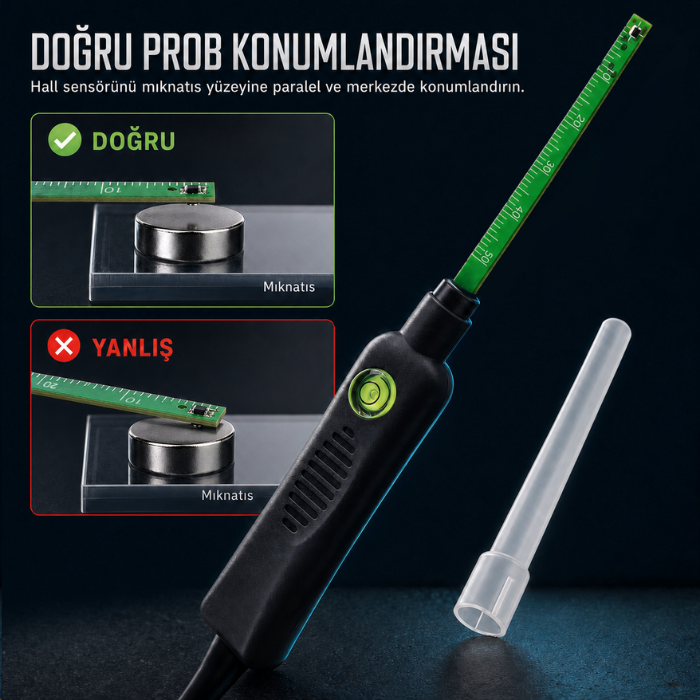

Probun uç kısmındaki Hall sensörünü ölçülecek mıknatısın merkezine hizalayın ve probu yüzeye paralel olarak yerleştirin. Probun eğimli tutulması ölçüm mesafesini ve ekranda görülen değeri değiştirebilir. Tekrarlanan kontrollerde ölçüm noktası, açı ve mesafe aynı olmalıdır.

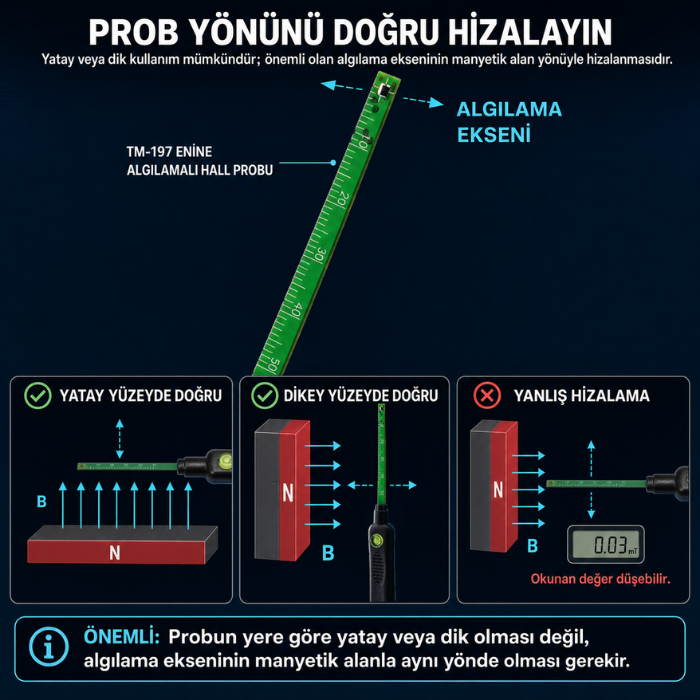

Ölçüm açısından önemli olan probun yatay veya dik tutulması değil, sensörün algılama ekseninin manyetik alan doğrultusuyla doğru biçimde hizalanmasıdır. Alan yönü bilinmiyorsa prob yavaşça çevrilerek ekranda en yüksek ve kararlı değerin elde edildiği konum belirlenebilir.

Magnetic Meter PC yazılımı, Tenmars TM-197 ile gerçekleştirilen ölçümlerin bilgisayar ekranından izlenmesine, kaydedilmesine ve değerlendirilmesine imkân verir. USB bağlantısıyla aktarılan sonuçlar grafik veya rapor görünümünde incelenebilir, Excel dosyasına dönüştürülebilir ve veri kayıt seçenekleri uygulamaya göre ayarlanabilir.

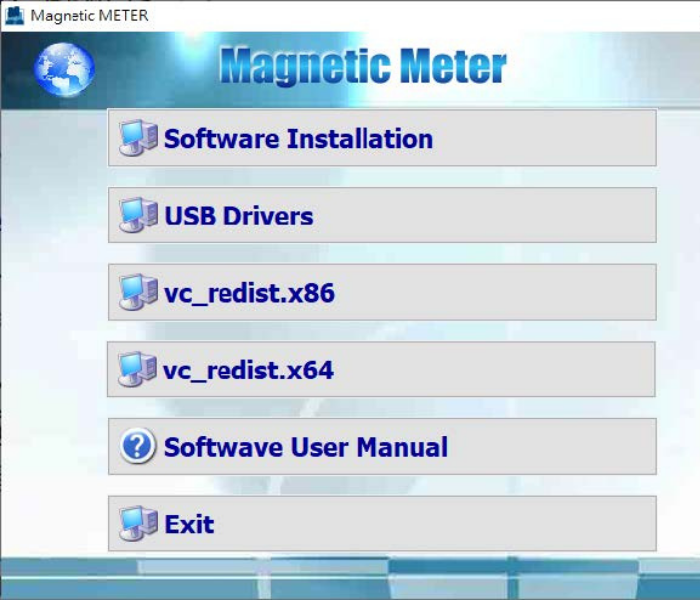

Kurulum klasöründe bulunan "autorun.exe" dosyasını çalıştırın. Bilgisayarın sistem mimarisine uygun "vc_redist.x86" veya "vc_redist.x64" bileşenini ve ardından "USB Drivers" sürücüsünü yükleyin. Magnetic Meter programının kurulumunu tamamlamak için son olarak "Software Installation" seçeneğini kullanın.

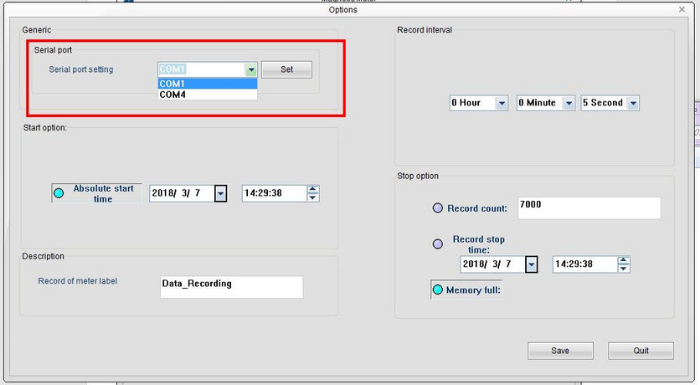

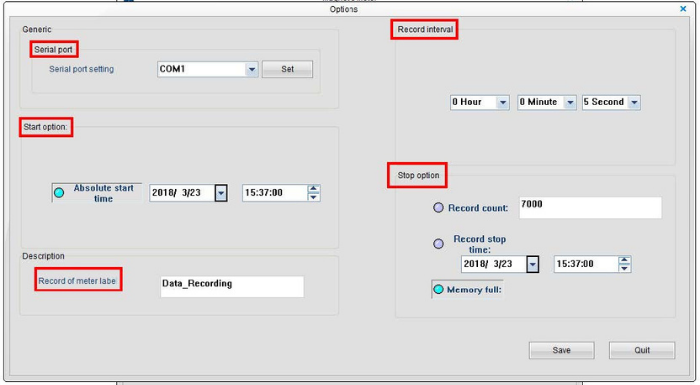

Ölçüm Kaydı Ayarları

- Serial Port: Tenmars TM-197’nin bilgisayarda tanımlandığı COM portunun seçilmesi için kullanılır.
- Start Option: Veri kaydının başlayacağı tarih ve saatin belirlenmesini sağlar.
- Record of Meter Label: Oluşturulacak ölçüm kaydına ayırt edici bir isim verilmesine imkân tanır.
- Record Interval: Ölçüm sonuçlarının hangi zaman aralıklarıyla kaydedileceğini belirler.
- Stop Option: Kayıt işleminin belirlenen veri sayısına ulaşıldığında, seçilen tarih ve saatte veya hafıza dolduğunda otomatik olarak durdurulmasını sağlar.

Tenmars TM-197’yi USB kablosuyla bilgisayara bağlayın. Options bölümünden cihazın tanımlandığı COM portunu seçin ve iletişimi başlatmak için "Set" düğmesine basın.

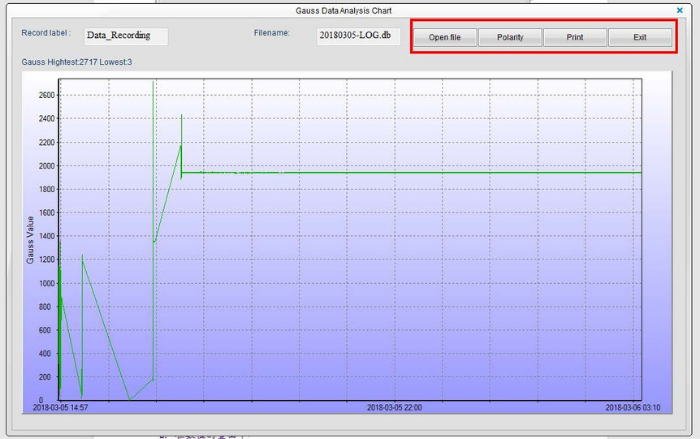

Kaydedilen Gauss değerleri zaman eksenine bağlı grafik biçiminde görüntülenebilir. Daha önce oluşturulan kayıt dosyaları açılabilir, ölçümler kutup bilgileriyle birlikte incelenebilir ve grafik çıktısı alınabilir.

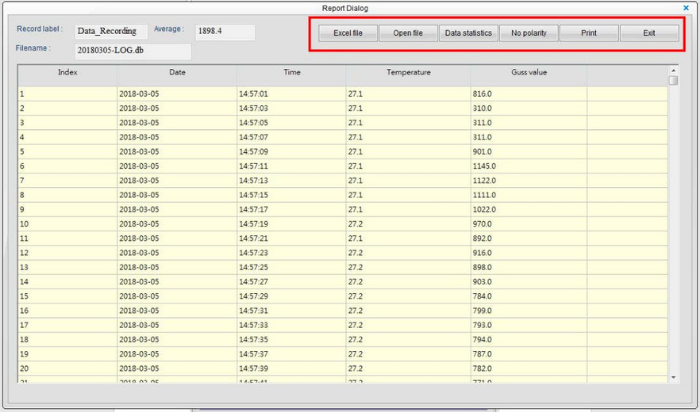

Ölçüm verileri tarih, saat, sıcaklık ve Gauss değeri bilgileriyle tablo biçiminde görüntülenebilir. Program üzerinden eski kayıtlar açılabilir, istatistiksel sonuçlar değerlendirilebilir, veriler Excel formatına aktarılabilir ve ölçüm raporu yazdırılabilir.

ÖLÇÜM ARALIKLARI VE HASSASİYET

DC Manyetik Alan (mT)

DC Manyetik Alan (Gauss)

AC Manyetik Alan (mT)

AC Manyetik Alan (Gauss)

Sıcaklık
