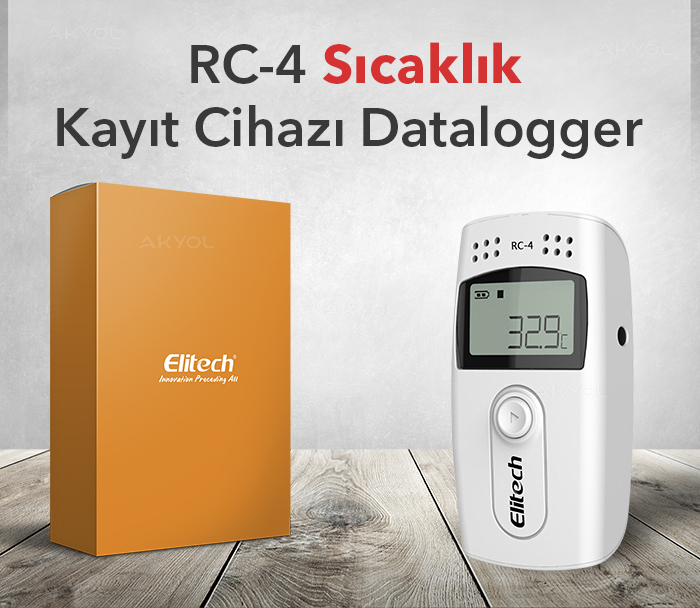

RC-4 Mini Sıcaklık Kayıt Cihazı Datalogger

RC-4 Sıcaklık Kayıt Cihazı Datalogger; 16000 adete kadar sıcaklık kaydı yapabilen, kaydettiği bu bilgileri Excel, Word, PDF ve Txt formatında döküm olarak verebilen ekonomik fiyatlı hassas datalogger çeşididir.

RC-4 DATALOGGER CİHAZININ BİR TAKIM ÖZELLİKLERİ:

- RC-4 datalogger cihazı çift sensör, tek okumaya sahiptir. Yani; cihazın harici sensör takılı olmadığında, kendisi ortamın sıcaklık kayıtını yapmaktadır. Harici sensörü takıldığında ise; sadece sensörünün olduğu yerin sıcaklık takibini yani kayıtını yapmaktadır.

- Bu datalogger ekranından görebileceğiniz bilgiler; durum ekranı, kayıt kapasitesi ekranı, zaman ekranı, tarih ekranı, Maks. sıcaklık göstergesi, Min. sıcaklık göstergesi, sıcaklık üst limit göstergesi, sıcaklık alt limit göstergesidir.

- RC-4 dijital datalogger; soğutucu kamyonlar, frigofirik kamyonlar, lojistik taşıma araçlarında sıklıkla kullanıldığı gibi, gıda depolama, ilaç depolama, laboratuvar gibi yerlerde de sıcaklık kayıtlarının takibi için kullanılmaktadır.

- Durum ekranında gördüğünüz sıcaklık; o anki ortam sıcaklığıdır.

- RC-4 dijital dataloger cihazının uygulamasında gerekli ayarları yaptıktan sonrasında ayar butonuna  3-4 saniye basılı tutarak  kayıt işlemine başlayabilirsiniz.

- Ekranda "Log" yazan bölümde cihazın kaydettiği veri adetini göstermektedir.

- "Time" ekranı saat ve dakikayı gösterir.

- Bir sonraki ekranda tarihi görebilirsiniz. "M" ay, "D" ise günü gösterir.

- Kaydın başından itibaren kaydedilen en yüksek sıcaklık ve en düşük sıcaklık "Max" ve "Min" adıyla gösterilmektedir.

- Cihazın pil durumu ekranından görülmektedir.

- RC-4 datalogger'da alt ve üst limitlere SESLİ alarm kurulabilmektedir fakat; kurulan sıcaklık alarm değeri; kayıt emri verilen süre içerisinde limit değeri aştığında, ayarlanan ilk kayıt zamanı geldiğinde alarm sesi çalmaya başlayacaktır.

- Örneğin; siz sıcaklık alarm değerini 8 dereceye kurdunuz ama kayıt alma aralıklarınızda 10 dakikalık döngülere ayarladınız. Cihaz 8 dereceyi aştığında alarm vermesi için içerisinde bulunduğu 10 dakikalık döngünün tamamlanmasını bekler. Kayıt oluştuğu gibi alarm da çalmaya başlar.

- Ayrıca alarm kurulan değerler aşıldığında sesli alarmın dışında; durum ekranında aşağı ve yukarı oklar çıkmaktadır.

- Pil durumu ise arayüz programından renklendirme ile belirtilmiştir. Pil durumu; mavi ise %25 ile %100 arasında, sarı ise %10 ile %25 arasında, kırmızı renk ise %10 dan azdır.

- 15 saniye içinde herhangi bir işlem yoksa; datalogger kendi kendini otomatik olarak kapatacaktır.

- Düğmeye bir kere basıldığında kapalı olan ekran aktif hale gelecektir.

- RC-4 datalogger cihazını satın aldığınızda, cihazın yanında USB ara kablosu, 1 metrelik harici sensörü ve pili tarafınıza gelecektir.

- Programdan cihazın kayıt aralığını 10 saniyeden 24 saate kadar istediğiniz gibi ayarlayabilirsiniz.

- Cihazın bilgisayar arayüz programından, kaydettiğiniz veriler ile ilgili grafik ve rapor dökümlerini inceleyebilirsiniz.

- Aynı zamanda incelediğiniz bu verileri; Excel, Word, PDF veya TXT formatında bilgisayara kaydedebilirsiniz.

RC-4 sıcaklık kayıt cihazını ilaç, gıda ve elektronik, seracılık, depolarda, market sektörleri gibi alanlarda ve nakliye sırasında sıcaklık ölçümünü kaydetmek için kolayca kullanabilirsiniz.

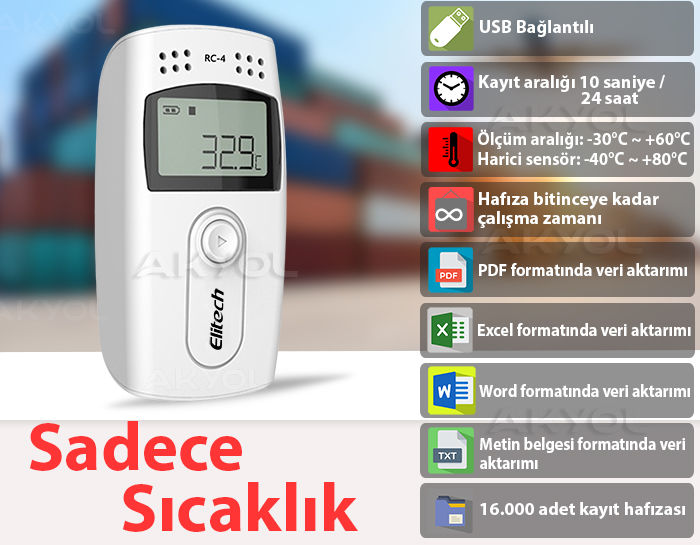

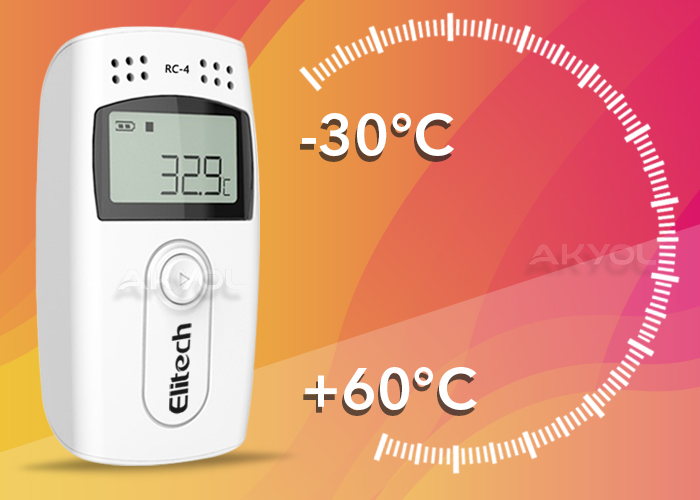

Yukarıdaki görselde RC-4 datalogger cihazının bazı önemli özellikleri gösterilmektedir. RC-4 datalogger cihazı ile kaydedilen sıcaklık değerleri; word, excel, pdf veya txt formatında dışarıya aktarılabilmektedir.

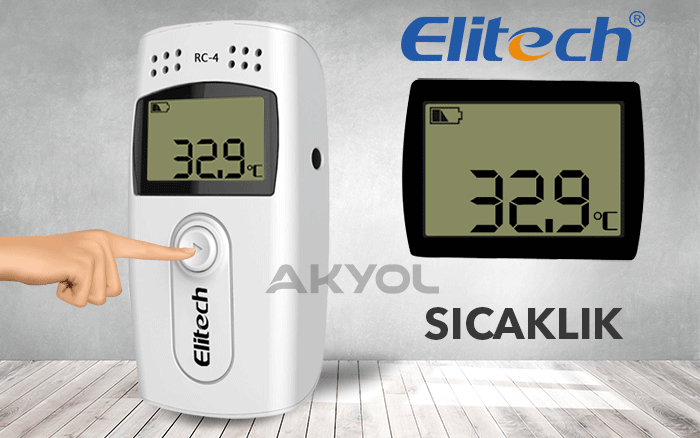

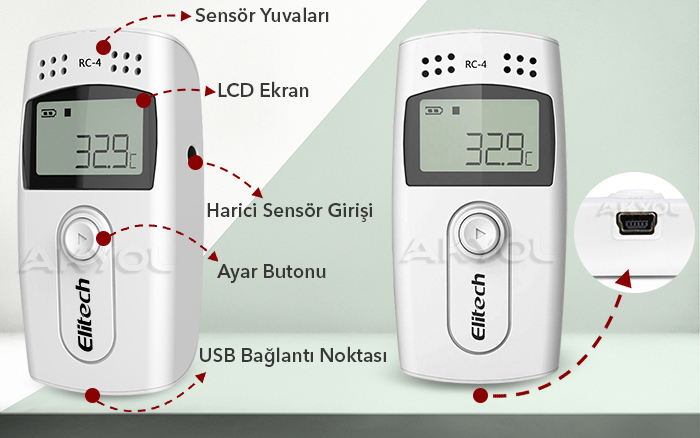

Yukarıdaki hareketli görselde RC-4 datalogger cihazının ekran üzerindeki bölümleri ve anlamları gösterilmektedir.

RC-4 datalogger cihazının kutu içerisinden çıkan USB kablo ile cihazı bilgisayara bağlayabilirsiniz. Yazılım uygulaması ile cihazda değişiklikler yapabilir, ölçtüğünüz kayıtları farklı formatlarda kaydedebilirsiniz.

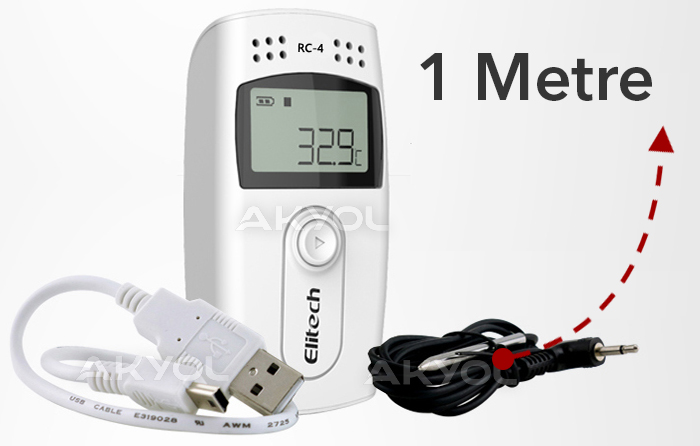

RC-4 Datalogger kutusundan çıkan tüm parçaları yukarıda görebilirsiniz. RC-4 datalogger cihazının yanında gelen parçalar; USB ara kablosu, harici sıcaklık sensörü, kullanım kılavuzu.

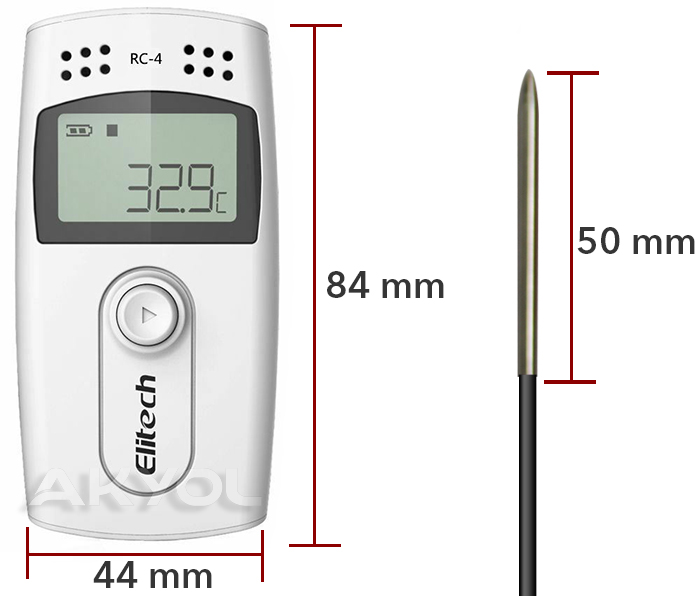

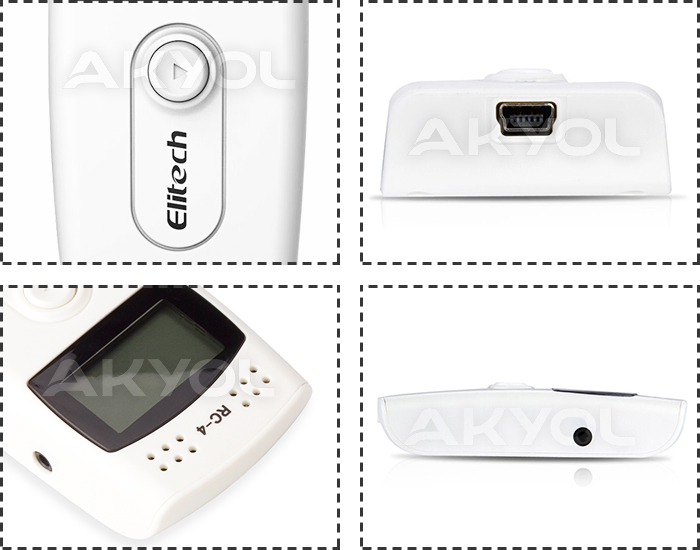

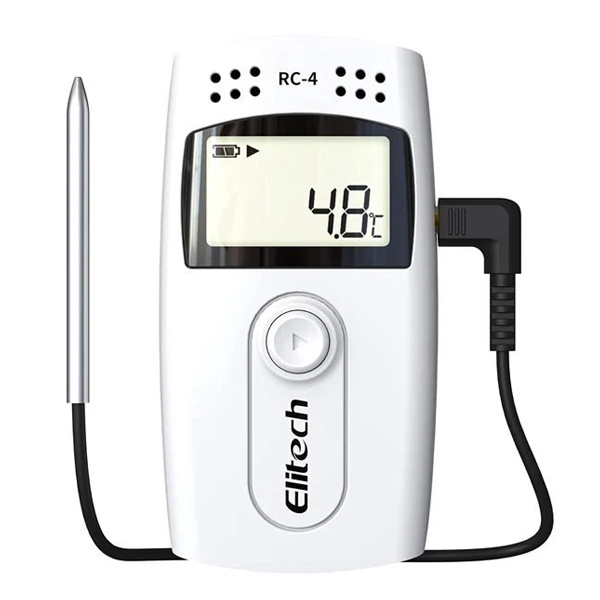

RC-4 Datalogger ile ilgili bilgilendirme amaçlı görselleri yukarıda inceleyebilirsiniz. Cihaz şık dış görünüşe sahiptir ve 44 mm x 84 mm kasa ölçüsüne sahiptir. 1 metre uzunluğundaki harici sensörü RC-4 datalogger cihazına bağlanarak cihazın ulaşamayacağı veya zarar göreceği düşünülen yerlerde, sıvılarda kablosu takılarak sıcaklık kayıtı yapılabilir

CİHAZIN PİLİ NASIL DEĞİŞTİRİLİR ?

1 - Bozuk para veya benzeri bir cisim ile cihazın arkasında bulunan kapak açılır.

2 - Cihazın pili ikinci görselde görülen "a" parçası pilin altında , "b" parçası pilin üstünde olacak şekilde pil bölümüne takılır.

3 - "b" parçasının pilin üzerinde olduğuna emin olun.

4 - Yine bozuk para veya bir cisim ile kapağı çevirerek kapatın.

Yazılımı indirmede sorun yaşarsanız; sırasıyla görsele "mouse ile sağ tık" yapın ve "Bağlantı adresini kopyalayın"  "yeni bir sekme açıp bağlantı adresini yapıştırın" ve bağlantıya gidin.

Elitech RC-4 PC Programı Kullanım Ekranları

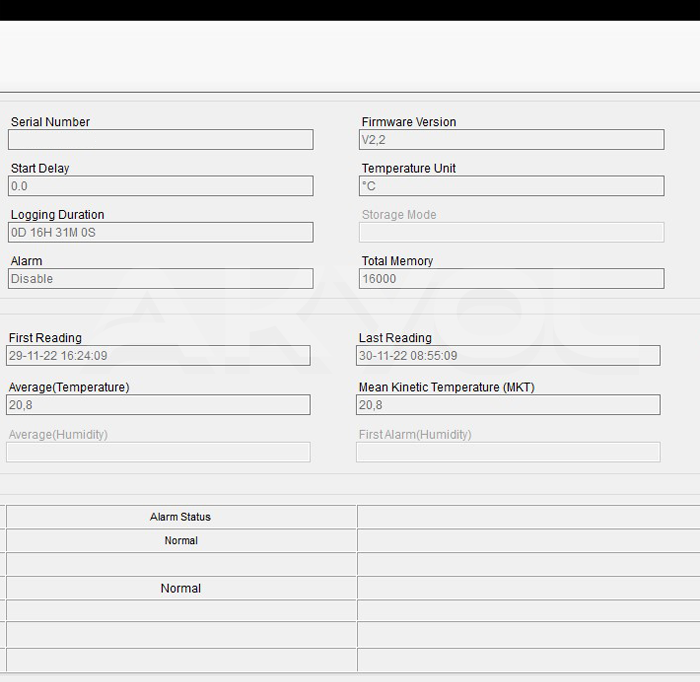

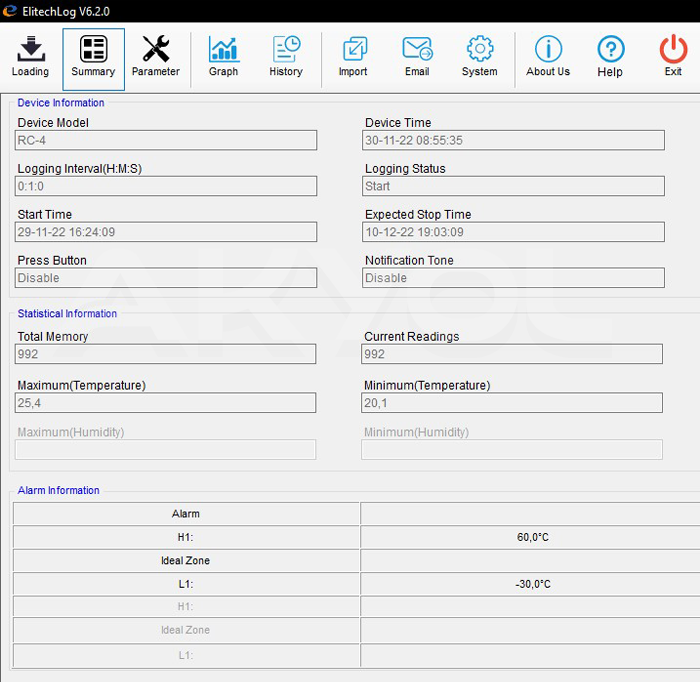

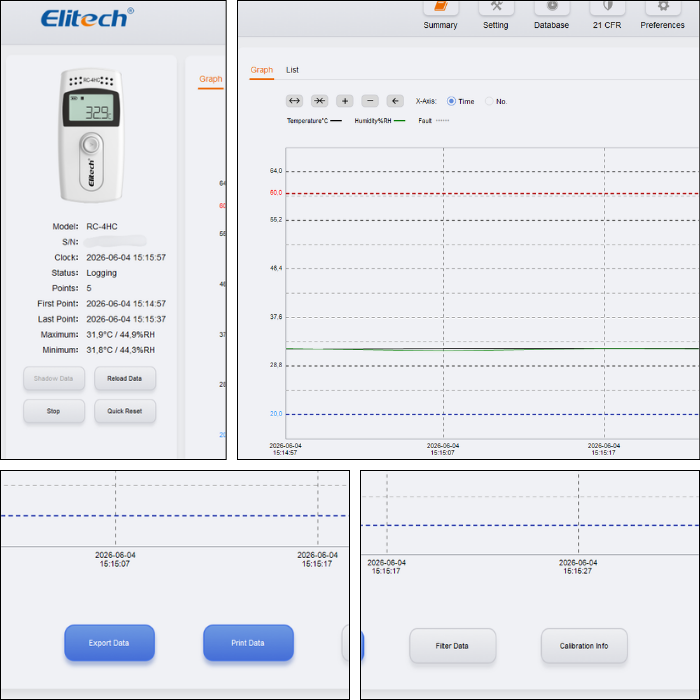

Elitech RC-4 bilgisayar yazılımında bulunan Summary ekranı, cihaza ait genel bilgilerin tek alanda kontrol edilmesini sağlar. Bu bölümde model bilgisi, seri numarası, kayıt durumu, ölçüm adedi, ilk ve son kayıt zamanı ile kaydedilen en yüksek ve en düşük değerler görülebilir.

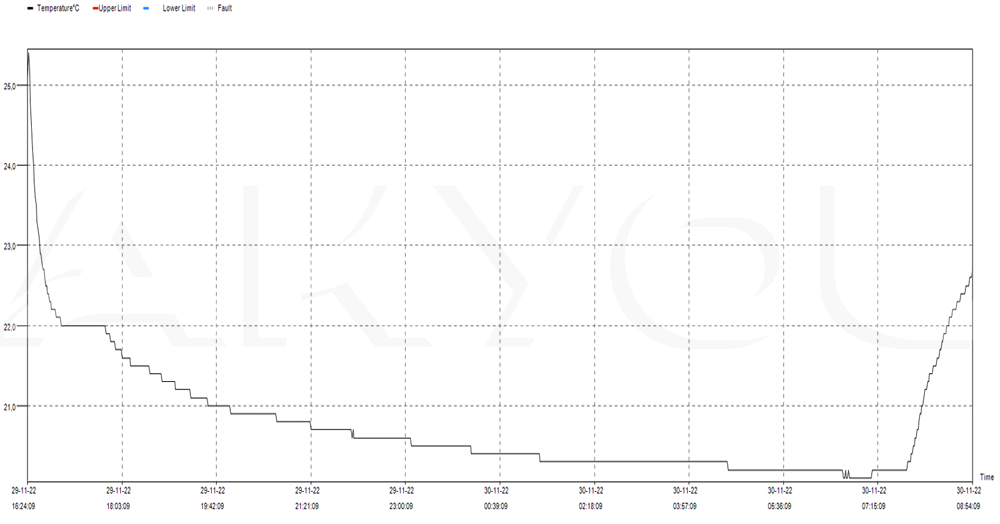

Graph Alanı
Graph sekmesi üzerinden sıcaklık ölçümleri grafik görünümünde incelenebilir. Zaman çizelgesi üzerinde ilerleyen kayıtlar sayesinde ölçüm sürecindeki değişimler, limit seviyeleri ve veri hareketleri daha kolay değerlendirilebilir.

Export / Print Data Alanı
Yazılımda kayıt altına alınan ölçüm verileri gerektiğinde dosya olarak dışa aktarılabilir veya çıktı alınarak raporlanabilir. Bu özellik, ölçüm sonuçlarının arşivlenmesi ve farklı kullanıcılara iletilmesi için kolaylık sağlar.

Filter Data / Calibration Info Alanı
Filter Data seçeneği, belirli bir zaman aralığındaki ölçüm kayıtlarını ayırarak görüntülemeye yardımcı olur. Calibration Info bölümü ise cihazın kalibrasyon bilgilerine ulaşmak için kullanılır.

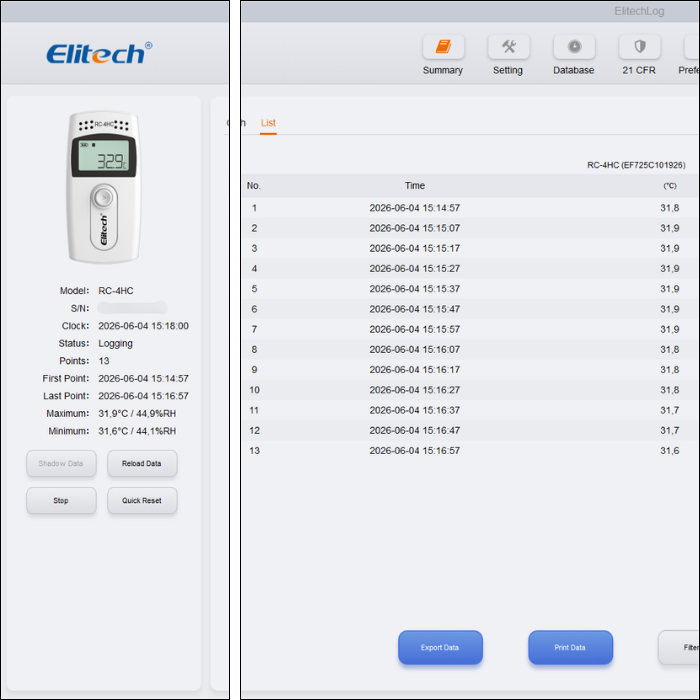

Summary ekranındaki List sekmesi, Elitech RC-4 cihazından alınan ölçüm kayıtlarını tablo düzeninde gösterir. Kayıtlar sıra numarası, tarih-saat bilgisi ve sıcaklık değeri ile birlikte listelenir. Böylece kullanıcı ölçüm geçmişini satır satır inceleyebilir.

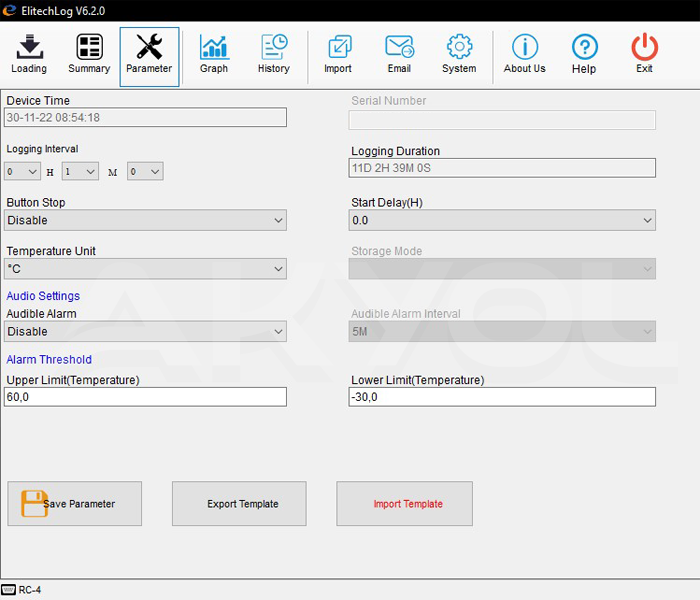

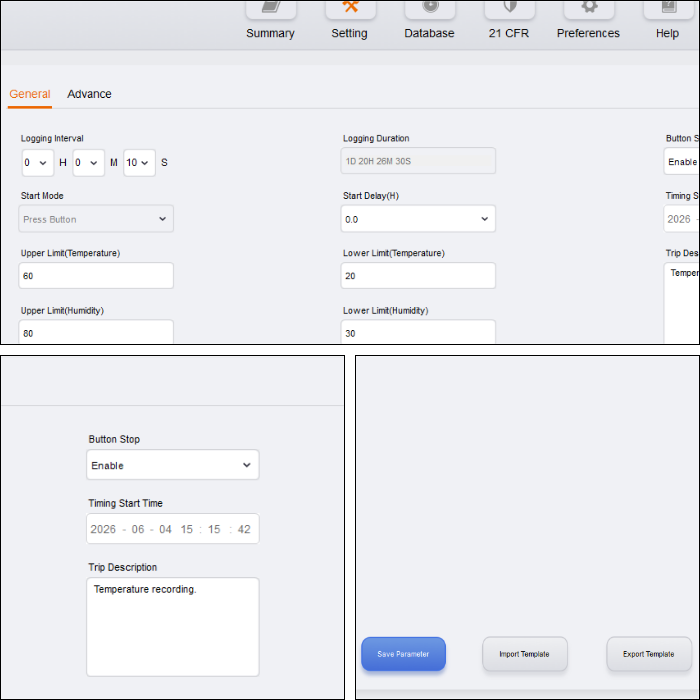

Setting > General ekranı, cihazın temel kayıt ayarlarının ve alarm limitlerinin belirlendiği bölümdür. Ölçüm aralığı, kayıt başlatma yöntemi, sıcaklık sınır değerleri, zamanlı başlatma ve görev açıklaması gibi ana ayarlar bu menü üzerinden yapılabilir.

Logging Interval
Ölçümlerin hangi aralıklarla kaydedileceğini belirleyen ayardır. Örneğin 10 saniyelik seçim yapıldığında cihaz her 10 saniyede bir yeni sıcaklık verisi kaydeder.
Logging Duration
Seçilen kayıt aralığına bağlı olarak cihazın toplam kayıt süresini gösterir. Kullanıcı, cihazın ne kadar süre boyunca ölçüm almaya devam edeceğini bu alandan görebilir.
Start Mode
Kayıt işleminin nasıl başlatılacağını belirler. Cihaz; manuel başlatma, zaman ayarlı başlatma veya anında başlatma seçeneklerine göre ayarlanabilir.
Start Delay(H)
Cihaz başlatıldıktan sonra ilk kaydın alınması için beklenecek gecikme süresini belirler.
Upper Limit (Temperature)
Sıcaklık ölçümü için tanımlanan üst sınır değeridir. Ölçülen sıcaklık bu değerin üzerine çıktığında alarm kontrolü devreye girebilir.
Lower Limit (Temperature)
Sıcaklık için belirlenen alt sınır değeridir. Ölçüm bu seviyenin altına düştüğünde limit dışı durum takip edilebilir.
Upper Limit (Humidity)
Nem ölçümü için belirlenen üst alarm sınırıdır. Nem oranı bu değeri aştığında cihaz alarm durumunu izleyebilir.
Lower Limit (Humidity)
Nem ölçümü için tanımlanan alt sınır değeridir. Nem seviyesi bu değerin altına indiğinde alarm takibi yapılabilir.
Not: Nem ölçümü ve nem limitleri RC-4HC modeli için geçerlidir. RC-4 modelinde yalnızca sıcaklık kaydı alınır.
Button Stop
Cihaz üzerindeki buton ile kayıt işleminin durdurulmasına izin verilip verilmeyeceğini belirler. Enable seçeneği aktif olduğunda kayıt cihaz üzerinden durdurulabilir.
Timing Start Time
Zamanlı başlatma seçeneği kullanıldığında, cihazın otomatik olarak hangi tarih ve saatte kayıt almaya başlayacağını belirler.
Trip Description
Ölçüm işlemiyle ilgili açıklama girilebilen alandır. Kullanıcı bu bölüme sevkiyat, depolama, ortam takibi veya benzeri kısa görev notları ekleyebilir.
Save Parameter
Yapılan ayarların cihaza kaydedilmesini sağlar. Parametreler düzenlendikten sonra bu buton ile ayarlar cihaz belleğine aktarılır.
Import Template
Önceden hazırlanmış ayar şablonlarını yazılıma yüklemek için kullanılır. Böylece daha önce kullanılan parametreler tekrar uygulanabilir.
Export Template
Mevcut ayarların şablon olarak kaydedilmesini sağlar. Aynı parametreleri farklı ölçüm işlemlerinde kullanmak isteyen kullanıcılar için pratik bir seçenektir.

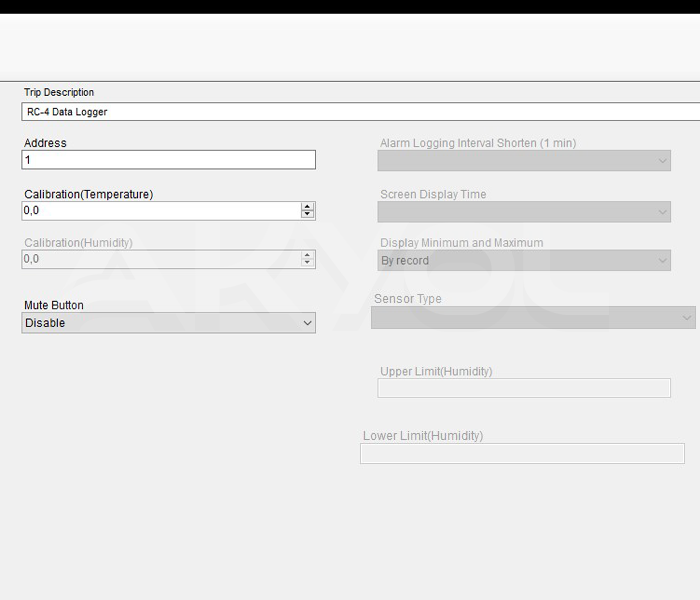

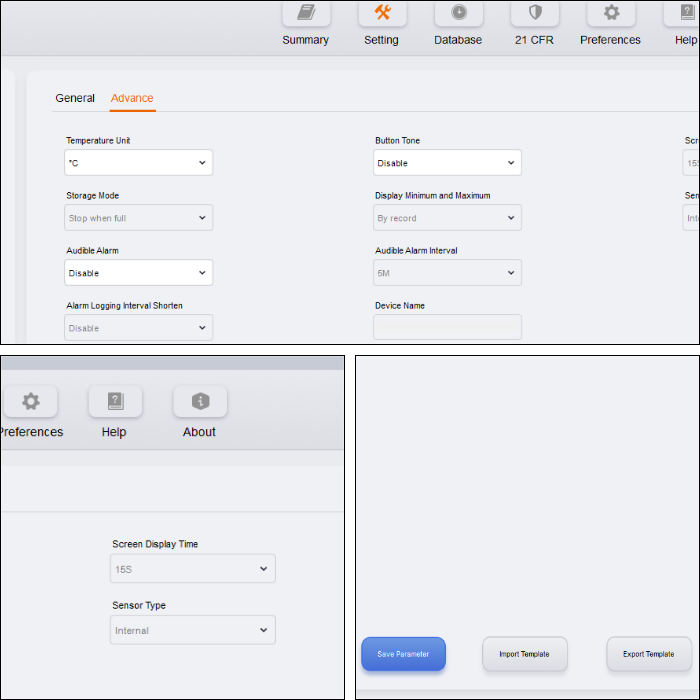

Setting > Advance ekranı, Elitech RC-4 cihazının ek yapılandırma seçeneklerini içerir. Bu bölümde sıcaklık birimi, kayıt hafızası davranışı, sesli uyarı ayarları, ekran süresi, cihaz adı ve sensör tipi gibi gelişmiş seçenekler düzenlenebilir.

Temperature Unit
Sıcaklık ölçümlerinin hangi birimle görüntüleneceğini belirler. Kullanıcı ölçüm sonuçlarını °C veya °F olarak gösterecek şekilde seçim yapabilir.
Storage Mode
Cihaz hafızası dolduğunda kayıt işleminin nasıl devam edeceğini belirler. “Stop when full” seçildiğinde hafıza dolunca kayıt durur. Döngüsel kayıt seçeneğinde ise yeni kayıtlar eski verilerin üzerine yazılabilir.
Audible Alarm
Sesli alarm özelliğini açmak veya kapatmak için kullanılır. Aktif edildiğinde limit dışı ölçümlerde cihaz sesli uyarı verebilir.
Alarm Logging Interval Shorten
Alarm oluştuğunda kayıt aralığının kısaltılıp kısaltılmayacağını belirler. Bu seçenek aktif olduğunda limit dışı durumlarda daha sık veri kaydı alınabilir.
Button Tone
Cihaz tuşlarına basıldığında sesli tuş uyarısı verilip verilmeyeceğini belirler. “Disable” seçeneği kullanıldığında tuş sesi kapalı olur.
Display Minimum and Maximum
Cihaz ekranında minimum ve maksimum ölçüm değerlerinin görüntülenme şeklini belirler. Seçime göre min. ve max. değerler kayıt bazında takip edilebilir.
Audible Alarm Interval
Sesli alarm kullanılıyorsa, uyarı sesinin hangi zaman aralığında tekrar edeceğini belirler. Örneğin 5M seçimi, alarm tekrar aralığının 5 dakika olarak ayarlanmasını sağlayabilir.
Device Name
Cihaza özel isim vermek için kullanılan alandır. Birden fazla cihazın bulunduğu uygulamalarda cihazların kolay ayrıştırılmasına yardımcı olur.
Screen Display Time
Cihaz ekranının açık kalacağı süreyi belirler. Örneğin 15S ayarı seçildiğinde ekran 15 saniye boyunca açık kalır.
Sensor Type
Ölçüm yapılacak sensör tipini belirler. “Internal” seçili olduğunda cihaz ölçümleri dahili sensörü üzerinden gerçekleştirir.

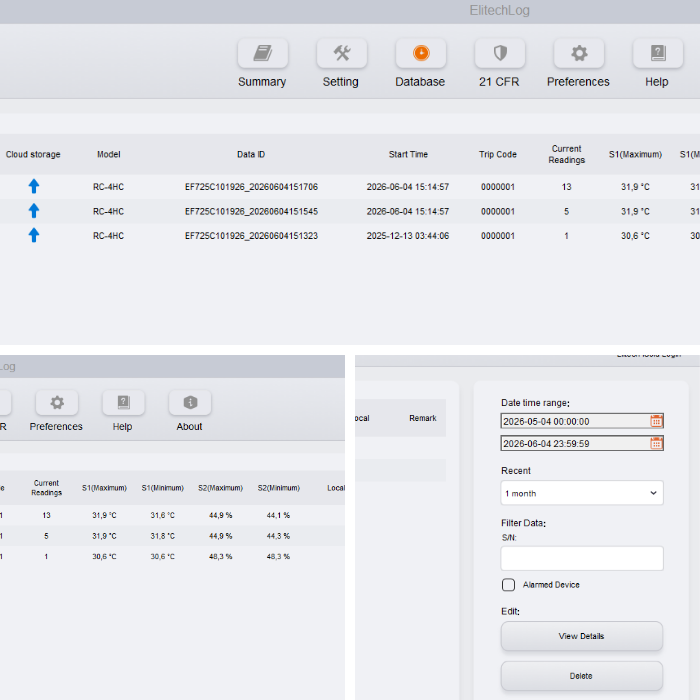

Database ekranı, Elitech RC-4 cihazından bilgisayara aktarılan geçmiş ölçüm kayıtlarının görüntülendiği bölümdür. Bu ekranda cihaz modeli, kayıt başlangıç zamanı, okuma sayısı, maksimum ve minimum sıcaklık değerleri tablo halinde incelenebilir. Sağ taraftaki filtreleme alanından tarih aralığı seçilebilir, alarm oluşan kayıtlar ayrıştırılabilir ve seçilen kayıt View Details seçeneğiyle ayrıntılı olarak görüntülenebilir.
