Linshang LS216 3 Katmanlı Ultrasonik Kalınlık Ölçer

Linshang LS216 3 Katmanlı Ultrasonik Kalınlık Ölçer

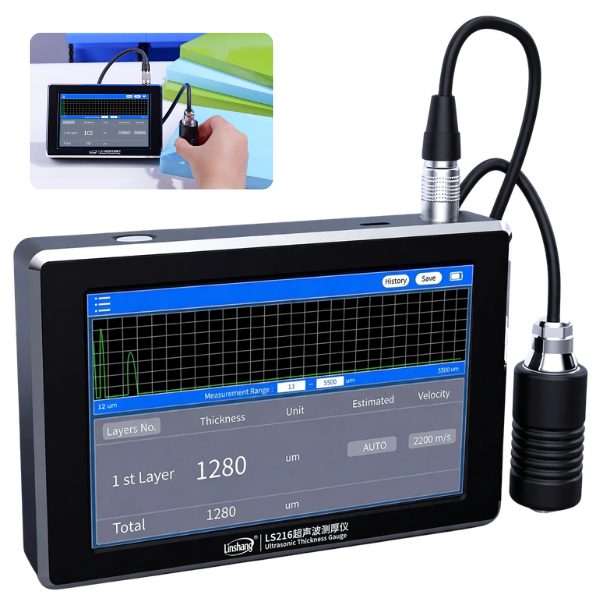

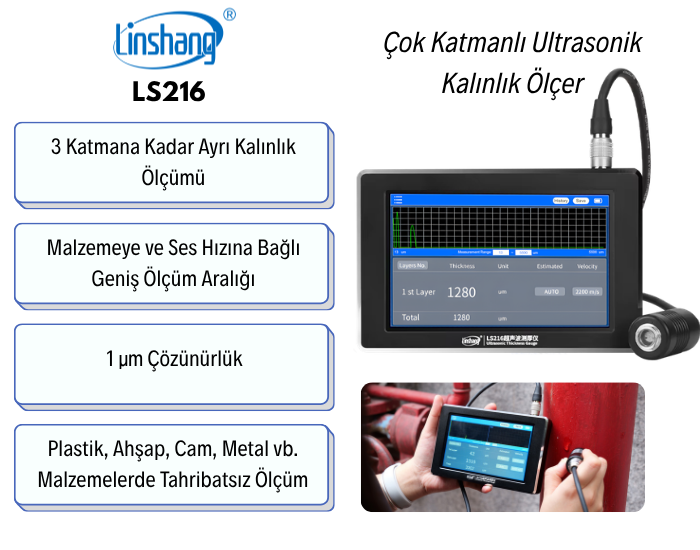

Linshang LS216 3 katmanlı ultrasonik kalınlık ölçer; metal, cam, ahşap, plastik, boya ve kaplama gibi farklı yüzeylerde tahribatsız kalınlık ölçümü gerçekleştirmek için geliştirilmiştir. Birbirinden bağımsız üç katmana kadar ölçüm yapabilmesi ve 1 µm çözünürlüğü, hassas kontrol gerektiren uygulamalarda avantaj sağlar. Renkli dokunmatik ekranı ve gerçek zamanlı dalga formu desteği sayesinde ölçüm sonuçları hızlı ve anlaşılır biçimde görüntülenebilir.

Linshang LS216 3 Katmanlı Ultrasonik Kalınlık Ölçer Özellikleri

- Linshang LS216 3 katmanlı ultrasonik kalınlık ölçer; plastik, cam, ahşap ve metal gibi farklı malzemelerde yüzey kaplaması ile ana malzeme kalınlığının parçaya zarar vermeden ölçülmesine imkân tanır. Darbe-yankı teknolojisi sayesinde ölçüm yapılacak parçanın yalnızca bir yüzeyine ulaşılması yeterlidir.
- Çok katmanlı yapılarda kullanılabilen LS216, uygun ölçüm koşullarında üç ayrı tabakanın kalınlığını bağımsız olarak görüntüleyebilir. Boya, ara katman ve taşıyıcı malzeme gibi farklı tabakaların ayrı ayrı ölçülebilmesi, katman yapısının daha ayrıntılı incelenmesini ve kalite kontrol işlemlerinin daha etkin yürütülmesini sağlar.

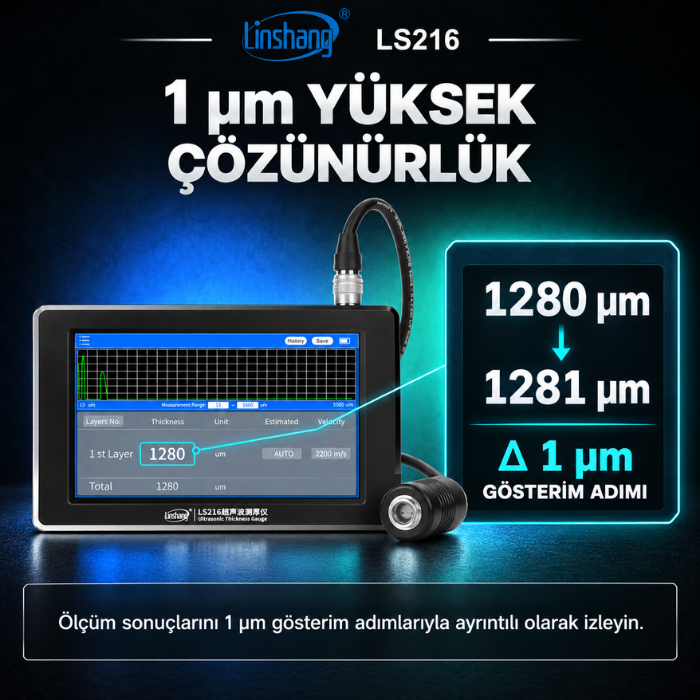

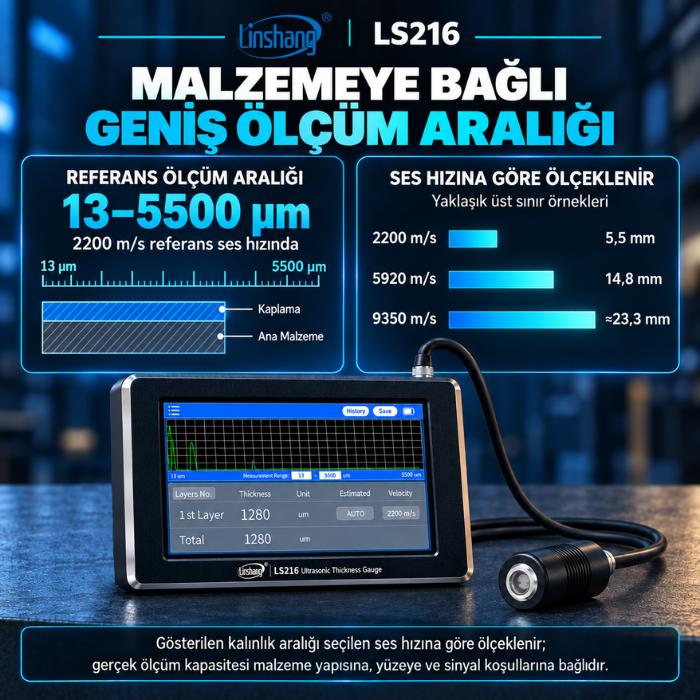

- Cihazda bulunan 15 MHz ultrasonik prob, ses hızının 2200 m/s olduğu malzemelerde 13–5500 µm aralığında ölçüm gerçekleştirebilir. 1 µm çözünürlüğe sahip LS216’nın doğruluk değeri, H gerçek kaplama kalınlığını göstermek üzere ±(3 µm + %3H) olarak belirtilmiştir.
- Ultrasonik sinyallerden elde edilen yankılar, ölçüm esnasında renkli ekran üzerinde anlık dalga formu olarak takip edilebilir. Hareketli imleç kullanılarak farklı yankı noktaları ve katman sınırları incelenebilir; böylece özellikle üç katmanlı ölçümlerde sonuçların daha kontrollü yorumlanması mümkün olur.
- Linshang LS216 içerisinde 20’den fazla yaygın malzeme için önceden tanımlanmış ses hızı seçenekleri bulunur. Kullanıcı uygun değeri hazır listeden seçebilir, kalınlığı bilinen bir referans parça yardımıyla hesaplayabilir veya ses hızını 1000–9999 m/s arasında manuel olarak belirleyebilir.
- Ölçümün alt ve üst sınırlarıyla birlikte tahmini malzeme kalınlığı kullanıcı tarafından tanımlanabilir. Bu ayarlar, ölçüm sırasında oluşabilecek ilgisiz yankıların elenmesine yardımcı olurken çok katmanlı yüzeylerde doğru sinyal bölgesinin daha kolay tespit edilmesini sağlar.
- Ø6 mm temas çapına sahip ultrasonik prob, dar alanlarda, küçük parçalar üzerinde ve belirli noktalarda lokal kalınlık kontrolü yapılmasını kolaylaştırır. Hassas ölçüm elde edebilmek için prob yüzeyinin temiz olması ve ölçüm bölgesine tamamen temas etmesi önemlidir.

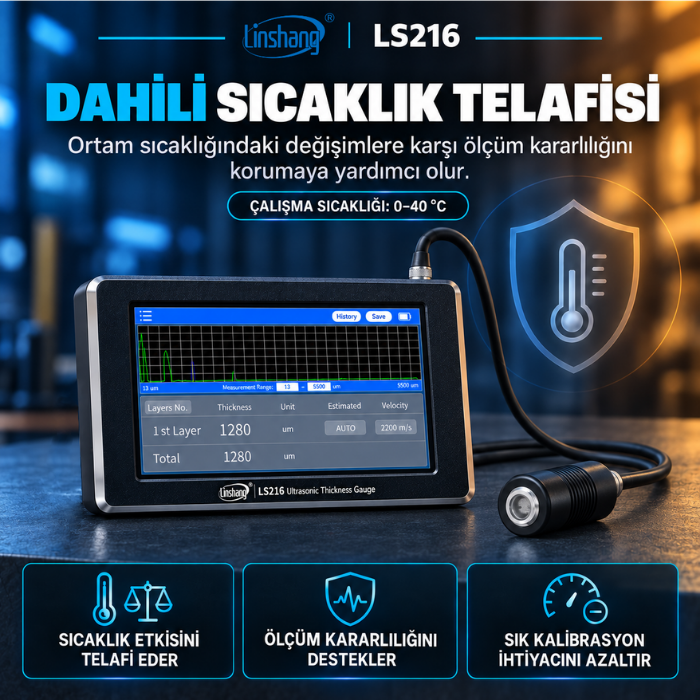

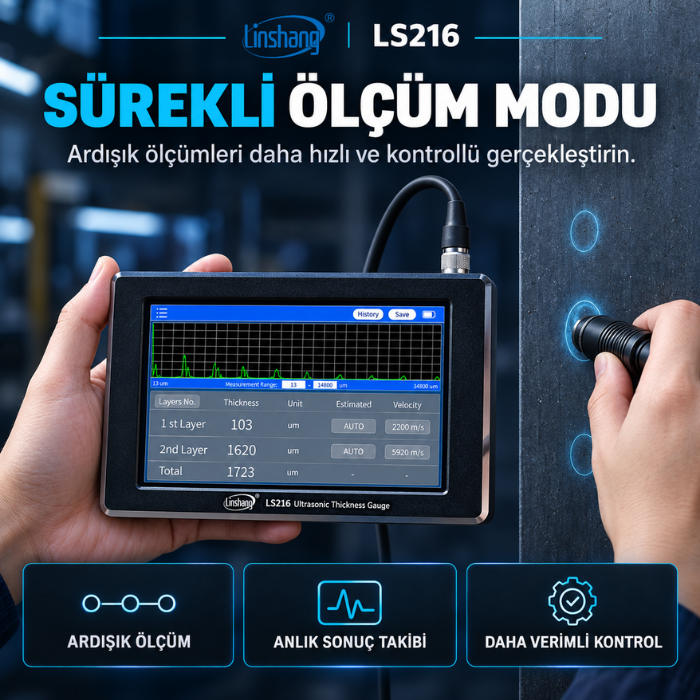

- Cihazın sıfır kalibrasyon özelliği, probda kullanım sürecinde oluşabilecek küçük değişimlerin ölçüm sonuçlarına etkisini azaltmaya yardımcı olur. Sıcaklık kompanzasyonu ölçüm kararlılığını desteklerken sürekli ölçüm fonksiyonu, birden fazla noktanın seri biçimde kontrol edilmesine olanak tanır.

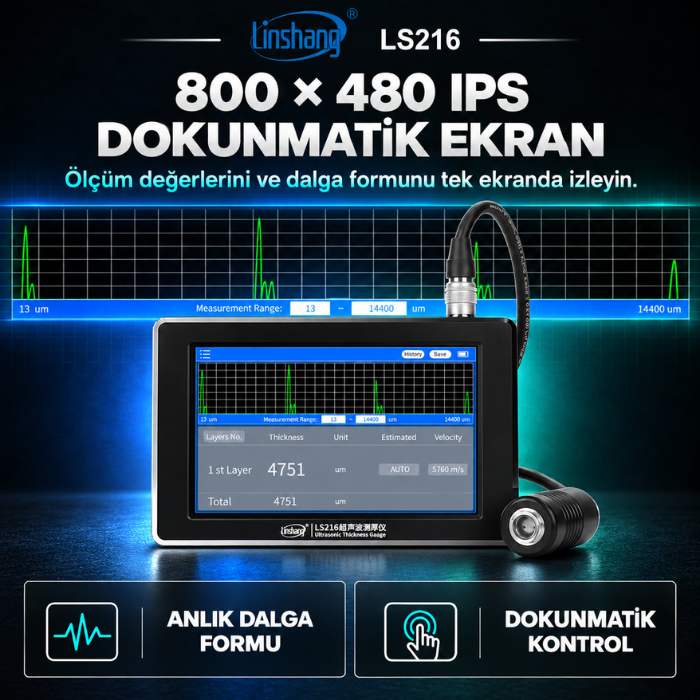

- 800 × 480 piksel çözünürlüğe sahip IPS renkli dokunmatik ekran; ölçüm değerlerinin, cihaz ayarlarının ve dalga formunun net şekilde izlenmesini sağlar. 999 ölçüm kaydını hafızasında tutabilen LS216, usb bağlantısı üzerinden windows yazılımına bağlanabilir ve kayıtlı sonuçlar excel ortamına aktarılabilir.

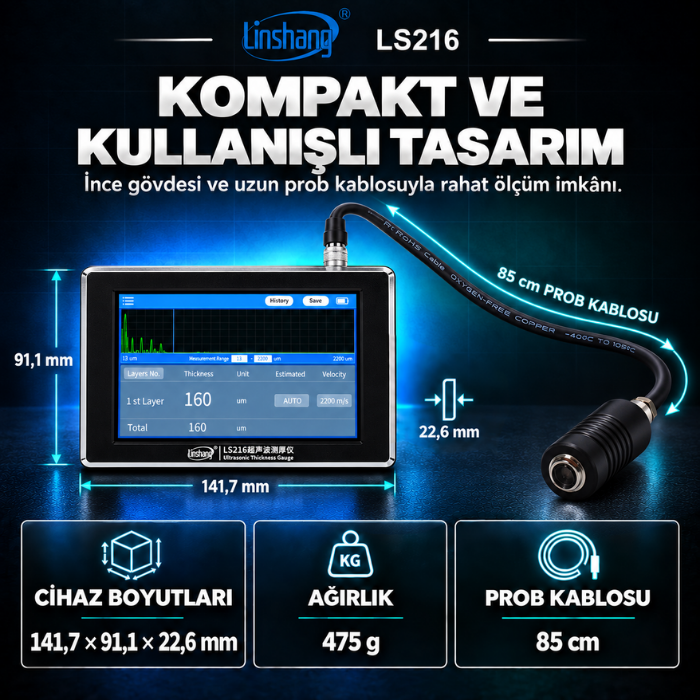

- CNC işleme ile üretilmiş alüminyum alaşımlı gövde, cihazın profesyonel kullanıma uygun sağlam bir yapıya sahip olmasını destekler. Linshang LS216, 141,7 × 91,1 × 22,6 mm ölçülerinde ve yaklaşık 475 gram ağırlığındadır. Dahili 4000 mAh lityum bataryası USB Type-C bağlantısı aracılığıyla şarj edilir.

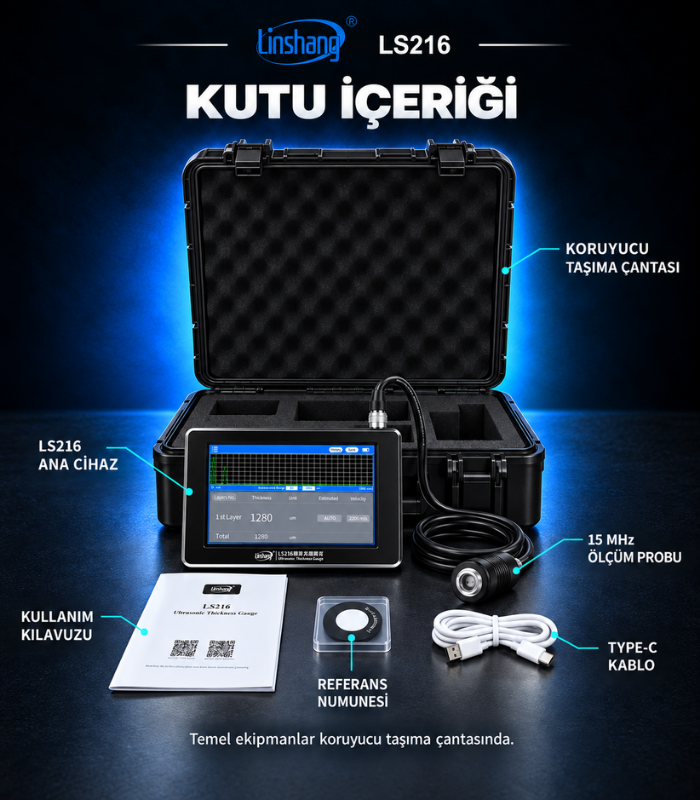

- Linshang LS216 kutu içeriğinde ana cihaz, 15 MHz ultrasonik prob, usb kablosu, 1 adet referans numunesi ve kullanım kılavuzu yer alır. Ölçüm uygulamalarında gerekli olan 1000 ml kuplaj sıvısı da tarafımızdan ayrıca ürüne eklenerek gönderilmektedir.

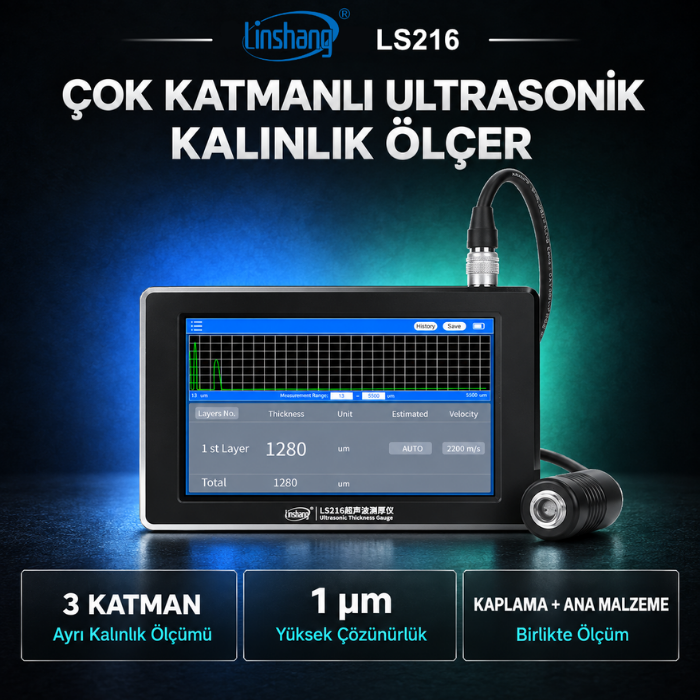

Linshang LS216 3 katmanlı ultrasonik kalınlık ölçer, kaplama katmanları ile ana malzemenin kalınlığını tahribatsız yöntemle analiz etmek için geliştirilmiştir. 1, 2 ve 3 katmanlı ölçüm modları sayesinde her tabaka için ayrı ses hızı değeri belirlenebilir ve elde edilen kalınlık değerleri bağımsız olarak izlenebilir. 1 µm çözünürlüğe sahip cihaz, renkli dokunmatik ekranı ve gerçek zamanlı dalga formu ile ölçüm sinyallerinin ayrıntılı biçimde takip edilmesini sağlar.

Ultrasonik Kalınlık Ölçer Nedir?

- Ultrasonik kalınlık ölçer, malzemenin yapısını bozmadan kalınlık kontrolü yapılmasını sağlayan tahribatsız bir ölçüm cihazıdır. Prob tarafından gönderilen ultrasonik dalgalar malzeme içinde ilerleyerek katman veya yüzey sınırlarından geri döner. Cihaz, bu sinyallerin dönüş süresini değerlendirerek kalınlık değerini hesaplar.

- Ultrasonik ölçüm yöntemi, parçanın yalnızca tek yüzeyine erişilebildiği uygulamalarda önemli avantaj sağlar. Uygun malzeme ve yüzey koşullarında metal, cam, plastik, ahşap ve kaplama katmanlarının ölçümünde kullanılabilir. Çok katmanlı yapılarda üç ayrı tabakanın kalınlığını bağımsız olarak kontrol etmeye olanak tanır.

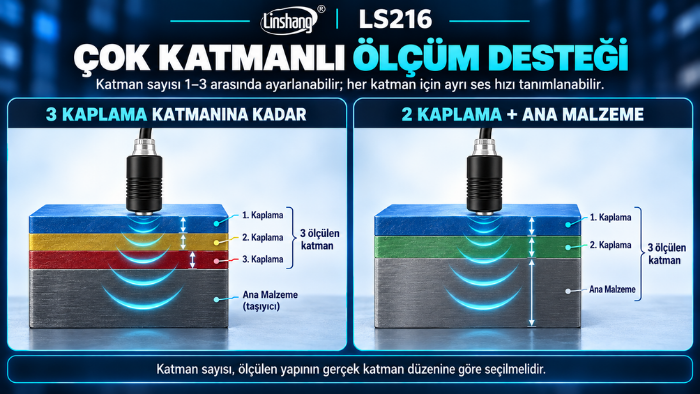

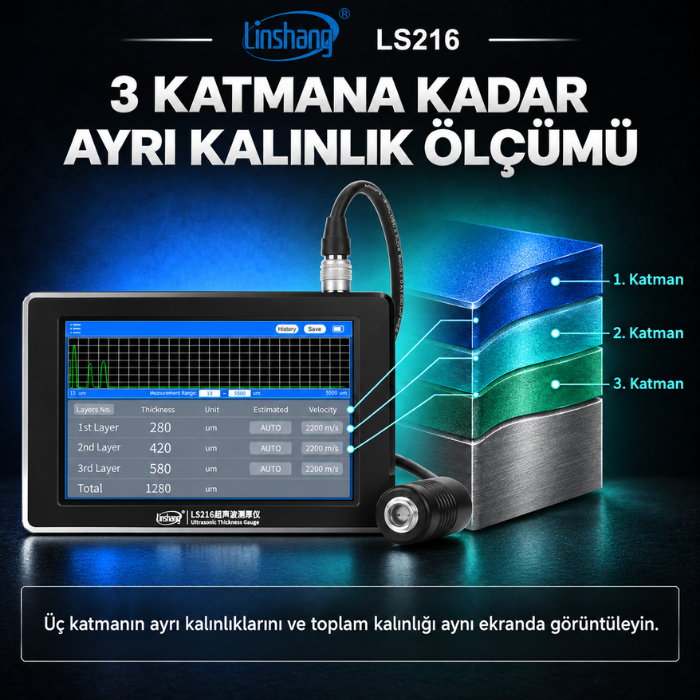

Üç katmana kadar her tabakanın kalınlık değerini ve toplam kalınlık sonucunu aynı ekran üzerinden birlikte görüntülemeye imkan tanır.

Ses Hızı Neden Önemlidir?

- Linshang LS216 3 katmanlı ultrasonik kalınlık ölçer ile doğru sonuç elde edebilmek için ölçüm yapılan malzemenin ses hızı değerinin doğru tanımlanması gerekir. Ultrasonik dalgalar metal, cam, plastik ve ahşap gibi farklı malzemelerin yapısına bağlı olarak farklı hızlarda ilerler.

- Uygun olmayan bir ses hızı değeri kullanılması, hesaplanan kalınlığın gerçek değerden farklı çıkmasına yol açabilir. Malzemenin ses hızı bilinmiyorsa, kalınlığı önceden bilinen bir referans numunesi kullanılarak uygun değer belirlenebilir ve sonraki ölçümlerde kullanılmak üzere cihaza kaydedilebilir.

Doğru Ölçüm İçin

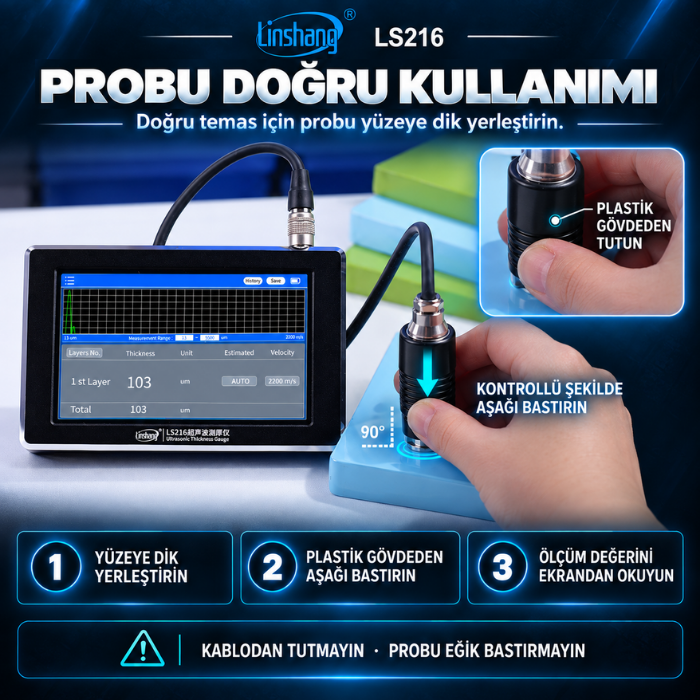

- Ultrasonik prob ile ölçüm yüzeyi arasında kesintisiz sinyal aktarımı sağlamak için ultrason jeli veya uygun kuplaj sıvısı kullanılmalıdır. Ölçüm bölgesinin temiz ve düzgün olması, probun yüzeye tam olarak oturması önemlidir. Probun plastik gövdesinden kontrollü şekilde bastırılması, ölçüm sırasında kararlı temas kurulmasına yardımcı olur.

- LS216 ile elde edilebilecek ölçüm aralığı ve performansı her malzemede aynı olmayabilir. Sonuçlar; malzemenin ses hızı, iç yapısı, yüzey özellikleri, katman yapısı ve ultrasonik yankının kalitesine bağlı olarak değişiklik gösterebilir.

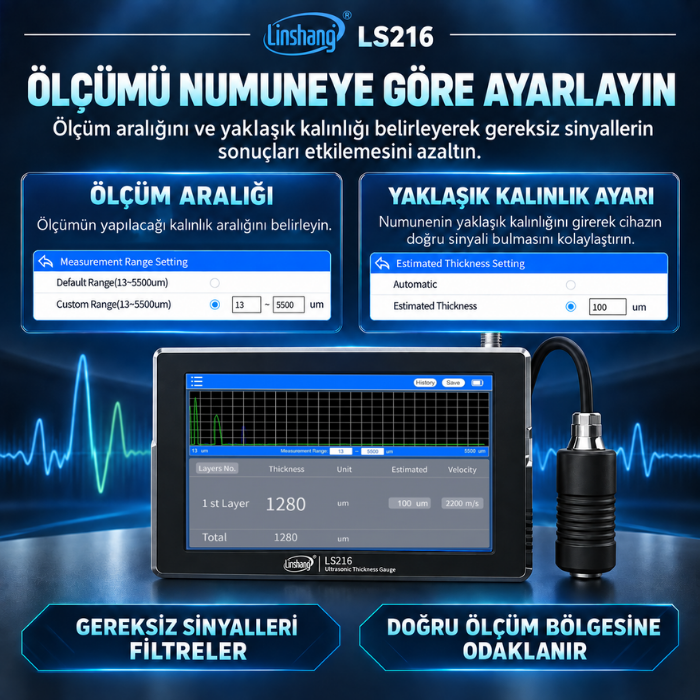

LS216’da arama bölgesi kullanıcı tarafından sınırlandırılabildiği için cihaz, yalnızca belirlenen kalınlık aralığındaki yankılara odaklanabilir. Numuneye ait tahmini kalınlık bilgisinin tanımlanması da doğru yankının ayırt edilmesini kolaylaştırır. Bu bilgi gerçek ölçüm değeri yerine geçmez; cihazın sinyali yorumlarken kullandığı yardımcı bir başlangıç verisidir.

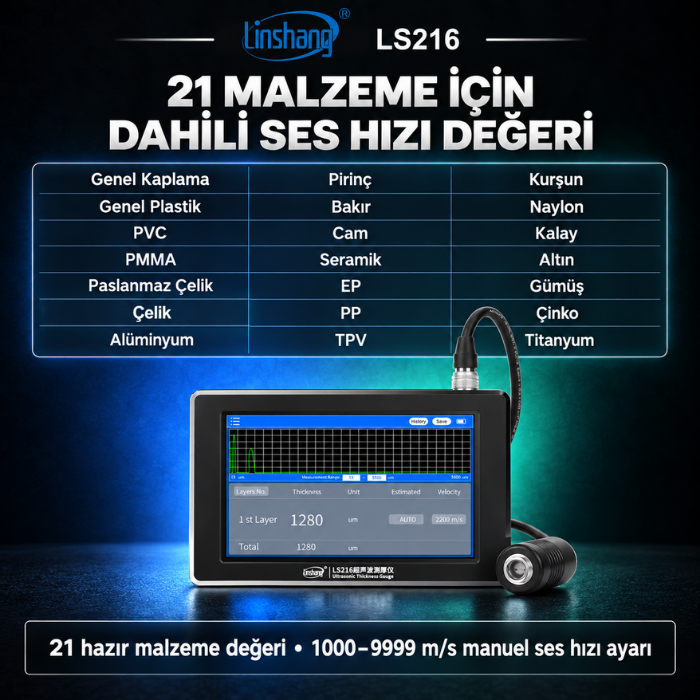

Ultrasonik kalınlık ölçer, 21 farklı malzeme için önceden tanımlanmış ses hızı seçeneklerine sahiptir. Hazır listede yer almayan yüzeylerde ise kullanıcı, malzemeye uygun değeri 1000–9999 m/s aralığında doğrudan girebilir. Ultrasonik kalınlık hesabı seçilen ses hızı üzerinden yapıldığı için doğru değerin tanımlanması, ölçüm sonucunun hassasiyeti açısından belirleyicidir.

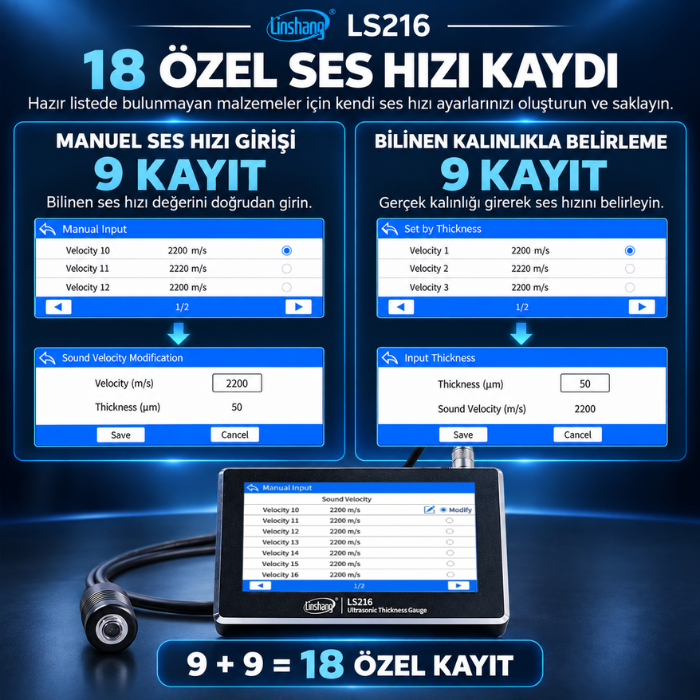

Standart listede yer almayan malzemeler için 18 ayrı özel ses hızı profili oluşturulmasına olanak tanır. Bu profillerin 9’unda ses hızı kullanıcı tarafından doğrudan tanımlanırken, diğer 9’unda bilinen kalınlığa sahip bir referans parça üzerinden uygun değer hesaplanabilir. Oluşturulan profiller cihaz hafızasında saklanarak farklı ölçümlerde tekrar kullanılabilir.

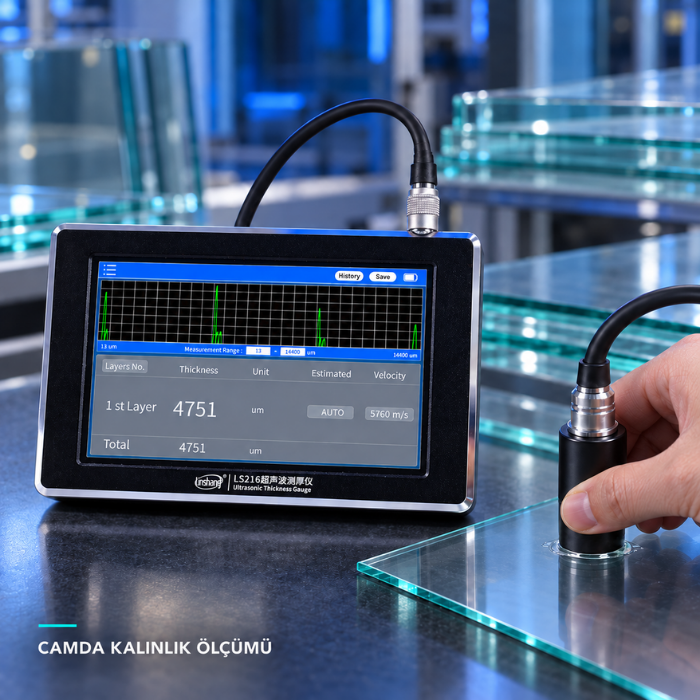

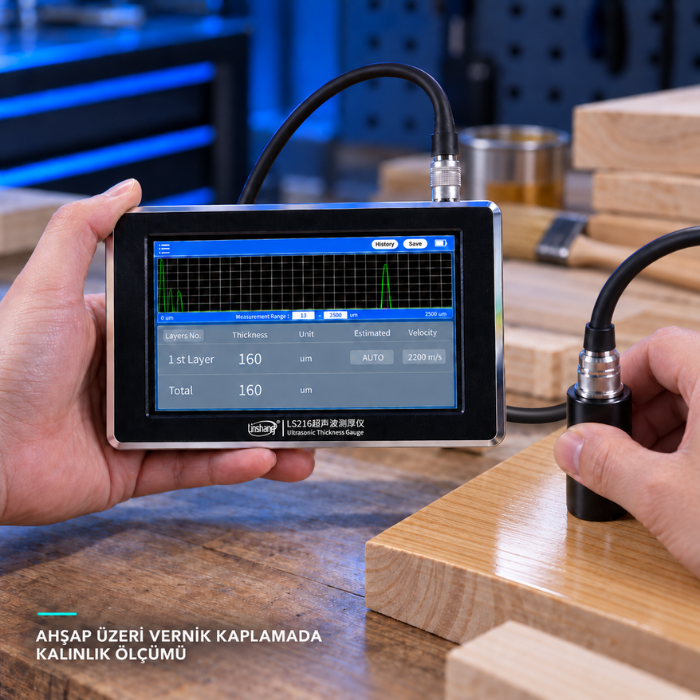

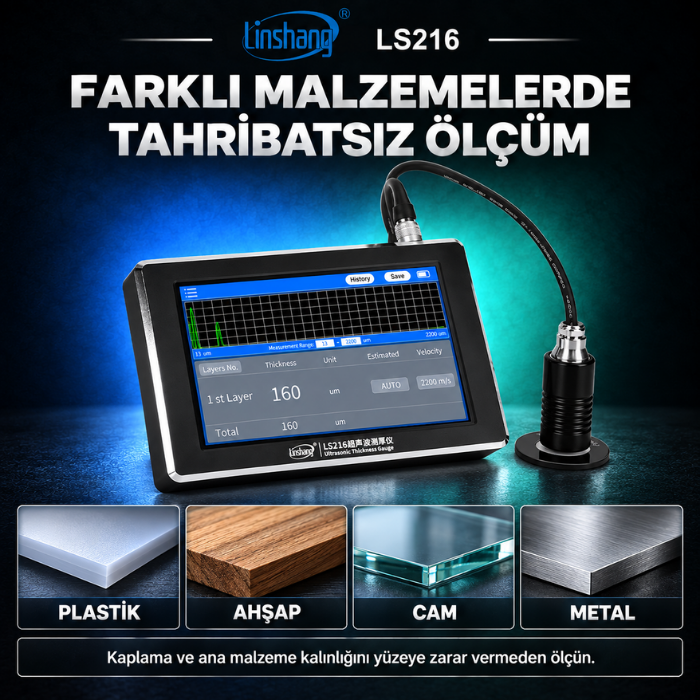

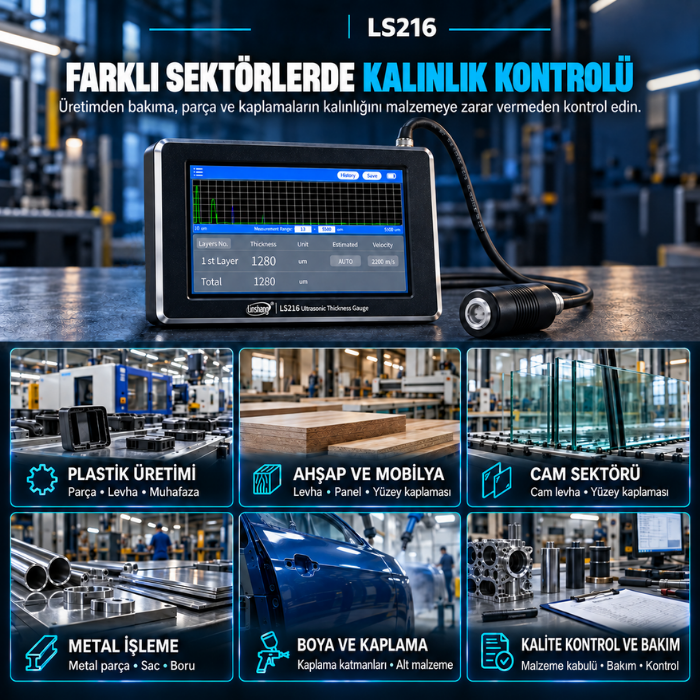

Linshang LS216 ile uygun plastik, ahşap, cam ve metal yüzeylerde hem kaplama katmanlarını hem de ana malzeme kalınlığını tahribatsız olarak kontrol edin.

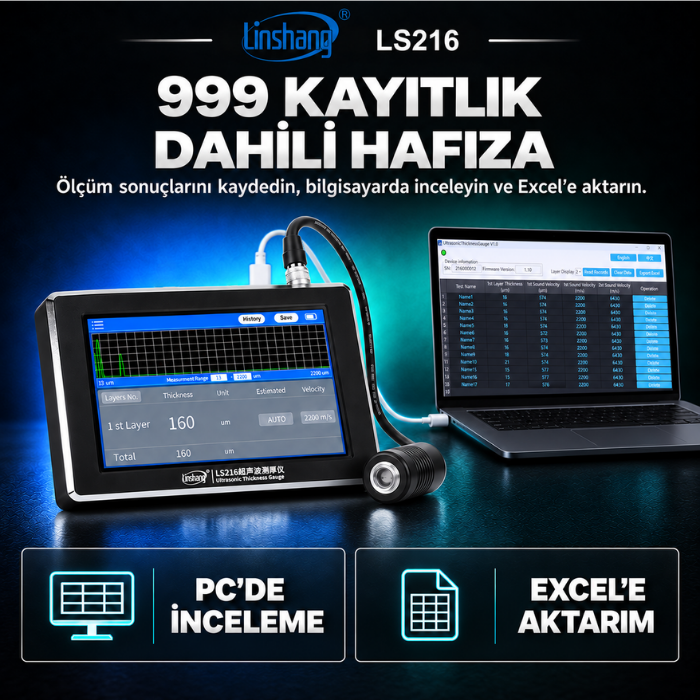

999 ölçüm kaydını dahili hafızasında tutabilir; kayıtlı sonuçlar bilgisayar üzerinden kontrol edilebilir ve Excel’e aktarılabilir.

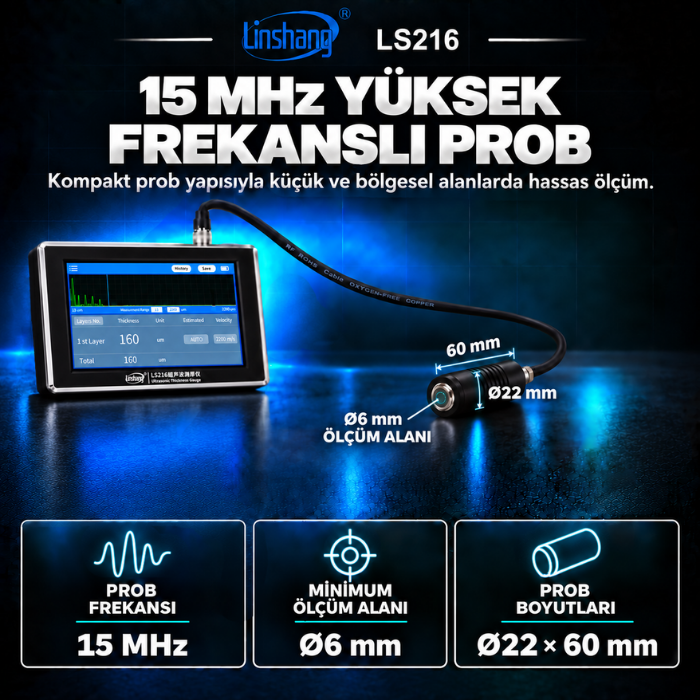

Linshang LS216’nın 15 MHz ultrasonik probu, Ø6 mm temas çapı sayesinde dar bölgelerde, küçük parçalarda ve belirli ölçüm noktalarında hassas kalınlık kontrolü yapılmasını kolaylaştırır.

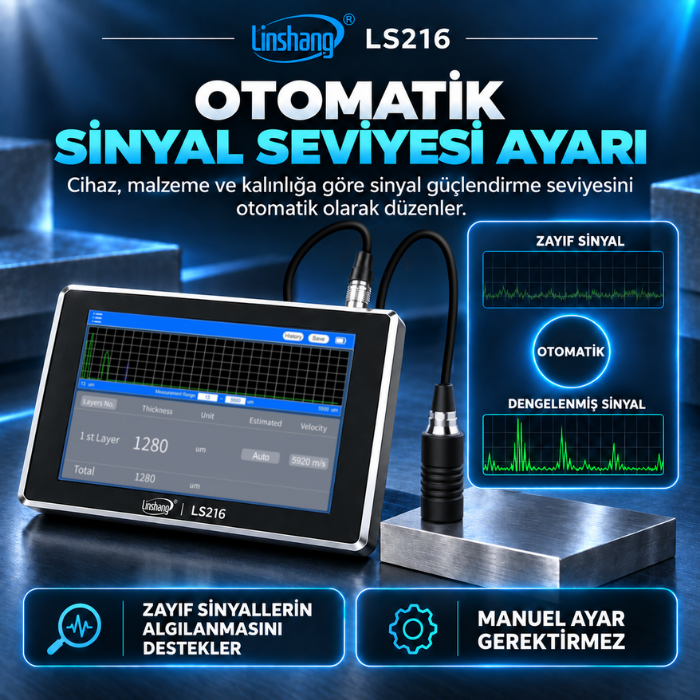

Ölçüm sırasında sinyal kazancını malzeme yapısı ve kalınlık değerine göre otomatik olarak düzenler. Bu sayede zayıf ultrasonik yankıların daha kolay algılanması ve dalga formunun daha stabil izlenmesi sağlanır. Kazanç ayarı cihaz tarafından otomatik yönetildiğinden kullanıcı ayrıca manuel sinyal ayarı yapmak zorunda kalmaz.

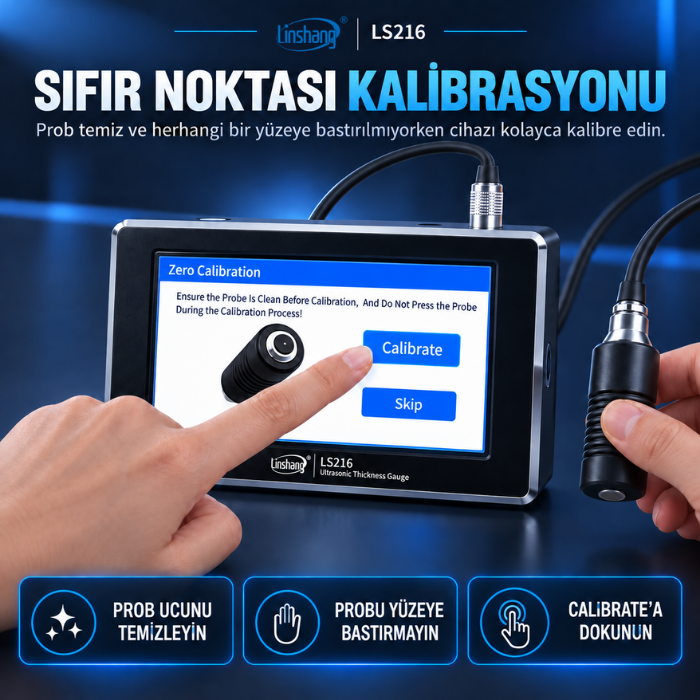

Kalınlık ölçer sıfır kalibrasyonu, probun ölçüme başlamadan önce referans noktasının yeniden ayarlanmasını sağlar. İşlem sırasında prob temiz tutulmalı ve hiçbir yüzeye temas ettirilmeden "Calibrate" komutu kullanılmalıdır. Bu ayar yalnızca probun başlangıç referansını düzenler; malzemeye ait ses hızı değerinde herhangi bir değişiklik yapmaz.

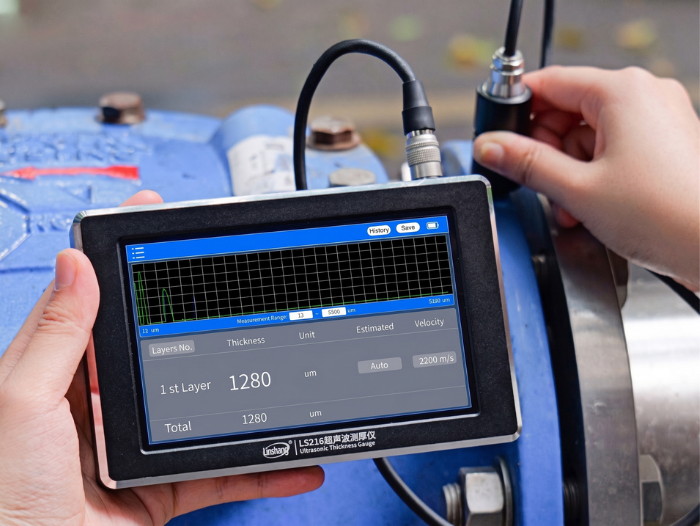

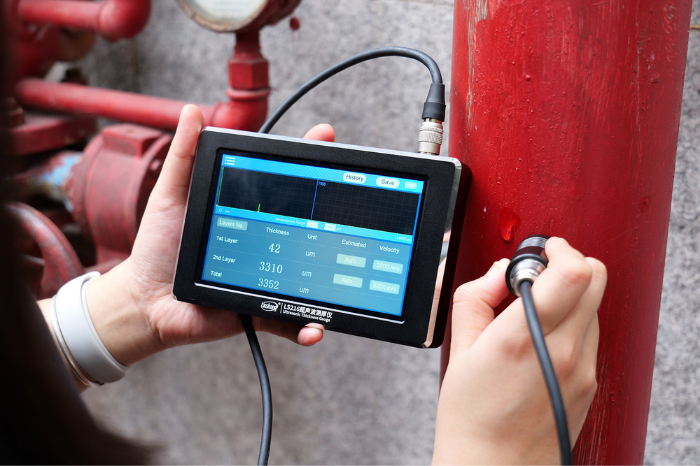

Linshang LS216 ile endüstriyel metal yüzeylerdeki boya ve kaplama tabakalarının kalınlığını, parçaya zarar vermeden doğrudan sahada ölçebilirsiniz.

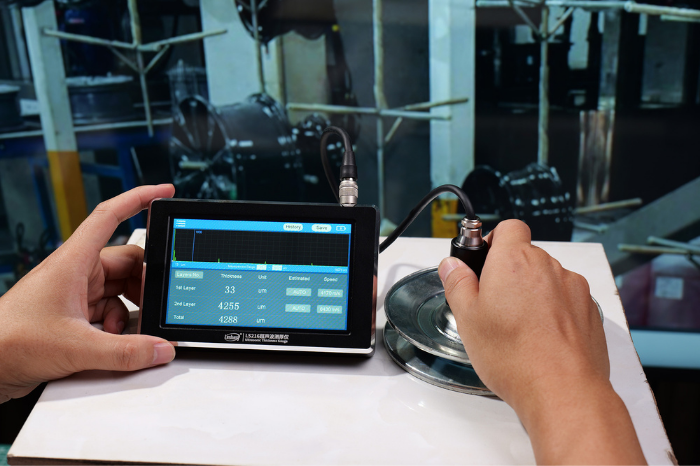

LS216 ile metal kaplamalı parçalarda yüzey kaplaması ve altındaki ana metal kalınlığını ayrı değerler halinde belirleyebilirsiniz.

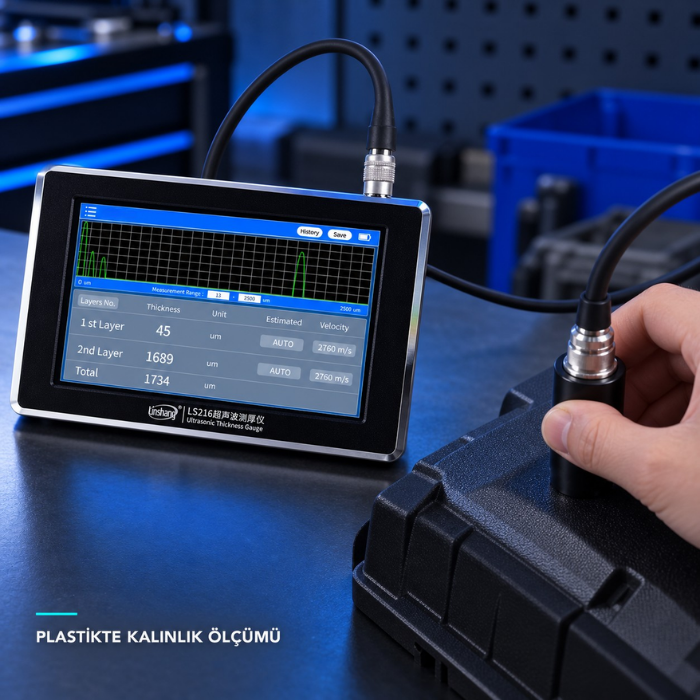

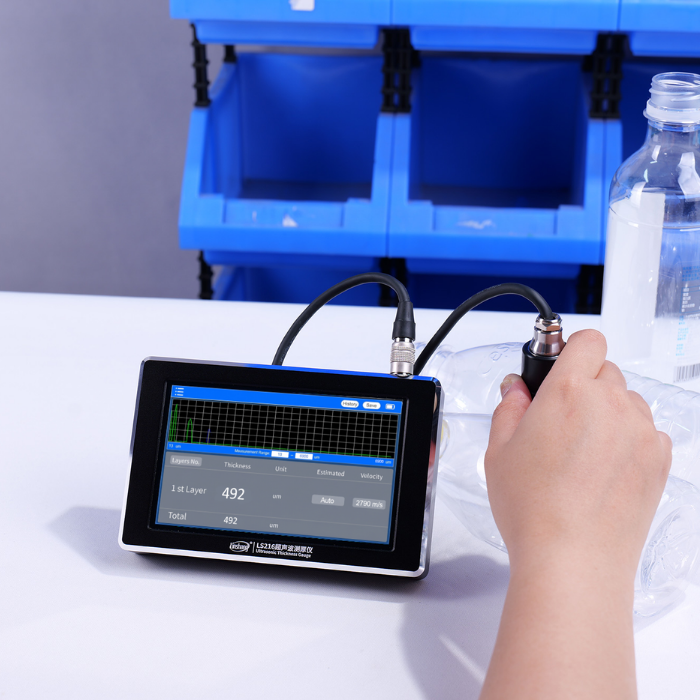

Plastik şişe ve ambalajların duvar kalınlığını, ürünü kesmeden ve yapısını bozmadan tek taraftan tahribatsız olarak ölçebilirsiniz.

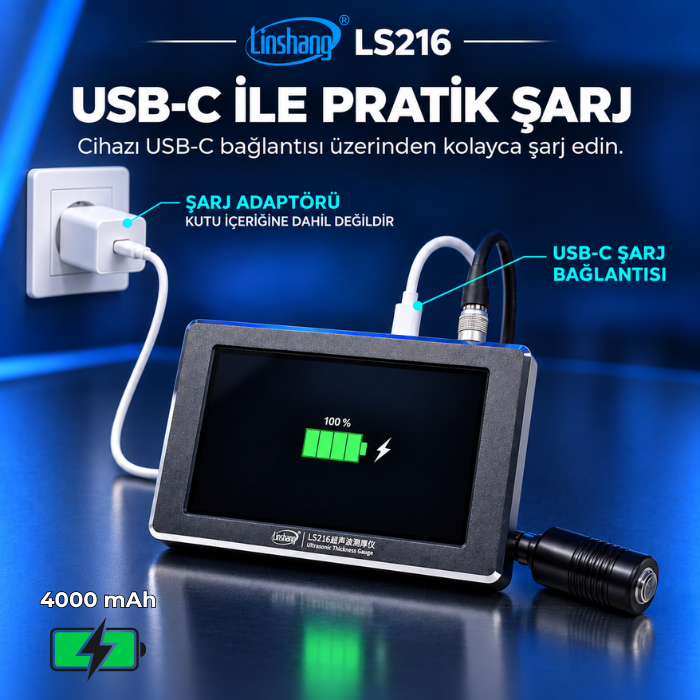

4000 mAh dahili bataryası sayesinde kablosuz ve taşınabilir kullanım imkânı sunar. Cihazın şarjı USB-C portu üzerinden, uyumlu bir 5 V DC adaptör ya da usb güç kaynağı kullanılarak yapılabilir. Şarj için gerekli adaptör kutu içeriğinde yer almaz.

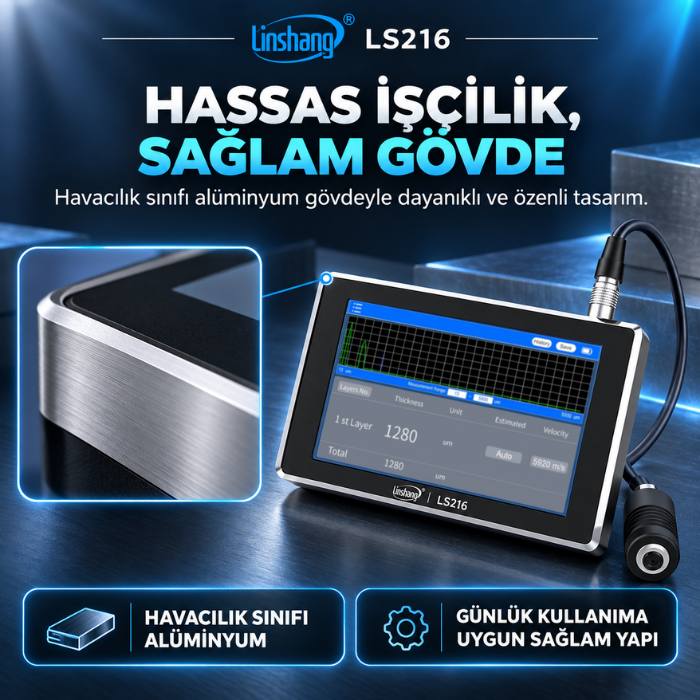

Linshang LS216’nın cnc ile işlenmiş havacılık sınıfı alüminyum gövdesi, zorlu profesyonel kullanım koşullarında dayanıklılık ve uzun ömürlü kullanım sağlayacak şekilde tasarlanmıştır.
