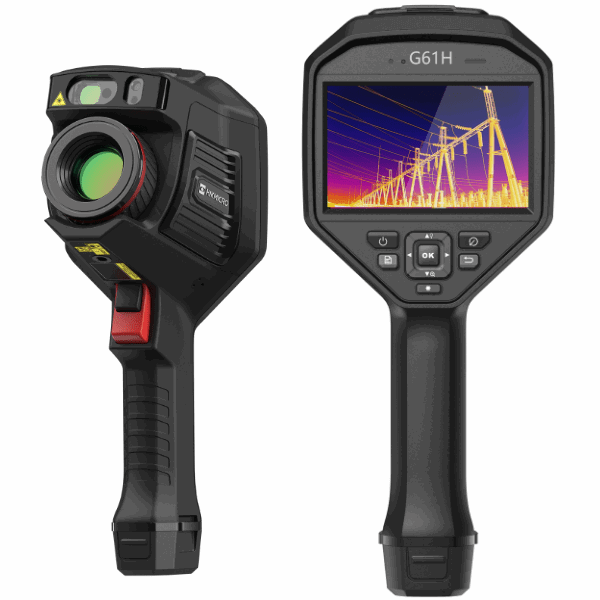

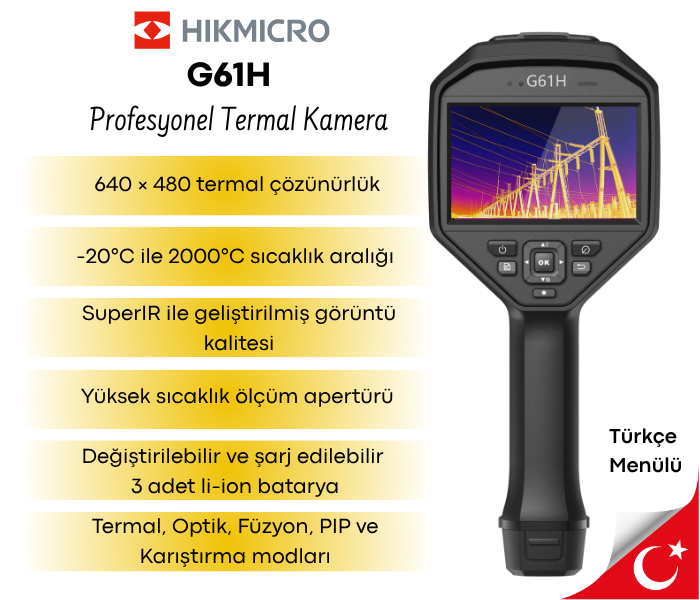

HIKMICRO G61H profesyonel termal görüntüleme cihazı, 640x480 piksel termal çözünürlüğüyle endüstriyel ekipmanların sıcaklık dağılımını ayrıntılı olarak görüntüler. −20 °C ile 2000 °C arasındaki ölçüm kapasitesi, bakım kontrolleri ve arıza tespiti çalışmalarında kullanılmasını sağlar. SuperIR görüntü iyileştirme, 50 Hz yenileme hızı ve beş görüntüleme modu farklı inceleme ihtiyaçlarına uyum sunar. Nokta, çizgi ve alan ölçüm araçlarıyla elektrik panoları, trafolar, dökümhaneler ve endüstriyel fırınlardaki aşırı ısınma ve ısı kayıpları değerlendirilebilir.


HIKMICRO G61H Profesyonel Termal Görüntüleme Cihazı Özellikleri

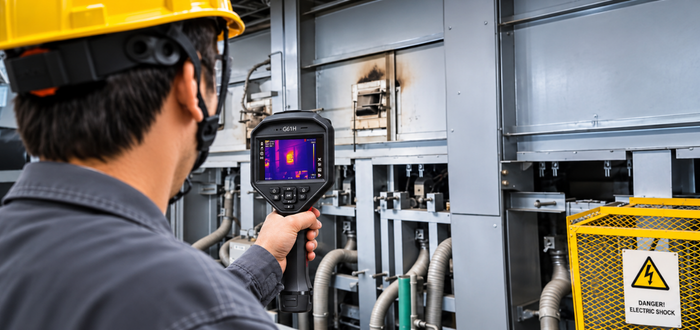

- Elektrik panolarında ısınan bağlantıları veya üretim hatlarındaki sıcaklık dağılımını incelemek için kullanılan HIKMICRO G61H profesyonel termal görüntüleme cihazı, 640 × 480 piksel VOx dedektörüyle 307.200 noktadan sıcaklık verisi toplar.

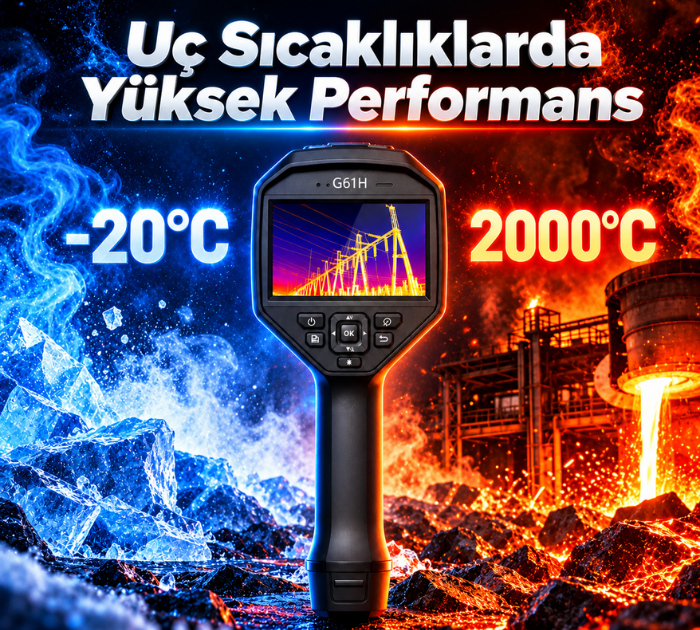

- Dökümhaneler, metalurji tesisleri, mekanik sistemler ve yüksek sıcaklıklı fırınlar dahil farklı endüstriyel uygulamalarda yüzeye temas etmeden ölçüm yapılabilir. G61H’nin sıcaklık ölçüm kapasitesi −20 °C’den 2000 °C’ye uzanır.
- Ölçüm yapılacak hedefin sıcaklığına göre −20–150 °C, 0–650 °C veya 300–2000 °C kademesi seçilir. 300–2000 °C kademesini kullanmadan önce kutuya dahil apertür diyaframının takılması gerekir.
- Bir yüzeydeki küçük sıcaklık değişimleri, aşırı ısınmanın veya yalıtım sorunlarının incelenmesinde yol gösterici olabilir. G61H’nin 35 mK’nin altındaki NETD değeri, bu tür küçük farkların algılanmasına yardımcı olur.
- Hareketli bir ekipman incelenirken veya hedefin sıcaklığı değişirken 50 Hz yenileme hızı akıcı görüntü takibi sunar. Bu sayede bakım ve kontrol sırasında termal sahne daha rahat izlenebilir.

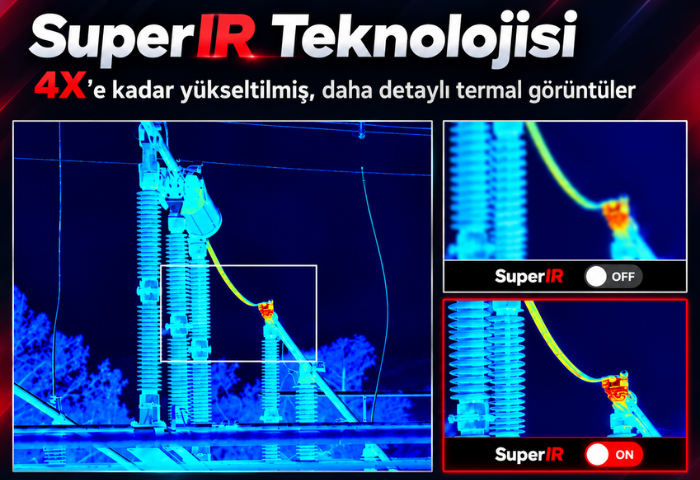

- SuperIR teknolojisi, çekilmiş termal fotoğrafları görüntü işleme yöntemiyle 1280 × 960 piksele kadar yükseltir. İşlenen fotoğraflar, küçük detayların daha net incelenmesine yardımcı olur.
- Yüzeylerin yaydığı kızılötesi enerjiyi algılayan termal dedektör, 7,5–14 µm spektral aralıkta çalışır. Dedektörün piksel aralığı 17 µm’dir.
- 25 mm odak uzaklıklı standart objektif, F1.0 diyafram değerine ve 25° × 19° görüş alanına sahiptir. Bu optik yapı, ekipmanların sıcaklık dağılımının görüntülenmesine uygundur.
- 0,68 mrad uzamsal çözünürlük (IFOV), hedefteki küçük sıcaklık bölgelerinin ayırt edilmesini destekler. Standart objektifle 25 cm’ye kadar yakın mesafeden odaklama yapılabilir.

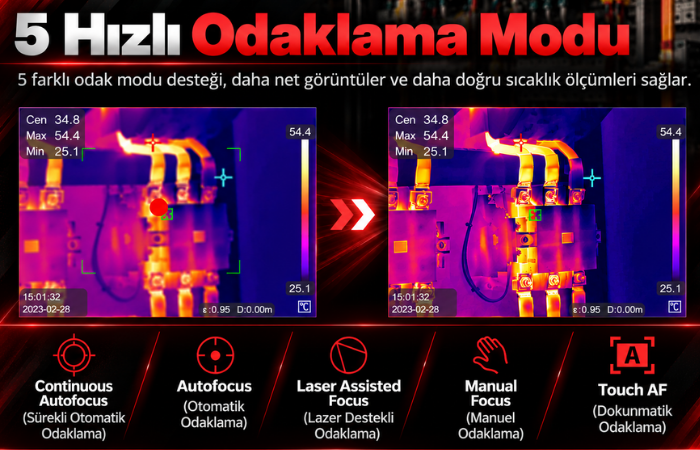

- Yakın veya uzak hedefleri netleştirmek için otomatik, sürekli otomatik, lazer destekli otomatik, manuel ve dokunmatik odaklama seçenekleri arasından seçim yapılabilir.
- Bir ölçüm noktasından diğerine geçildiğinde otomatik odaklama yaklaşık 2 saniyede tamamlanır. Bu süre, saha kontrollerinde görüntünün kısa sürede netleşmesine yardımcı olur.

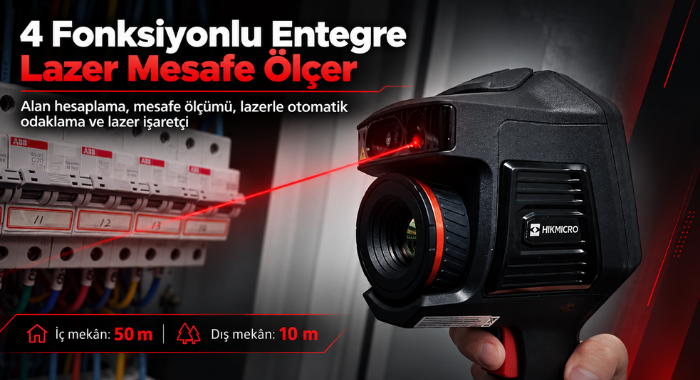

- Kameranın dahili lazer mesafe ölçeri, hedefin uzaklığını iç mekânda 50 metreye ve dış mekânda 10 metreye kadar belirleyebilir. Böylece kullanıcı mesafeyi hedefe dokunmadan öğrenebilir.
- Ekranda dikdörtgen bir ölçüm bölgesi seçildiğinde lazer destekli alan hesaplamadan yararlanılabilir. Bu özellik, bölgenin sıcaklık değerlerine ek olarak fiziksel boyutlarının da hesaplanmasını sağlar.
- Görüntü üzerindeki bir ayrıntıyı büyütmek veya uzak ekipmanı daha yakından incelemek için 1× ile 8× arasında kesintisiz dijital yakınlaştırma yapılabilir.
- 4,3 inç LCD dokunmatik ekran, termal sahneyi ve sıcaklık sonuçlarını 800 × 480 piksel çözünürlükte gösterir. Ölçüm parametreleri, görüntü modları, renk paletleri ve cihaz ayarlarına da bu ekran üzerinden erişilir.
- Ekran parlaklığı manuel olarak değiştirilebilir; otomatik ayar seçildiğinde cihaz parlaklığı kendisi düzenleyebilir.
- Gündüz ve gece arayüz temaları, farklı ışık koşullarında menüleri ve ölçüm bilgilerini daha rahat okumaya yardımcı olur.

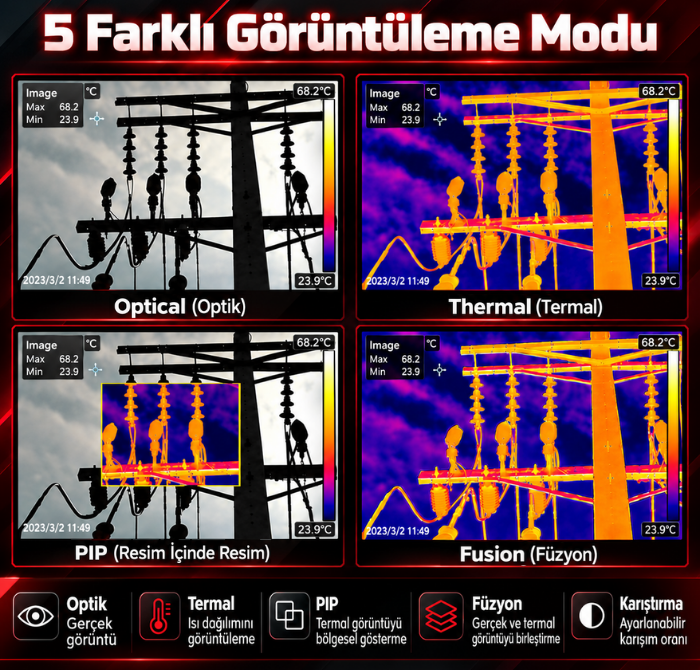

- Kullanıcı, incelemenin amacına göre termal, optik, füzyon, PIP veya karışım modunu seçebilir. Bu beş mod, termal ve görünür ışık görüntülerini ayrı ayrı ya da birlikte değerlendirme imkânı sunar.
- Termal kontrolde incelenen parçanın fiziksel görünümünü belirlemek için 8 megapiksel optik kameradan yararlanılabilir. Optik kamera, 3264 × 2448 piksel görünür ışık görüntüleri oluşturur.

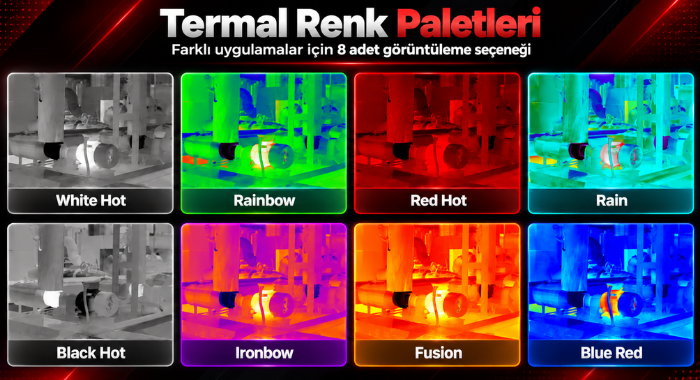

- Sekiz farklı renk paleti arasından Beyaz Sıcak, Siyah Sıcak, Gökkuşağı, Demir, Kırmızı Sıcak, Füzyon, Yağmur veya Mavi-Kırmızı seçilebilir. Paletler, sıcaklık dağılımını farklı renk gösterimleriyle incelemeyi kolaylaştırır.

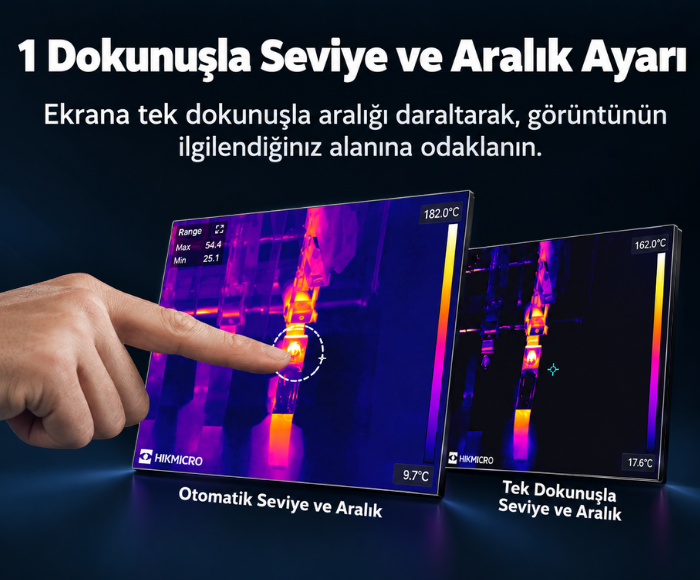

- Sıcaklık skalası otomatik, manuel veya 1-Tap Level & Span ile tek dokunuşla düzenlenebilir. Bu ayar, belirli bir bölgedeki küçük sıcaklık farklarının görüntü üzerinde öne çıkarılmasına yardımcı olur.
- Lineer renk dağılımı küçük ve sıcak hedefleri belirginleştirirken histogram seçeneği geniş yüzeylerin sıcaklık dağılımını değerlendirmeyi destekler. Kullanıcı iki gösterim yöntemi arasında seçim yapabilir.
- Az ışıklı bir çalışma alanında dahili LED fener açılarak hedef aydınlatılabilir. Böylece ekipmanın görülmesi ve optik kamerayla daha net görüntüler alınması kolaylaşır.

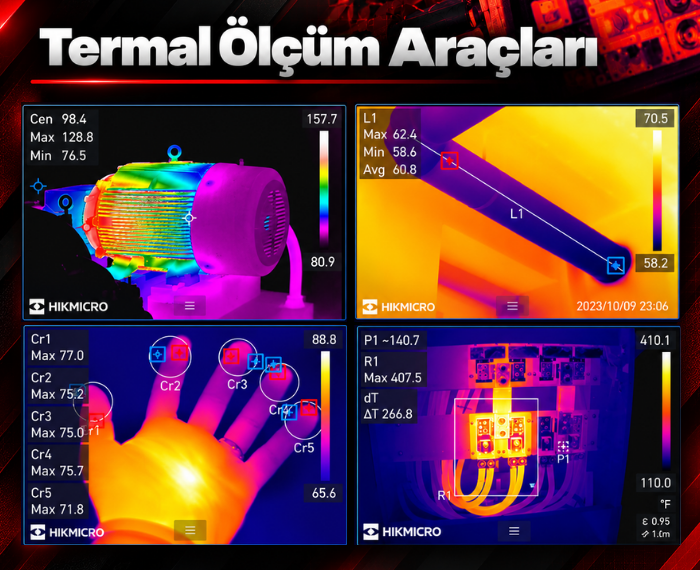

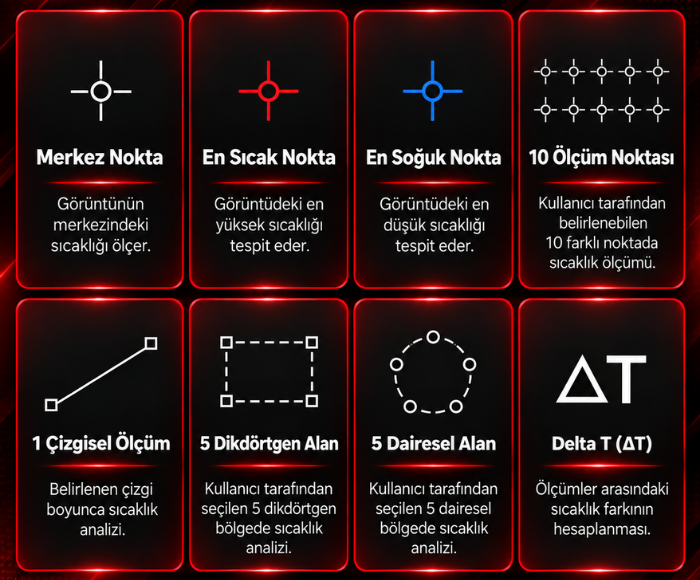

- Merkez, en sıcak ve en soğuk noktalar otomatik takip edilir. Yüzeyin temel sıcaklık değerleri ölçüm devam ederken ekranda görülebilir.
- Birden fazla bağlantıyı veya ekipmanı aynı görüntüde değerlendirmek için kullanıcı tarafından 10 farklı sıcaklık ölçüm noktası tanımlanabilir.
- Seçilen bir hat boyunca sıcaklık değişimini görmek için çizgi ölçüm aracı kullanılabilir. Araç, hat üzerindeki minimum, maksimum ve ortalama değerleri gösterir; boru ve elektrik bağlantıları gibi uzun yüzeylerin incelenmesini destekler.
- Belirli parçalara odaklanmak için beş dikdörtgen ve beş dairesel ölçüm alanı oluşturulabilir. Her alanın minimum, maksimum ve ortalama sıcaklığı ayrı olarak değerlendirilebilir.
- Delta T (ΔT), ölçüm noktaları, ölçüm alanları veya referans sıcaklık arasındaki farkı hesaplar. Bu karşılaştırma, panolarda, transformatörlerde ve mekanik sistemlerde olağan dışı sıcaklıkların incelenmesine yardımcı olur.
- Kritik bölgeleri renklerle ayırt etmek için yüksek sıcaklık, düşük sıcaklık, belirli sıcaklık aralığı, yalıtım ve yoğuşma alarmı kullanılabilir. Seçilen koşula uyan alanlar görüntü üzerinde işaretlenir.
- Radyometrik JPEG olarak kaydedilen fotoğraflar, görüntünün yanı sıra sıcaklık verilerini de içerir. Kullanıcı bu kayıtları daha sonra bilgisayar yazılımında açarak ölçüm parametreleri üzerinden analiz edebilir.
- Termal inceleme MP4 veya radyometrik video olarak kaydedilebilir. Radyometrik format sıcaklık verilerini koruduğundan kayıtlar HIKMICRO Analyzer ile sonradan ayrıntılı olarak incelenebilir.
- Yaklaşık 60.000 fotoğraf ve 54 saate kadar video depolama kapasitesi, uzun saha çalışmalarında çok sayıda kaydın saklanmasını destekler.
- Ölçüm sırasında tespit edilen bir durumu fotoğrafa iliştirmek için 60 saniyeye kadar sesli not ve 200 karaktere kadar metin açıklaması eklenebilir. Böylece kayıtlar daha sonra değerlendirilirken ilgili bilgiler de görüntülenebilir.
- QR kod tarama özelliğiyle ekipmana ait tanımlama bilgileri termal görüntülerle ilişkilendirilebilir. Çok sayıda cihazın bulunduğu tesislerde bakım ve kontrol kayıtlarının düzenlenmesine yardımcı olur.
- Dahili GPS ve pusula, çekilen görüntülere konum ve yön bilgisi eklenmesini destekler. Bu bilgiler geniş tesislerde veya saha çalışmalarında ölçüm yapılan noktayı belirlemeyi kolaylaştırır.
- Cihaz üzerinden farklı çalışmalar için fotoğraf ve video albümleri oluşturulabilir. Albümler yeniden adlandırılıp düzenlenebilir; kayıtlar albümler arasında taşınabilir veya silinebilir.
- Uyumlu mobil uygulama ve bilgisayar yazılımlarıyla kablosuz iletişim için 2,4 GHz ve 5 GHz Wi-Fi kullanılabilir. Termal görüntüler bu bağlantıyla aktarılabilir ve uzaktan görüntülenebilir.
- Bluetooth 4.2 üzerinden uyumlu ses cihazları eşleştirilebilir; kayıtlı fotoğraflar Android telefonlara aktarılabilir. iOS cihazlara görüntü aktarmak için HIKMICRO Viewer üzerinden Wi-Fi bağlantısı kullanılabilir.

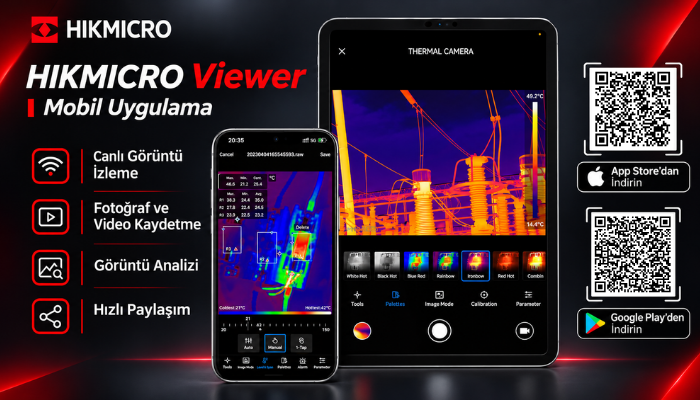

- HIKMICRO Viewer uygulamasına bağlanan iOS ve Android cihazlardan canlı termal görüntü izlenebilir. Uygulama üzerinden fotoğraf ve video kaydı yapılabilir, desteklenen kamera ayarları yönetilebilir.

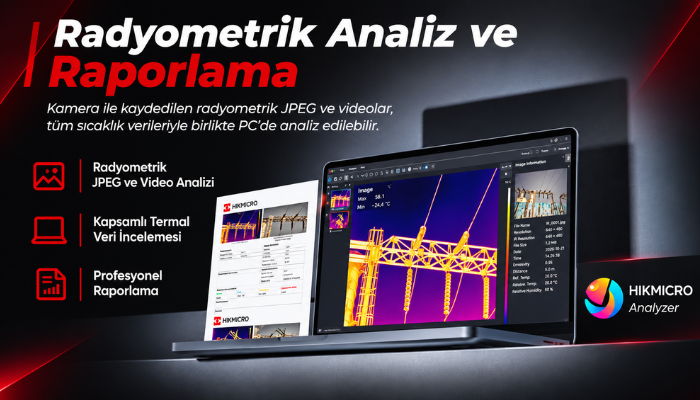

- Bilgisayarda yapılan değerlendirmeler için HIKMICRO Analyzer yazılımından yararlanılabilir. Yazılım, radyometrik fotoğraf ve videolardaki sıcaklık verilerini analiz etmeye ve profesyonel ölçüm raporları hazırlamaya olanak tanır.
- Fotoğraf ve videolar USB Type-C bağlantısıyla bilgisayara aktarılabilir. Uyumlu yazılım aracılığıyla kamera ekranının canlı görüntüsü de bilgisayarda izlenebilir.
- HDMI çıkışı, termal görüntünün uyumlu harici ekranlara gönderilmesini sağlar. Bu sayede eğitim veya teknik değerlendirme sırasında görüntüler daha büyük ekranda paylaşılabilir.
- Kutuya dahil 64 GB microSD kart, fotoğraf ve video kayıtlarının saklanması için kullanılabilir. Cihaz, 128 GB’a kadar hafıza kartlarını destekler.
- Her biri yaklaşık 4 saat kullanım sunan şarj edilebilir lityum iyon bataryalar değiştirilebilir yapıdadır. Üç batarya sırayla kullanıldığında toplam çalışma süresi 12 saate kadar çıkabilir.
- G61H, çift yuvalı batarya şarj istasyonuyla bataryalar kameradan bağımsız olarak şarj edilebilir. Bu sayede yedek bataryalar saha çalışmaları için önceden hazırlanabilir.
- Enerji tüketimini yönetmek için otomatik uyku, manuel uyku ve ayarlanabilir otomatik kapanma seçenekleri bulunur. Cihaz, belirlenen süre kullanılmadığında uykuya geçebilir veya kullanıcı tarafından beklemeye alınabilir.

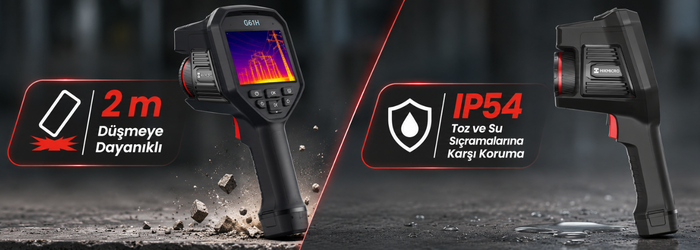

- G61H termal kamera, IP54 koruma sınıfına sahip gövde, toza ve su sıçramalarına karşı koruma sağlar. Cihaz ayrıca 2 metre düşme testiyle değerlendirilmiştir.
- −20 °C ile +50 °C arasındaki ortam sıcaklıklarında çalışabilen G61H, farklı üretim ortamlarında ve bakım sahalarında termal inceleme yapılmasına imkân verir.

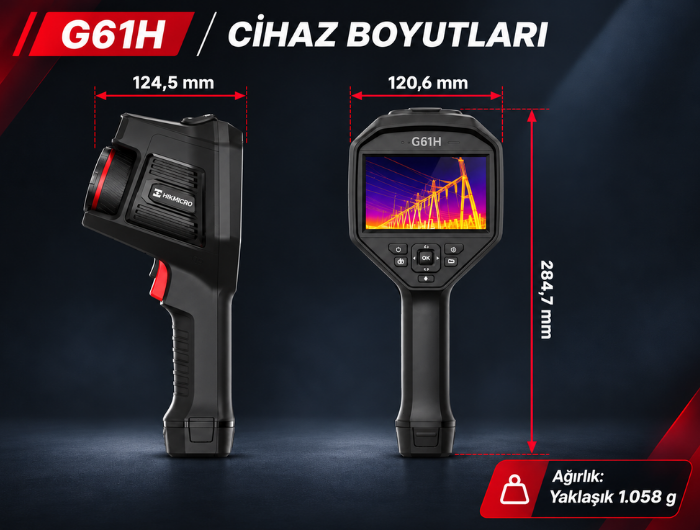

- Yaklaşık 1058 gram ağırlığındaki cihazın boyutları 284,7 × 120,6 × 124,5 mm’dir. Ergonomik tutma kolu ve kontrol tetikleri, kameranın elde taşınarak kullanılmasını kolaylaştırır.
- Uzun süre aynı noktayı izlemek veya tekrar eden ölçümler yapmak için standart 1/4 inç tripod bağlantısı kullanılabilir. Böylece kamera sabit bir konuma yerleştirilebilir.

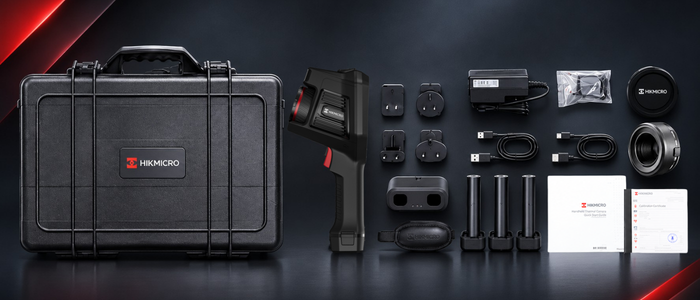

- G61H ile birlikte üç şarj edilebilir lityum iyon batarya, çift yuvalı şarj istasyonu, güç adaptörü, farklı priz tiplerine uygun adaptörler, 64 GB microSD kart, USB-A/USB-C kablo ve Mini HDMI/HDMI kablo gelir. Kutuda ayrıca objektif koruma kapağı, el askısı, aksesuar çantası, sert taşıma çantası, apertür diyaframı, üretici test sertifikası ve kullanım kılavuzu bulunur.


HIKMICRO G61H profesyonel termal görüntüleme cihazıyla yaptığınız incelemeleri HIKMICRO Viewer uygulamasına taşıyabilirsiniz. Wi-Fi bağlantısı kurulduğunda canlı termal görüntü mobil cihazınızdan takip edilebilir; çekilen fotoğraf ve videolar aktarılabilir. Uygulama ayrıca kayıtlı görüntüler üzerinde analiz yapmanıza, ölçüm raporu hazırlamanıza ve sonuçları mobil cihazınızdan paylaşmanıza olanak tanır.

IOS uygulaması için link --> Tıkla

Android uygulaması için linki --> Tıkla




HIKMICRO G61H profesyonel termal görüntüleme cihazıyla yapılan ölçümlerin bilgisayarda değerlendirilmesi için ücretsiz HIKMICRO Analyzer yazılımı kullanılabilir. G61H’den aktarılan radyometrik fotoğraf ve video kayıtları yazılım üzerinden yönetilebilir; kayıtlardaki sıcaklık verileri ayrıntılı biçimde analiz edilerek profesyonel ölçüm raporlarına dönüştürülebilir. Yazılımı indirmek için tıklayınız.







HIKMICRO G61H profesyonel termal görüntüleme cihazıyla birlikte üç adet şarj edilebilir lityum iyon batarya ve çift yuvalı batarya şarj istasyonu verilir. Güç adaptörü ve farklı priz tiplerine uygun adaptörlerin yanı sıra 64 GB microSD hafıza kartı, USB-A/USB-C bağlantı kablosu ve Mini HDMI/HDMI kablosu da kutuya dahildir. Objektif koruma kapağı, el askısı, aksesuar çantası, sert taşıma çantası, apertür diyaframı, üretici test sertifikası ve kullanım kılavuzu da kutu içeriğinde yer alır.
